Produktübersicht

3.6 Erweiterter Optionsschrank

Bei Bestellung eines Frequenzumrichters mit einer der
folgenden Optionen erfolgt die Lieferung mit einem
erweiterten Optionsschrank zur Aufnahme der optionalen
Komponenten.
3 3
•
Bremschopper
•
Netzschalter
•
Schütz
•
Netzschalter mit Schütz
•
Trennschalter.
•
Anschlussklemmen der Rückspeiseeinheit
•
Anschlussklemmen zur Zwischenkreiskopplung
•
Überdimensionierter Kabelschrank
•
Multiwire-Kit
Abbildung 3.4 zeigt ein Beispiel eines Frequenzumrichters
mit Optionsschrank. Tabelle 3.3 führt die verschiedenen
Umrichterversionen auf, die diese Optionen enthalten.
Umrichtermodell Mögliche Optionen
D5h
D6h
D7h
D8h
Tabelle 3.3 Übersicht der erweiterten Optionen
Die Umrichtermodelle D7h und D8h verfügen über einen
200 mm hohen Sockel für die Bodenaufstellung.
An der vorderen Abdeckung des Optionsschranks befindet
sich eine Sicherheitsverriegelung. Wenn der Umrichter über
einen Netztrennschalter oder Trennschalter verfügt,
verriegelt die Sicherheitsverriegelung die Schaltschranktür,
während der Umrichter unter Spannung steht. Bevor Sie
die Tür öffnen, öffnen Sie den Netztrennschalter oder den
Trennschalter, um den Umrichter spannungslos zu schalten.
Dann nehmen Sie die Abdeckung des Optionsschranks ab.
Bei Frequenzumrichtern, die mit Netztrennschalter, Schütz
oder Trennschalter gekauft werden, enthält das
Typenschild einen Typencode für einen Ersatzumrichter
ohne diese Optionen. Wenn der Umrichter ausgetauscht
wird, kann er unabhängig vom Optionsschrank
ausgetauscht werden.
12
VLT
Bremse, Netzschalter
Schütz, Schütz mit Trennschalter, Trennschalter
Bremse, Trennschalter, Multiwire-Kit
Schütz, Schütz mit Trennschalter,
Trennschalter, Multiwire-Kit
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
1
2
3
1 Gehäuse
2 Erweiterter Optionsschrank
3 Sockel

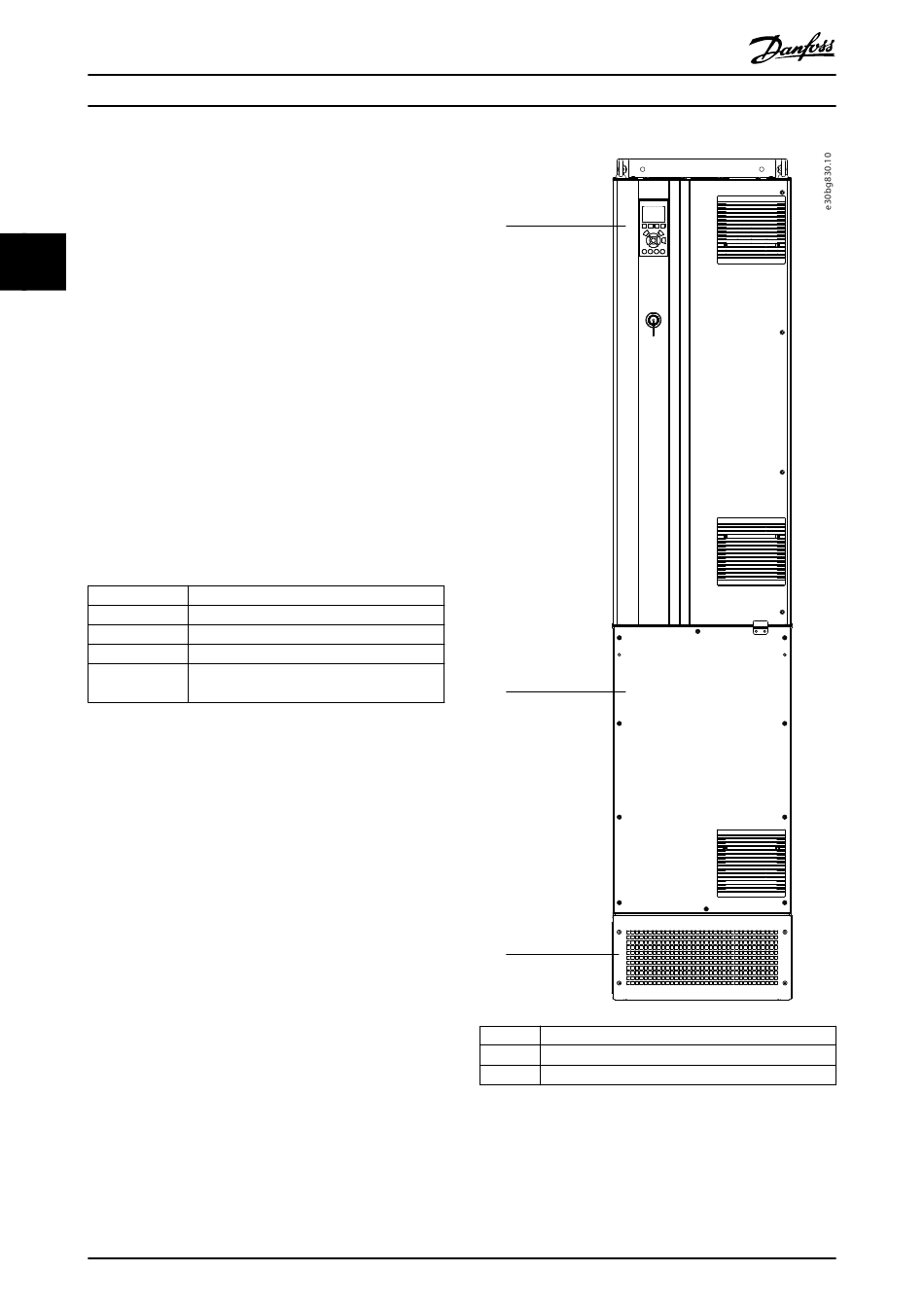

Abbildung 3.4 Frequenzumrichter mit erweitertem Options-
schrank (D7h)
