Mechanische Installation
•
Wenn die Kabeleinführungsplatte eine Metall-
platte ist, stanzen Sie die
Kabeleinführungsöffnungen mit einer Blechstanze
in die Platte. Setzen Sie Kabelverschraubungen in
die Öffnungen ein. Siehe Abbildung 4.4.
•
Wenn die Kabeleinführungsplatte aus Kunststoff
besteht, brechen Sie die Kunststoffzungen aus,
um die Kabel durchführen zu können. Siehe
Abbildung 4.5.
1
2
1 Kabeleinführungsöffnung
2 Kabeleinführungsplatte aus Blech

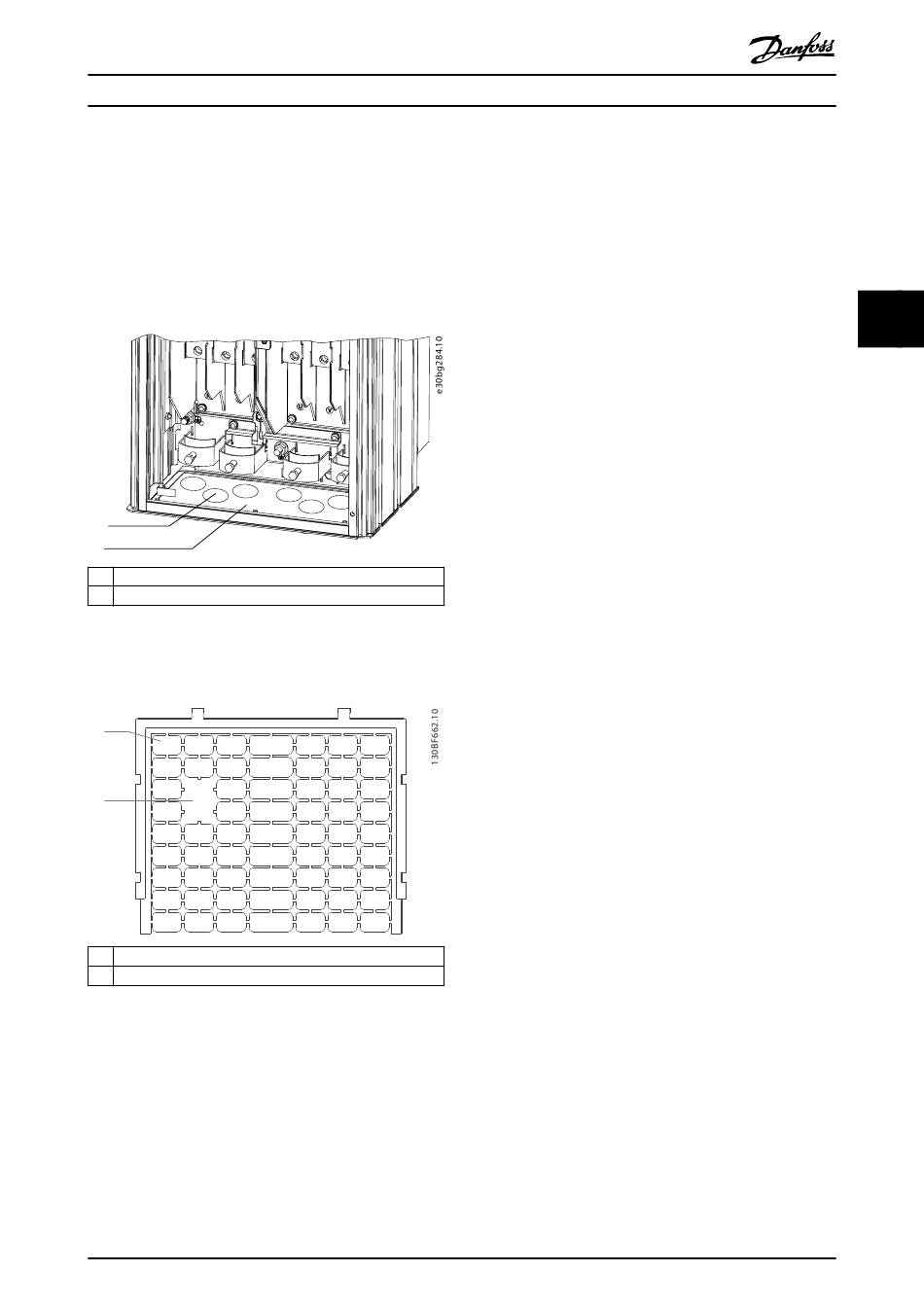

Abbildung 4.4 Kabeleinführungsöffnungen in Kabeleinfüh-
rungsplatten aus Blech
1
2
1 Kunststoffzungen
2 Zungen entfernt für Kabelverlegung
Abbildung 4.5 Kabeleinführungsöffnungen in Kabeleinfüh-
rungsplatte aus Kunststoff
MG21A503
Bedienungsanleitung
Befestigen des Umrichters am Sockel
Zur Montage eines Standardsockels gehen Sie folgen-
dermaßen vor. Zur Montage eines optionalen
Sockelbausatzes siehe die dem Kit beiliegende Anleitung.
Siehe Abbildung 4.6.
1.
2.
3.
4.
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
Lösen Sie die vier M5-Schrauben und nehmen Sie
die vordere Abdeckplatte des Sockels ab.
Schrauben Sie zwei M10-Muttern auf die
Gewindebolzen an der Sockelrückseite, um den
Sockel am rückseitigen Kanal des Umrichters zu
befestigen.
Führen Sie zwei M5-Schrauben durch den
hinteren Sockelflansch in die Sockelhalterung des
Frequenzumrichters ein und ziehen Sie diese fest.
Führen Sie vier M5-Schrauben durch den
vorderen Sockelflansch in die Bohrungen der
Kabeleinführungsplatte und ziehen Sie diese fest.
4 4
