Produktübersicht

3.4 Innenansicht eines D2h-Umrichters

Abbildung 3.2 zeigt die für die Installation und Inbetriebnahme relevanten D2h-Komponenten. Das Innere des Umrichters
D2h ähnelt dem der Umrichter D4h, D7h und D8h. Frequenzumrichter mit Schützoption enthalten auch einen Schütz-
Klemmenblock (TB6). Zur Lage des Klemmenblocks TB6 siehe Kapitel 5.8 Klemmenabmessungen.
3 3
1
2
3
4
5
1 Bausatz für obere Feldbuskabeleinführung (optional)
2 LCP (Local Control Panel)
3 Steuerklemmen
4 Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
5 Kabelschellen
6 Transportöse

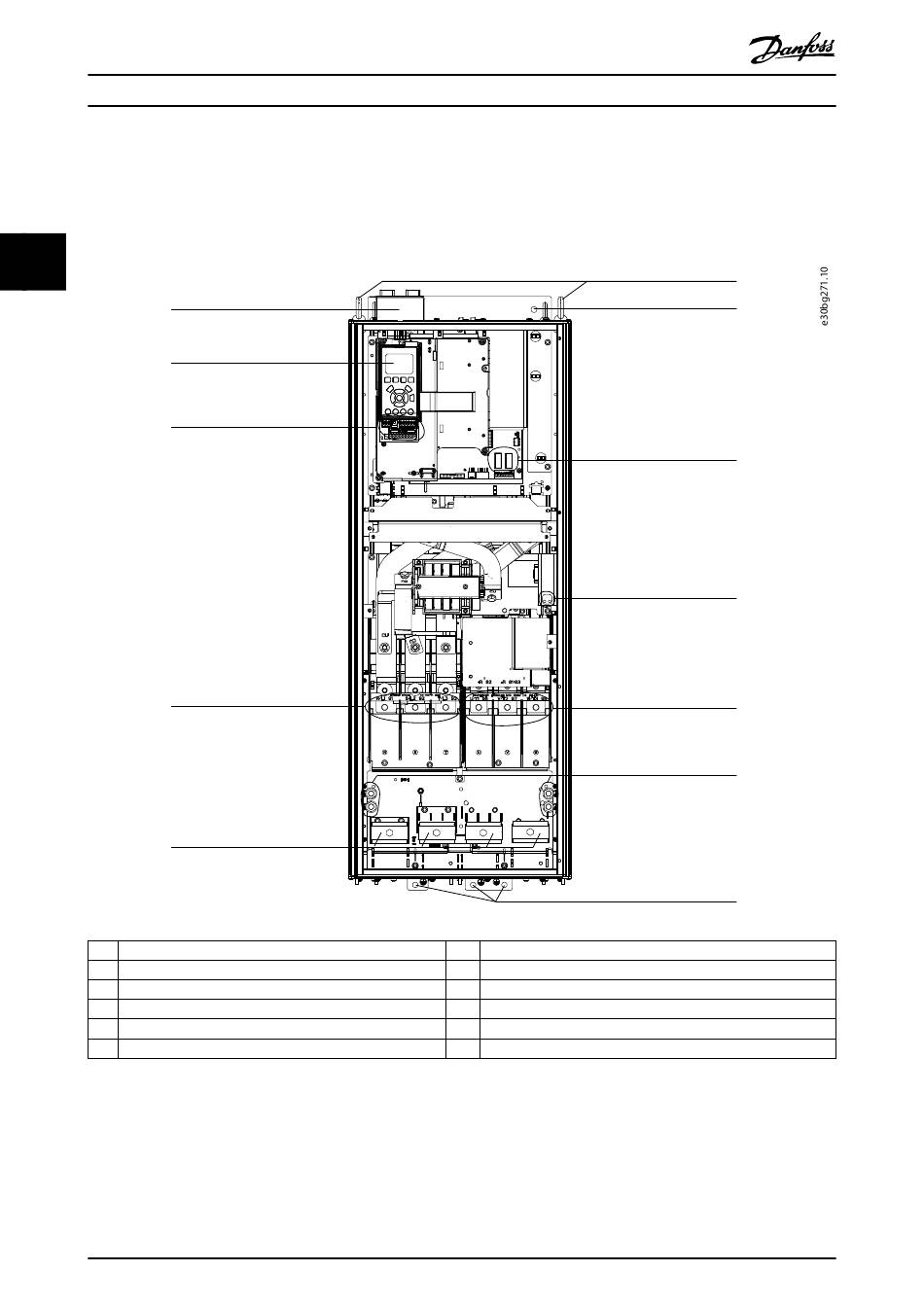

Abbildung 3.2 Innenansicht des Umrichters D2h (ähnlich D4h/D7h/D8h)
10
®
VLT AQUA Drive FC 202
7 Bohrung
8 Relais 1 und 2
9 Klemmenblock für Stillstandsheizung (optional)
10 Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
11 Erdungsklemmen für IP21/54 (Typ 1/12)
12 Erdungsklemmen für IP20 (Gehäuse)
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
6
7
8
9
10
11
12
