Produktübersicht

3.3 Innenansicht eines D1h-Umrichters

Abbildung 3.1 zeigt die für die Installation und Inbetriebnahme relevanten D1h-Komponenten. Das Innere des Umrichters
D1h ähnelt dem der Umrichter D3h, D5h und D6h. Frequenzumrichter mit Schützoption enthalten auch einen Schütz-
Klemmenblock (TB6). Zur Lage des Klemmenblocks TB6 siehe Kapitel 5.8 Klemmenabmessungen.
1
2
3
4
1 LCP (Local Control Panel)
2 Steuerklemmen
3 Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
4 Erdungsklemmen für IP21/54 (Typ 1/12)
5 Transportöse

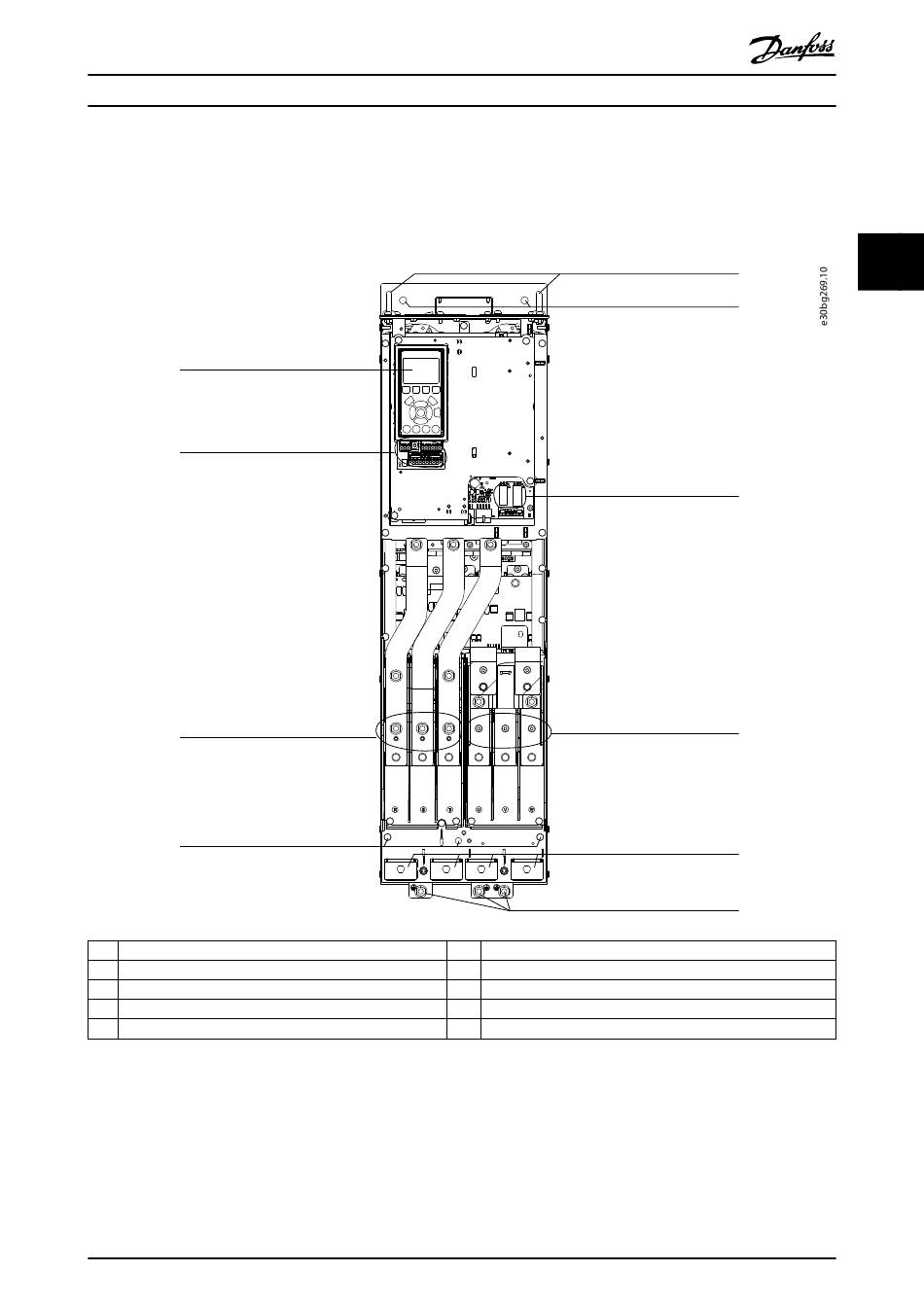

Abbildung 3.1 Innenansicht des Umrichters D1h (ähnlich D3h/D5h/D6h)
MG21A503
Bedienungsanleitung
6 Bohrungen
7 Relais 1 und 2
8 Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
9 Kabelschellen
10 Erdungsklemmen für IP20 (Gehäuse)
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
3 3
5
6
7
8
9
10
9
