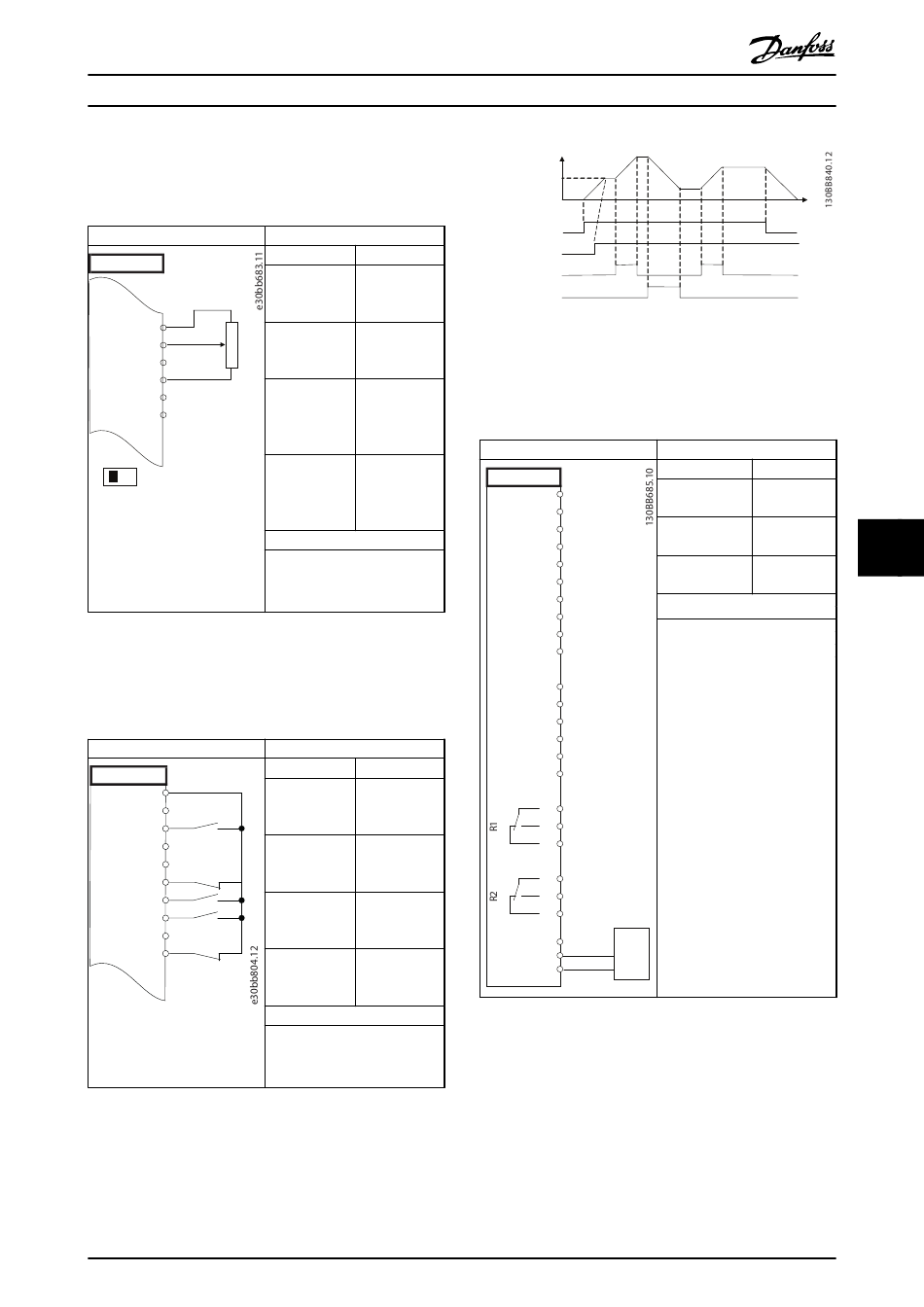

Beispiele für typische Verd...
8.5 Anschlusskonfigurationen für
Drehzahlsollwert unter Verwendung
eines manuellen Potenziometers
FC
+10 V
50
A IN
53
≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 8.9 Verkabelungskonfigurationen für Drehzahlsollwert
(Unter Verwendung eines manuellen Potenziometers)
8.6 Anschlusskonfiguration für Drehzahl
auf/Drehzahl ab
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
Tabelle 8.10 Anschlussbeispiel für Drehzahl auf/Drehzahl ab
MG21A503
Bedienungsanleitung
Parameter
Funktion
Einstellung
Parameter 6-10
0,07 V
Terminal 53
Low Voltage
Parameter 6-11
10 V*
Terminal 53
High Voltage
Parameter 6-14
0 U/min
Terminal 53
Low Ref./Feedb.
Value
Parameter 6-15
1500 U/min
Terminal 53
High Ref./Feedb.
Value
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion
Einstellung
Parameter 5-10
[8] Start*
Terminal 18
Digital Input
Parameter 5-12
[19] Sollw.
Terminal 27
speich.
Digital Input
Parameter 5-13
[21] Drehzahl
Terminal 29
auf
Digital Input
Parameter 5-14
[22] Drehzahl
Terminal 32
ab
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Abbildung 8.3 Drehzahl auf/Drehzahl ab
8.7 Anschlusskonfigurationen für RS485-
Netzwerkverbindung
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tabelle 8.11 Anschlusskonfigurationen für RS485-
Netzwerkverbindung
Parameter
Funktion
Einstellung
Parameter 8-30
FC-Profil*
Protocol
Parameter 8-31
1*
Address
Parameter 8-32
9600*
Baud Rate
*=Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den Parametern
Protokoll, Adresse und
Baudrate.
79
8
8
