Mechanische Installation
Bodenmontage des Frequenzumrichters
Zur Montage des Sockels am Boden (nach der Befestigung
des Umrichters am Sockel) gehen Sie folgendermaßen vor.
1. Führen Sie vier M10-Schrauben durch die
Bohrungen an der Sockelunterseite, um den
Sockel am Boden zu befestigen. Siehe
Abbildung 4.7.
2. Setzen Sie die vordere Abdeckplatte wieder auf
den Sockel und befestigen Sie sie mit vier M5-
Schrauben. Siehe Abbildung 4.6.
3. Schieben Sie das Distanzstück hinter dem Befesti-
gungsflansch an der Umrichteroberseite zwischen
Sockel und Wand. Siehe Abbildung 4.6.
4. Führen Sie zwei bis vier M10-Schrauben in die
Bohrungen an der Umrichteroberseite und
befestigen Sie den Umrichter an der Wand.
Nehmen Sie eine Schraube für jede Bohrung. Die
genaue Anzahl hängt von der Bauform ab. Siehe
Abbildung 4.6.
1
2
1 Bohrungen
2 Sockelunterseite

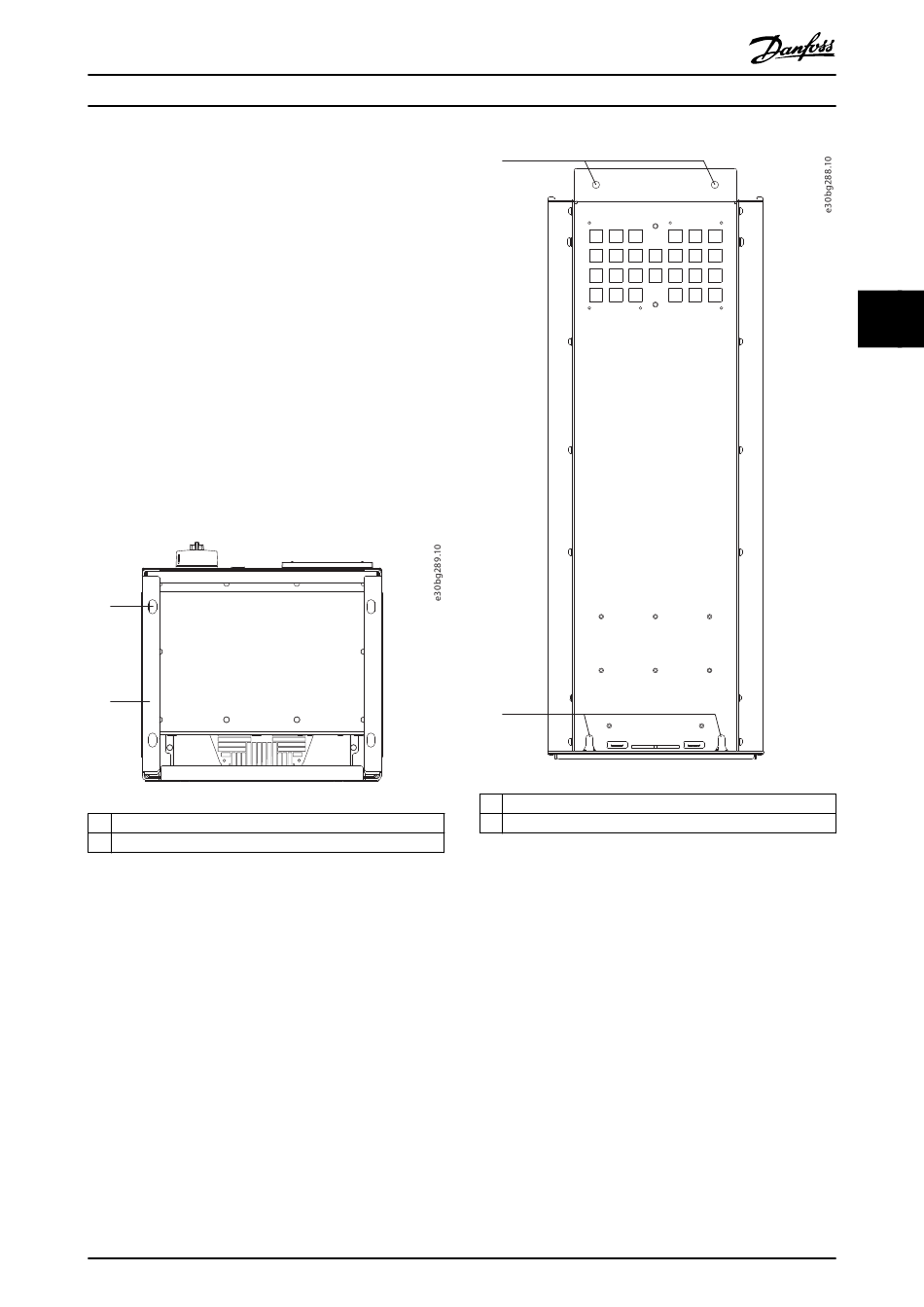

Abbildung 4.7 Bohrungen für die Bodenmontage des Sockels
Wandmontage des Frequenzumrichters
Zur Wandmontage eines Umrichters gehen Sie folgen-
dermaßen vor. Siehe Abbildung 4.8.
1. Befestigen Sie zwei M10-Schrauben an der Wand
im gleichen Abstand wie die Aufhängungsschlitze
an der Unterseite des Umrichters.
2. Schieben Sie die Aufhängeschlitze über die M10-
Schrauben.
3. Lehnen Sie den Umrichter an die Wand und
befestigen Sie die Oberseite mit zwei M10-
Schrauben, die Sie durch die Bohrungen führen.
MG21A503
Bedienungsanleitung
1
2
1 Bohrungen oben
2 Aufhängeschlitze unten
Abbildung 4.8 Bohrungen für die Wandmontage
