Elektrische Installation
3. Entfernen Sie den Jumper und verdrahten Sie den
Temperaturschalter des Bremswiderstands in einer
der folgenden Konfigurationen:
3a
3b
4. Befestigen Sie die Schalterdrähte mit M3-
Schrauben. Ziehen Sie die Schrauben mit einem
Anzugsdrehmoment von 0,5 bis 0,6 Nm an.
5 5
5.9.10 Auswahl des Spannungs-/
Stromeingangssignals
An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Standard-Parametereinstellung:
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe Parameter 16-61 Terminal 53
Switch Setting).
•
Klemme 54: Istwertsignal mit Rückführung (siehe
Parameter 16-63 Terminal 54 Switch Setting).
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1. Entfernen Sie die Bedieneinheit. Siehe
Abbildung 5.40.
2. Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
3. Stellen Sie Schalter A53 and A54 ein, um den
Signaltyp auszuwählen (U = Spannung, I =
Strom).
68
®
VLT
Öffner. Verbindung mit Klemmen 104
und 106.
Schließer. Verbindung mit Klemmen 104
und 105.
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
AQUA Drive FC 202

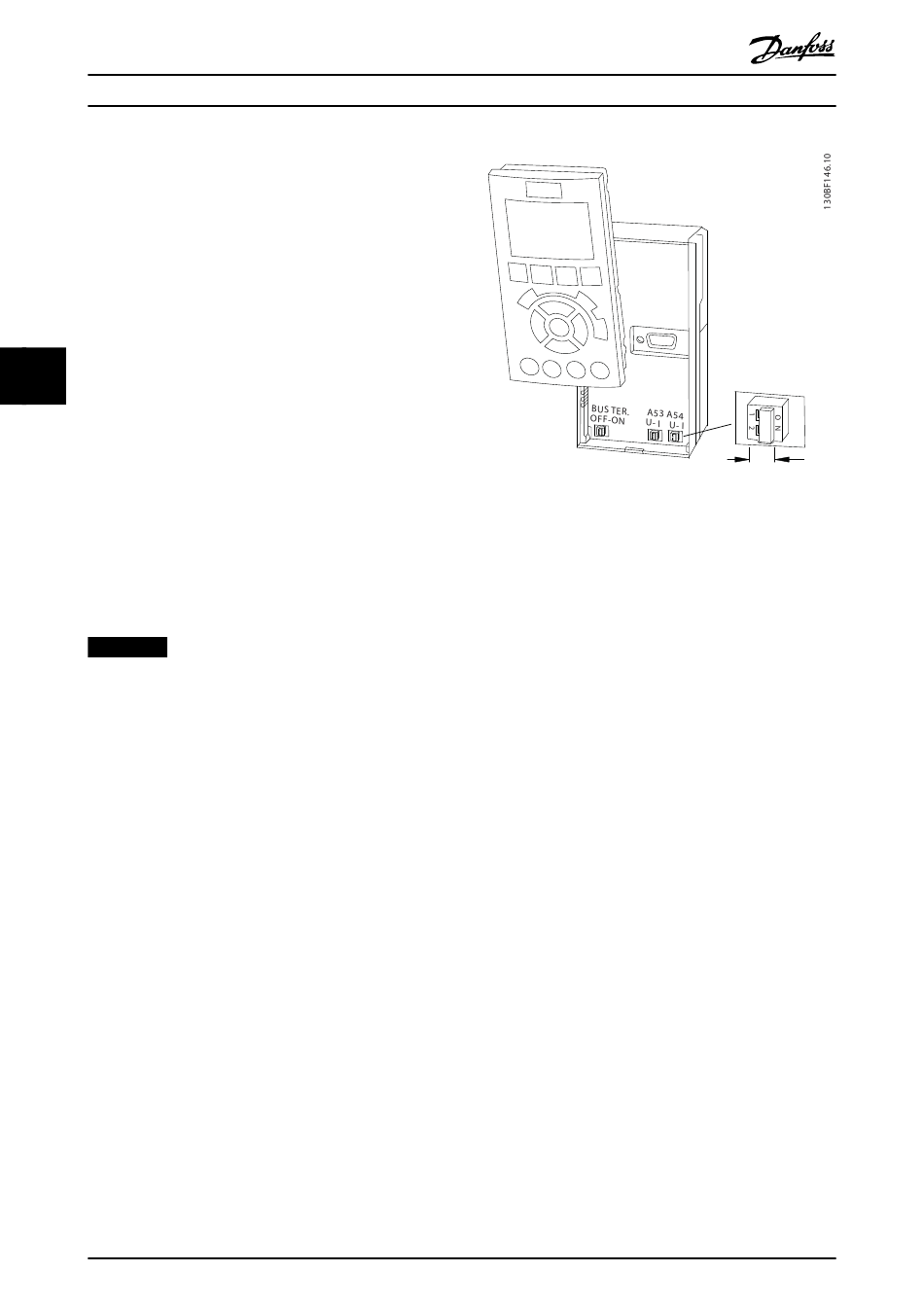

Abbildung 5.40 Lage der Schalter für die Klemmen 53 und 54
