Installation
2
2

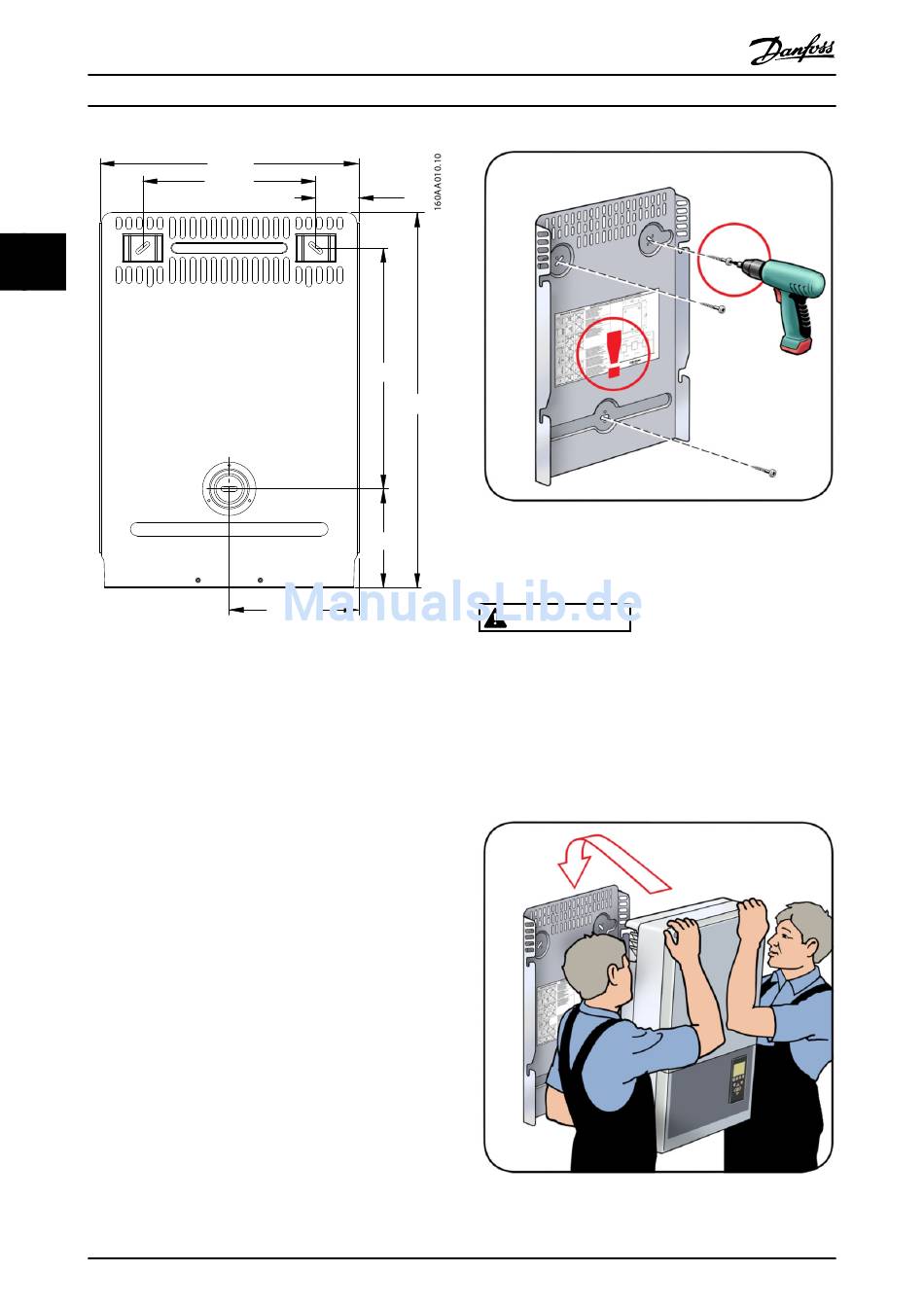

Abbildung 2.9 Wandhalterung
HINWEIS
Die mitgelieferte Wandhalterung muss zwingend
verwendet werden.
Montage der Wandhalterung:
•
Wandhalterung in der vorgesehenen Umgebung
montieren.
•
Schrauben und Dübel verwenden, die das
Wechselrichtergewicht tragen können.
•
Sicherstellen, dass die Wandhalterung korrekt
ausgerichtet ist.
•
Bei der Installation eines oder mehrerer Wechsel-
richter die Sicherheitsabstände einhalten, um eine
ausreichende Luftströmung sicherzustellen. Die
Abstände sind in Abbildung 2.8 und auf dem
Schild an der Wandhalterung angegeben.
•
Es wird die Montage der Wechselrichter in einer
Reihe empfohlen. Wenden Sie sich für Richtlinien
zur Montage von Wechselrichtern in mehreren
Reihen an Ihren Lieferanten.
•
An der Frontseite des Wechselrichters zwecks
Servicezugang einen ausreichenden Abstand
einhalten.
.
8
449 mm
300 mm
74.5 mm
418 mm
172 mm
224.5 mm
652 mm
Abbildung 2.10 Montage der Wandhalterung
2.3 Montage des Wechselrichters
VORSICHT
Das Gerät muss aus Sicherheitsgründen von zwei Personen
getragen oder mithilfe eines geeigneten Transportwagens
bewegt werden. In jedem Fall Sicherheitsschuhe tragen.
Vorgehensweise:
1.
Den Wechselrichter anheben. Die Position der
Schlitze an der Seite der Wandhalterung
bestimmen.
Abbildung 2.11 Ausrichtung des Wechselrichters
L00410568-01_03
