Mechanische Installation

4 Mechanische Installation

4.1 Gelieferte Teile

Die gelieferten Teile können je nach Produktkonfiguration
unterschiedlich sein.
4 4
•
Prüfen Sie, ob die mitgelieferten Teile und die
Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen. Abbildung 4.1
und Abbildung 4.2 zeigen beispielhafte
Typenschilder für einen Umrichter der Baugröße
D mit oder ohne Optionsschrank.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter auf Schäden, die durch unsachgemäße
Handhabung während des Transports verursacht
wurden. Machen Sie Beanstandungen direkt beim
Spediteur geltend. Bewahren Sie beschädigte
Teile zur Klärung auf.
VLT
1
T/C: FC-202N110T4E20H2TGC7XXSXXXXAQBXCXXXXD0
2
P/N: 136G7653
3
90 kW / 125 HP, High Overload
4
IN: 3x380-480V 50/60Hz 171/154 A
5
OUT: 3x0-Vin 0-590Hz 177/160 A
110kW / 150 HP, Normal Overload
IN: 3x380-480V 50/60Hz 204/183 A
OUT: 3x0-Vin 0-590Hz 212/190 A
CHASSIS / IP20 Tamb. 40° C/104° F
Max Tamb. 55° C/131° F w/ Output Current Derating
SCCR 100 kA at UL Voltage range 380-480 V
6
1 Typencode
2 Artikelnummer und Seriennummer
3 Nennleistung
4 Eingangsspannung, Frequenz und Strom
5 Ausgangsspannung, Frequenz und Strom
6 Entladezeit

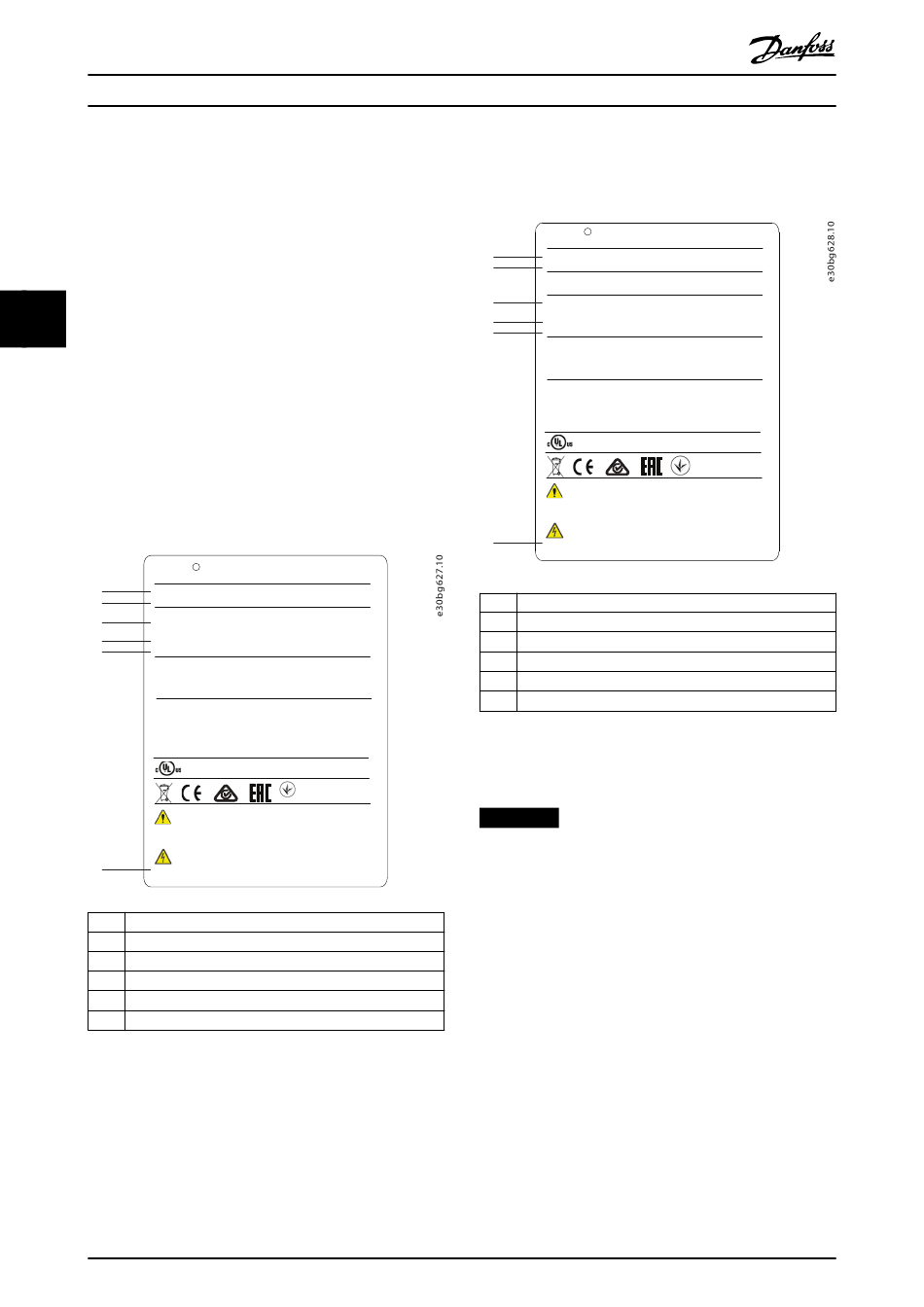

Abbildung 4.1 Beispiel eines Typenschilds für Umrichter ohne
Optionsschrank (D1h–D4h)
16
VLT
AQUA Drive
R
www.danfoss.com
S/N: 123456H123
ASSEMBLED IN USA
Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 380-480 V
Danfoss A/S
6430 Nordborg
Denmark
089
CAUTION - ATTENTION:
See manual for special condition / mains fuse
`
Voir manuel de conditions speciales / fusibles
WARNING - AVERTISSEMENT:
Stored charge, wait 20 min.
Charge residuelle, attendez 20 min. `
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
1
2
3
4
5
6
1 Typencode
2 Artikelnummer und Seriennummer
3 Nennleistung
4 Eingangsspannung, Frequenz und Strom
5 Ausgangsspannung, Frequenz und Strom
6 Entladezeit
Abbildung 4.2 Beispiel eines Typenschilds für einen Umrichter
mit Optionsschrank (D5h–D8h)
HINWEIS
GARANTIEVERLUST
Das Typenschild darf nicht vom Umrichter entfernt
werden. Das Entfernen des Typenschilds kann einen
Verlust des Garantieanspruchs zur Folge haben.
4.2 Benötigte Werkzeuge
Annahme/Abladen
•
I-Träger und Haken, die für das Heben des
Frequenzumrichtergewichts zugelassen sind.
Siehe Kapitel 3.2 Nennleistungen, Gewicht und
Abmessungen.
•
Kran oder sonstige Hubvorrichtung für die Positi-
onierung des Geräts.
VLT
AQUA Drive
R
www.danfoss.com
T/C: FC-202N200T4E5MH2XJC3XXSXXXXAXBXCXXXXDX
S/N: 123456H123
P/N: 136G7973
Use the following Typecode to order Drive-only replacement:
T/C: FC-202N200T4E5MH2XJC7XXSXXXXAXBXCXXXXDX
160 kW / 250 HP, High Overload
IN: 3x380-480V 50/60Hz 304/291 A
OUT: 3x0-Vin 0-590Hz 315/302 A
200 kW / 300 HP, Normal Overload
IN: 3x380-480V 50/60Hz 381/348 A
OUT: 3x0-Vin 0-590Hz 395/361 A
Type 12 / IP54 Tamb. 40° C/104° F
Max Tamb. 55 ° C/131° F w/ Output Current Derating
SCCR 100 kA at UL Voltage range 380-480 V
ASSEMBLED IN USA
Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 380-480 V
Danfoss A/S
6430 Nordborg
Denmark
CAUTION - ATTENTION:
See manual for special condition / mains fuse
`
Voir manuel de conditions speciales / fusibles
WARNING - AVERTISSEMENT:
Stored charge, wait 20 min.
Charge residuelle, attendez 20 min. `
MG21A503
