8
Einführung
SZ
12 V AC
24 V AC
Legende:
SZ: Steuerzentrale
GZ: Gruppenzentrale
GBT: Gruppenbus-Teilnehmer, z. B. Zimmerterminals und Zimmermodule.

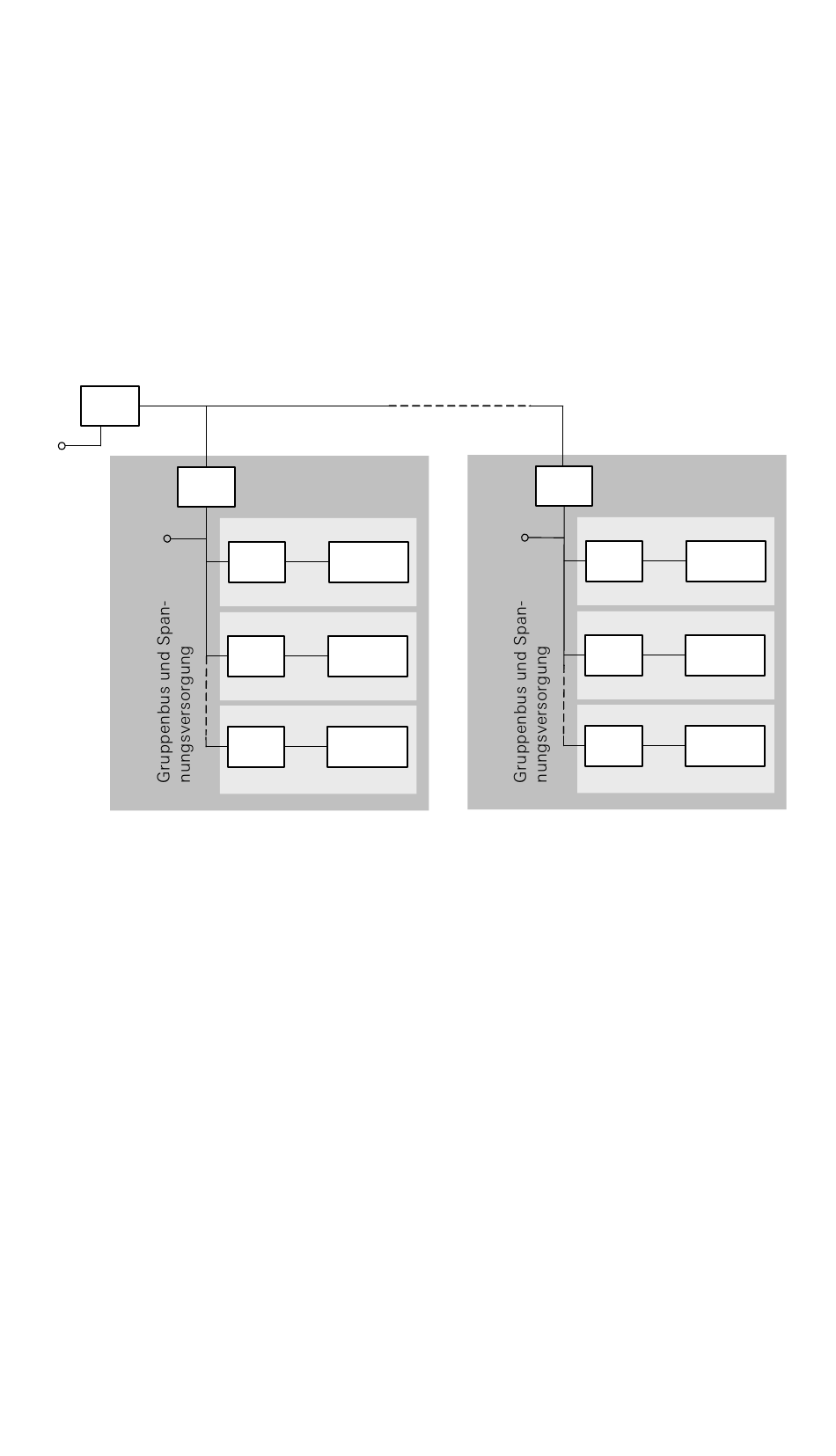

Abb. 1: Grundsätzlicher Aufbau des Gira Rufsystems 834
Steuerzentrale
1.2

Systemaufbau

Das Gira Rufsystem 834 ist eine dezentral aufge-
baute, skalierbare Rufanlage, die durch ihre Modu-
larität und Flexibilität für Kleinstanlagen mit zwei
oder drei Räumen genauso geeignet ist, wie für
Einrichtungen mit verschiedenen Wohnbereichen
oder mehreren Pflege- und Funktionsbereichen.
Stationsbus (4 x 2 x 0,8 mm).
GZ 1
Zimmer-
GBT 1
verdrahtung
Zimmer-
GBT 2
verdrahtung
Zimmer-
GBT 52
verdrahtung
1.3

Die zentralen Komponenten der Anlage

Die Steuerzentrale übernimmt die zentrale Steuer-
und Überwachungsfunktion des Gesamtsystems
sowie die gruppenübergreifende Kommunikation
zwischen maximal 26 angeschlossenen Gruppen-
zentralen. Sie besteht aus einer Recheneinheit mit
einem separaten Spannungswandler, wird über
einen Anschlussadapter mit dem Gruppenbus ver-
bunden und beinhaltet keine beweglichen Spei-
chermedien. System- und Betriebsdaten werden in
nicht-flüchtigen Speichermedien vorgehalten.
Station 1
Zimmer 1
24 V AC
Zimmer 2
Zimmer 52
GZ 26
Zimmer-
GBT 1
verdrahtung
Zimmer-
GBT 2
verdrahtung
Zimmer-
GBT 52
verdrahtung
Station 26
Zimmer 1
Zimmer 2
Zimmer 52
