Beispiele für Planung und Installation

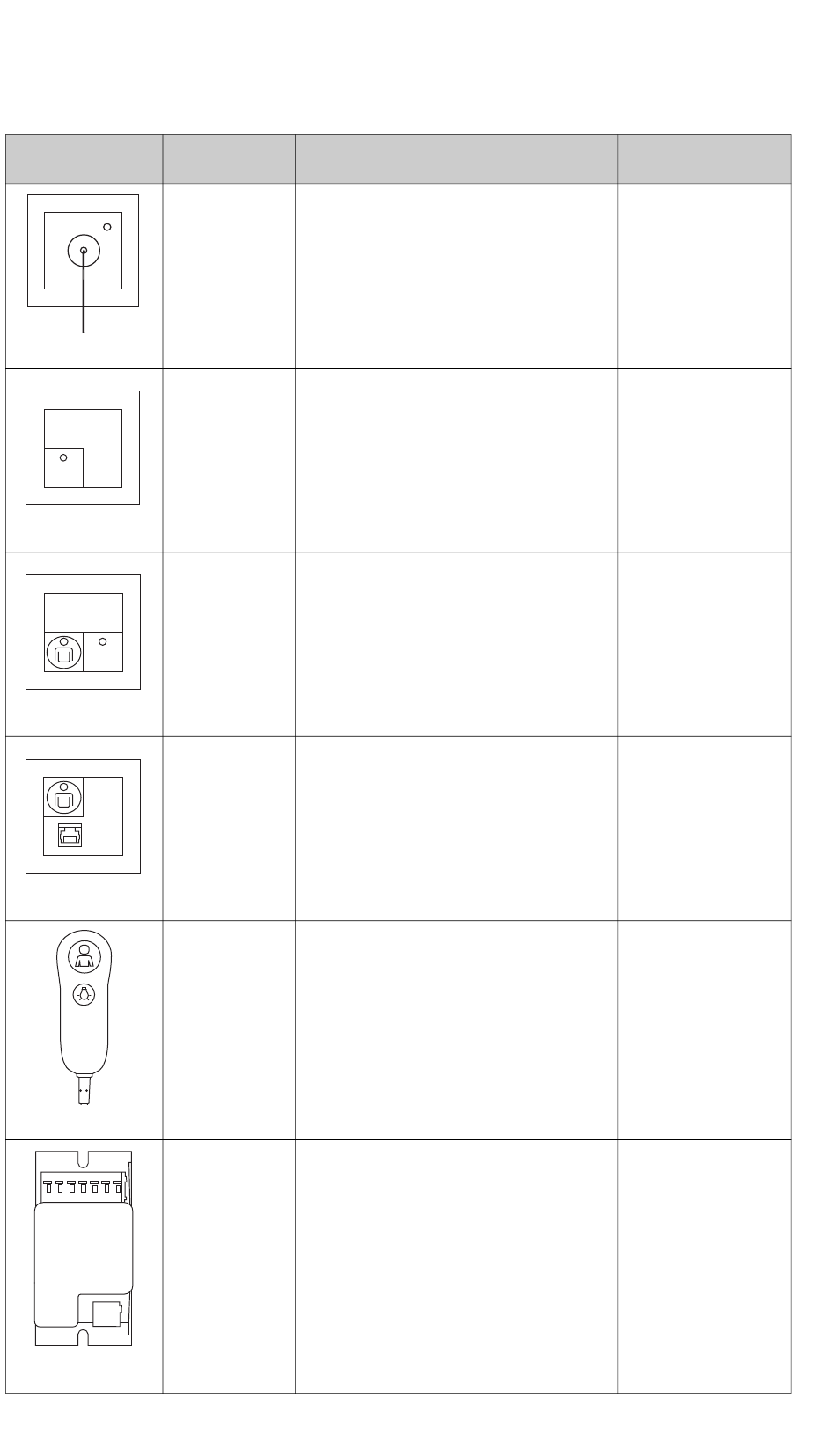

Abbildung
2912 ..
2911 ..
2902 ..
2901 ..
2956 00
2964 00
Abkürzung Bezeichnung, Abmessungen Montagehöhe
ZT Zugtaster
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
AT Abstelltaster
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
RA Ruf- und Abstelltaster
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
RN Ruftaster mit Nebensteck-
kontakt
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
MT1L Mehrfachtaster
mit einer Lichttaste
Maße 40 mm x 110 mm x
120 mm
ST1 Stromstoßschalter
Maße 85 mm x 42 mm x
32 mm
Hier: Decken-
montage emp-
fohlen.
0,7 m bis
1,5 m
0,7 m bis
1,5 m
unmittelbar
neben dem
Bett in ca.
0,7 m bis
1,5 m Höhe
Anschluss am
Nebenstellen-
kontakt des
Ruftasters
neben dem
Bett
Einbau entwe-
der in einer
UP-Schalter-
Doppeldose
oder in medizi-
nischer Ver-
sorgungsein-
heit
