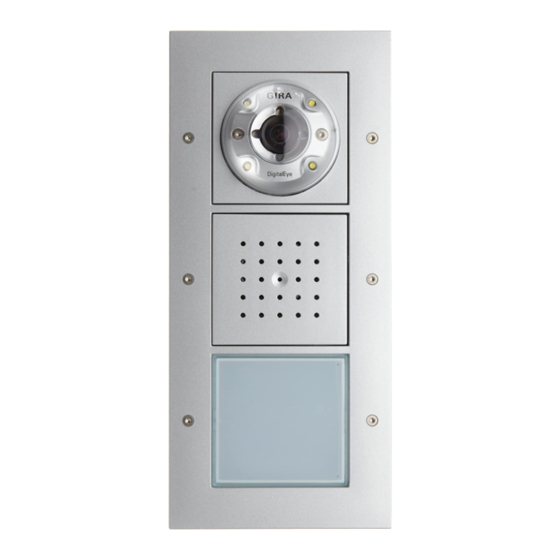

- Seite 1 Bedienungsanleitung Türstation Aufputz mit Farbkamera und Ruftaster 1fach 1269 65/66/67 Türstation Aufputz mit Farbkamera und Ruftaster 2-/3fach 1270 65/66/67...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Gerätebeschreibung............... 4 Funtkionsumfang der Farbkamera ......... 5 Auswahl des Montageortes ........... 6 Montage ................7 Inbetriebnahme..............8 Erfassungsbereich der Farbkamera ........9 Erfassungsbereich einstellen ..........10 Bedienung................12 Wechsel der Beschriftungsschilder ........13 Technische Daten..............14 Gewährleistung..............15... -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Die Türstation Aufputz mit Farbkamera ist eine vorgefertigte Einheit und gehört zum Gira Türkommunkations-System. Am Beispiel der Türstation Aufputz mit Farbkamera und Ruf- taster 2-/3fach wird der prinzipielle Aufbau einer Türstation Aufputz mit Farbkamera dargestellt. 1 Gehäuseunterteil 6 Ruftastenabdeckungen 2 Farbkamera 7 Gehäuseoberteil... -
Seite 5: Funtkionsumfang Der Farbkamera
Funtkionsumfang der Farbkamera Die Farbkamera der Türstation Aufputz hat folgende Produkt- merkmale: Automatische Tag-/Nachtumschaltung Die Kamera schaltet ab einer Umgebungshelligkeit von 1 Lux von Tagbetrieb (Farbdarstellung) auf Nachtbetrieb (Schwarz- weißdarstellung) und umgekehrt. Aufgrund der hohen Licht- empfindlichkeit im Nachtbetrieb werden gute Darstellungs- ergebnisse auch bei schlechten Lichtverhältnissen (bis 0,1 Lux) erreicht. -
Seite 6: Auswahl Des Montageortes
Auswahl des Montageortes Die Auswahl des Montageortes und eine gute Beleuchtung sind entscheidend für eine gute Bildqualität. Kein Gegenlicht Richten Sie die Farbkamera nicht auf starkes Gegenlicht, wie z.B. eine Straßenlaterne oder Gartenbeleuchtung aus. Vermeiden Sie, dass direktes Sonnenlicht in das Objektiv fällt. Bildhintergrund Vermeiden Sie eine Kameraausrichtung auf extrem helle Bildhintergründe und Hintergründe mit starken Kontrasten. -
Seite 7: Montage
Montage Achtung Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Geräteplatine verschiebbar Die Geräteplatine kann zur Montage und zum Anschluss der Busleitung nach unten verschoben werden. 1. Wählen Sie den Montageort aus. Der in das Gehäuse- unterteil eingelassene Kabelkanal dient zur Leitungs- führung. -
Seite 8: Inbetriebnahme
7. Schieben Sie die Geräteplatine in die obere Position. 8. Stellen Sie das Kamera-Objektiv in die gewünschte Richtung (siehe „Erfassungsbereich einstellen“, S. 10). 9. Entfernen Sie die Objektiv-Schutzfolie. 10.Setzen Sie die Kamera-Abdeckung auf. 11.Achten Sie auf den korrekten Sitz der Dichtungsringe der Farbkamera und der Sprechabdeckung. -
Seite 9: Erfassungsbereich Der Farbkamera
Erfassungsbereich der Farbkamera Das CCD-Sensorelement der Farbkamera hat einen Erfassungswinkel von 100°. Reicht dieser Erfassungswinkel für ihre Einbausituation nicht aus, können Sie den zu erfassenden Bereich um 20° in alle Richtungen manuell schwenken. Haustür Türstation 0,6 m 0,7 m Erfassungsbereich der Kamera im nicht geschwenkten Zustand Haustür Türstation... -
Seite 10: Erfassungsbereich Einstellen
Erfassungsbereich einstellen Objektiv-Schutzfolie Die Schutzfolie auf dem Objektiv der Farbkamera schützt die empfindliche Optik vor Kratzern und Verschmutzungen. Lassen Sie diese Folie so lang wie möglich auf dem Objektiv und vermeiden Sie nach dem Entfernen der Schutzfolie ein direktes Berühren des Objektivs. 1. - Seite 11 4. Überprüfen Sie am TFT-Display der ange- schlossenen Wohnungsstation, ob der Einstell- winkel des Kameraobjektives richtig eingestellt ist und eine Person vor der Tür optimal zu sehen ist. 5. Fixieren Sie den Objektivträger, indem Sie beide Torx-Schrauben wieder anziehen. 6. Entfernen Sie die Objektiv-Schutzfolie. 7.
-
Seite 12: Bedienung
Bedienung Lautstärkeeinstellung Die Lautstärke kann an jeder Türstation individuell eingestellt werden. Die Lautstärkeeinstellung muss mit zwei Personen durchge- führt werden. 1. Starten Sie am Steuergerät den Programmiermodus, indem Sie für 3 s die Taste „Systemprogr.“ drücken, bis die gelbe LED neben der Taste blinkt. 2. -
Seite 13: Wechsel Der Beschriftungsschilder
3. Setzen Sie die Ruftastenabdeckung wieder auf und drücken Sie sie fest an. Passend gestaltete Beschriftungsschilder bekommen Sie ent- weder • über den Gira Beschriftungsservice mittels beiliegender Postkarte oder • mit der optional erhältlichen Gira Beschriftungssoftware und den dazu passenden Gira Beschriftungsbögen. -
Seite 14: Technische Daten
Technische Daten Spannungsversorgung: 2 Kameras über Steuergerät Video 3. und 4. Kamera über externe Zusatzversorgung (24 V DC) Anschlüsse Kameraeinsatz: 2 Steckerleisten Systembus 1 Steckerleiste Video 1 Steckerleiste Anschluss für zukünftige Anwendungen Bildaufnahmeelement: CCD-Sensor 1/3" Weitwinkelobjektiv: 150º Öffnungswinkel Sichtbarer Erfassungsbereich: 100°... -
Seite 15: Gewährleistung
Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmun- gen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschrei- bung an unsere zentrale Kundendienststelle. Gira Giersiepen GmbH & Co. KG Service Center Dahlienstrasse 12 D-42477 Radevormwald ___________________________________________ Gira Giersiepen GmbH & Co. KG...
