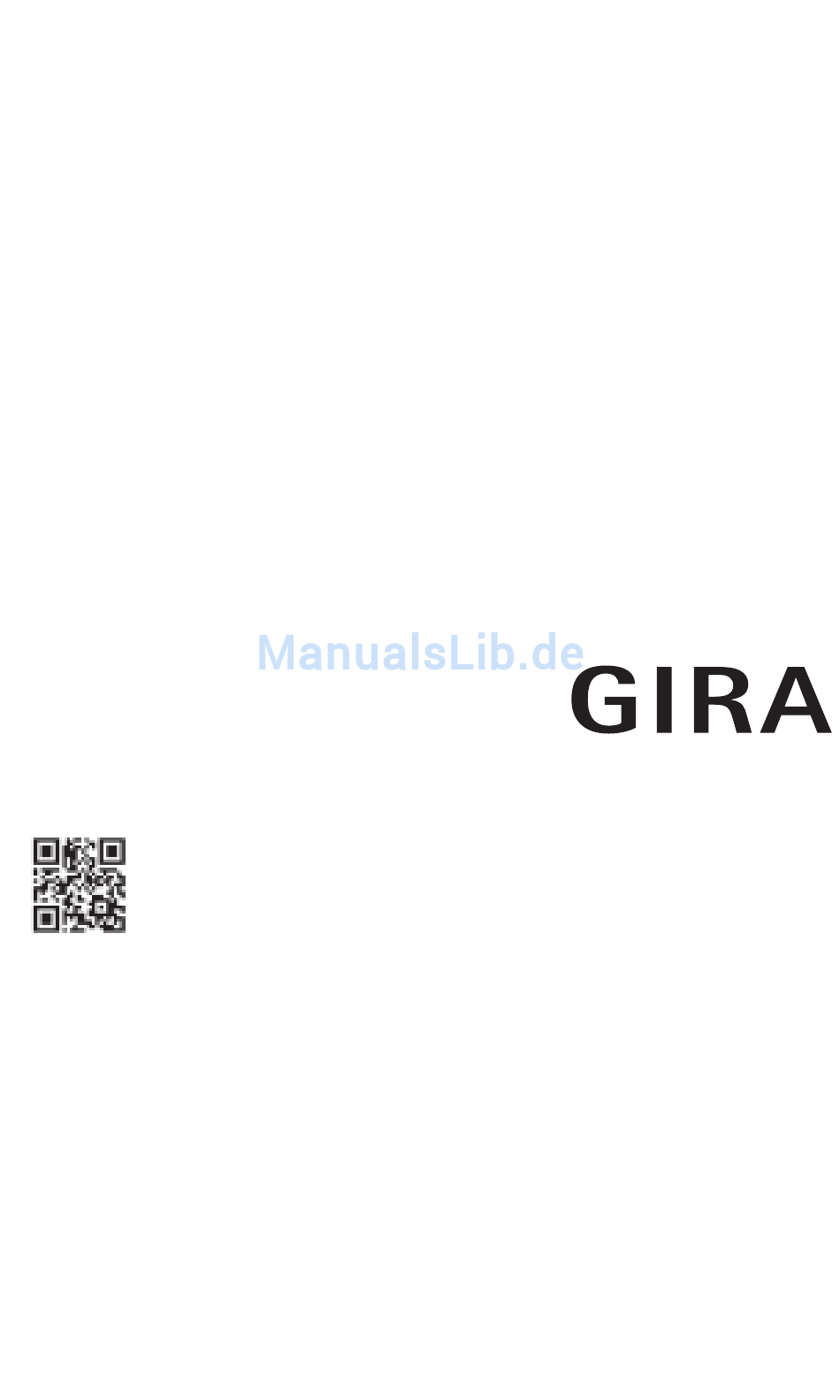

- Seite 1 Montage- und Bedienungsanleitung Wohnungsstation Aufputz Freisprechen 1250 ..

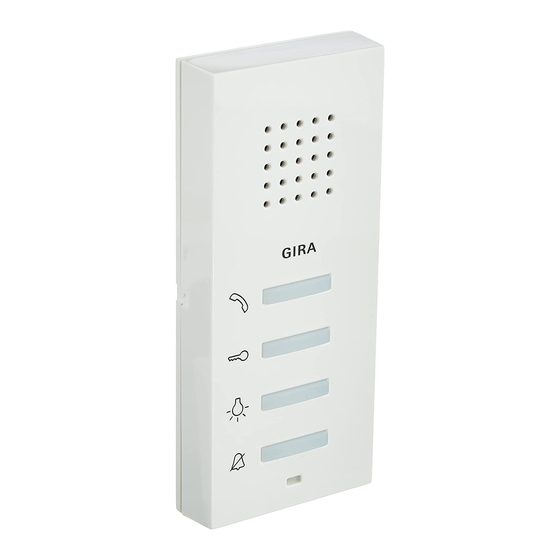

- Seite 3 Gerätebeschreibung Die Wohnungsstation Aufputz Freisprechen ist eine vorgefertigte Einheit und gehört zum Gira Türkommunikations-System. 1 Montageplatte 2 Befestigungslöcher für die Wandmontage 3 Abdeckrahmen 2fach ohne Mittelsteg (rahmenlose Installation nur bei Wandmontage möglich) 4 Befestigungslöcher für die Dosenmontage 5 Gehäuseoberteil 6 Bedientasten...
- Seite 4 Montage Anschluss und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen! Sie können die Wohnungsstation Aufputz • auf einer Unterputz- oder Hohlwand-Dose (nur mit Abdeckrahmen), • direkt auf der Wand oder auf einer Wand- leuchtenanschlussdose (mit oder ohne Abdeckrahmen) montieren. Im Folgenden wird die Montage mit Abdeck- rahmen beschrieben.
- Seite 5 Anschluss Wenn Sie die Montageplatte an der Wand befestigt haben, wird die Wohnungsstation wie folgt angeschlossen: 1. Schließen Sie den 2-Draht-Bus an die BUS- Klemmen und ggf. die Leitungen des Eta- genruftasters an die Klemmen ET des Steck- verbinders. 2. Schieben Sie den Steckverbinder auf die Kontakte der Geräteplatine auf der Rück- seite der Wohnungsstation Aufputz.
- Seite 6 Inbetriebnahme Nachdem Sie alle Geräte (Tür- und Wohnungs- stationen, Steuergerät etc.) installiert haben, können Sie das Türkommunikations-System in Betrieb nehmen. Die Inbetriebnahme wird im Systemhandbuch beschrieben, welches dem Steuergerät bei- liegt. Max. Anzahl der Ruftasten Beachten sie bitte, dass einer Wohnungssta- tion Aufputz bis zu 15 Ruftasten zugeordnet werden können.
- Seite 7 Die Wohnungsstation Aufputz Freisprechen über den Etagenruftaster zuordnen Besteht während der Inbetriebnahme kein Zugang zur Wohnung, kann die Wohnungssta- tion Aufputz Freisprechen auch über einen angeschlossenen Etagenruftaster zugeordnet werden: 1. Am Steuergerät für 3 s die Taste „System- progr.“ drücken, um den Programmiermo- dus zu starten.
- Seite 8 Alle Ruftastenzuordnungen über den Etagenruftaster löschen Bei Bedarf können die Zuordnungen der Woh- nungsstation Aufputz Freisprechen auch über einen angeschlossenen Etagenruftaster gelöscht werden: 1. Am Steuergerät für 3 s die Taste „System- progr.“ drücken, um den Programmiermo- dus zu starten. 2.
-
Seite 9: Durchsetzfunktion
Bedienung Bedientasten Über die vier Bedientasten der Wohnungs- station Aufputz Freisprechen werden die folgenden Funktionen ausgeführt: Ruf annehmen Bei eingehendem Ruf blinkt für 2 Minuten die Taste Drücken Sie kurz die Taste , um den Sprech- verkehr mit der Person an der Türstation aufzu- nehmen. -
Seite 10: Sprachlautstärke Einstellen
Ruf beenden Zum Beenden der Sprechverbindung drücken Sie kurz die Taste Die Beleuchtung der Taste erlischt. Sprachlautstärke einstellen Die Sprachlautstärke wird in vier Stufen bei bestehendem Sprechverkehr verändert. Drücken Sie während des Gespräches kurz die Taste , um die Sprachlautstärke zu erhöhen. Insgesamt gibt es vier Lautstärkestufen. -
Seite 11: Ruftonlautstärke Einstellen
Ruftonlautstärke einstellen Die Ruftonlautstärke wird in vier Stufen verän- dert, wenn kein Sprechverkehr stattfindet. Drücken Sie die Taste für ca. 3 s. Insgesamt gibt es vier Lautstärkestufen. Mit jeder Tastenbetätigung (3 s) wird die nächsthö- here Lautstärke eingestellt. Ist die lauteste Stufe erreicht, wird mit dem nächsten Tasten- druck die leiseste Lautstärkestufe eingestellt. -
Seite 12: Ruftonmelodie Einstellen
Ruftonmelodie einstellen Die Wohnungsstation Aufputz Freisprechen bietet fünf Ruftonmelodien, die dem Etagen- ruftaster, den Ruftasten der Türstation oder den Internruftasten weiterer Wohnungsstatio- nen individuell zugeordnet werden können. Dadurch kann z.B. in einem Haushalt mit meh- reren Personen, jedem Bewohner eine eigene Türstations-Ruftaste (z.B. - Seite 13 Hinweis Beim Löschen einer Ruftastenzuordnung zur Wohnungsstation, wird die entsprechende Ruftonmelodie auf die Werkseinstellung zurückgesetzt. Demontage Gerät öffnen Zum Öffnen der Wohnungsstation drücken Sie den unteren Rasthaken vorsichtig mit einem Schraubendreher senkrecht nach oben. Steckklemme abziehen Der Aufkleber auf der Geräterückseite gibt die Abzugsrichtung der Steckklemme durch einen Pfeil an.
- Seite 14 Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fach- handel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fach- handel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter.
- Seite 16 Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Postfach 1220 42461 Radevormwald Deutschland Tel +49 (0) 21 95 / 602 - 0 Fax +49 (0) 21 95 / 602 - 191 www.gira.de info@gira.de...
