Gira Rufsystem 834 Bedienhandbuch Seite 55

Abbildung
2977 00
R
2928 ..
2971 00
2970 00
2973 00
2923 00

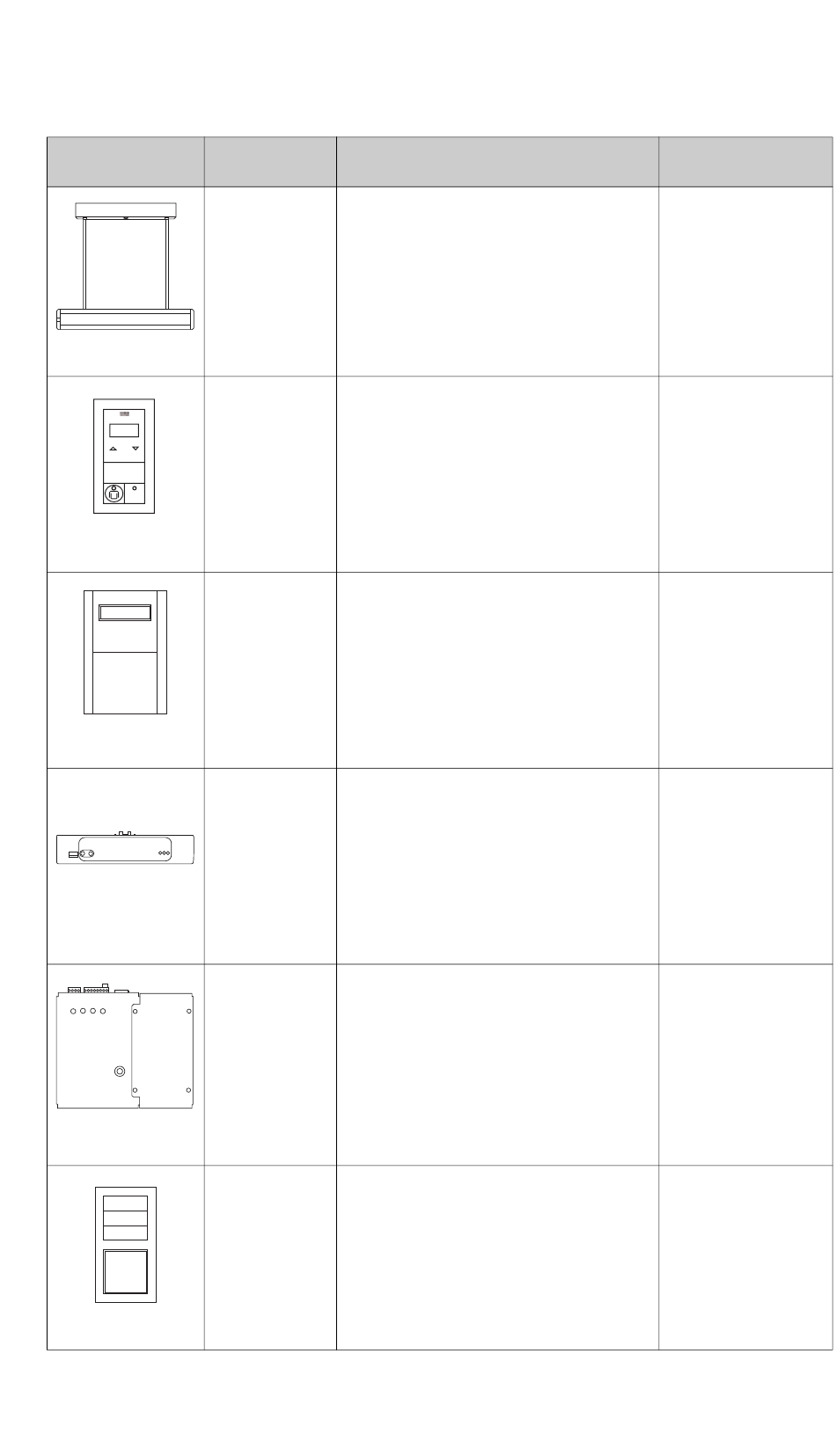

Tab. 8: Liste der benötigten Komponenten
Abkürzung Bezeichnung, Abmessungen Montagehöhe
FDDS Flurdisplay doppelseitig,
13 bis 16-stellig, mit 58 mm
hoher 5x8 Punktmatrix als
Klartextanzeige von Rufin-
formationen
DT Dienstzimmerterminal
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
GZ Gruppenzentrale
Maße 150 mm x 100 mm x
30 mm
SZ Steuerzentrale
Maße Rechner:
234 mm x 180 mm x 53 mm
Maße Spannungswandler:
100 mm x 100 mm x 40 mm
NGU Netzgleichrichter mit inte-
grierter USV
Maße 223 mm x 186 mm x
116 mm
ZSN Zimmermodul mit LED-
Signalleuchte und Namens-
schild, Maße der Signal-
leuchte 55 mm x 55 mm x
18,5 mm, Schild 55 mm x
55 mm
Beispiele für Planung und Installation
55
Deckenmon-
tage
1,5 m bis
1,8 m
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
1,5 m bis
2,2 m
