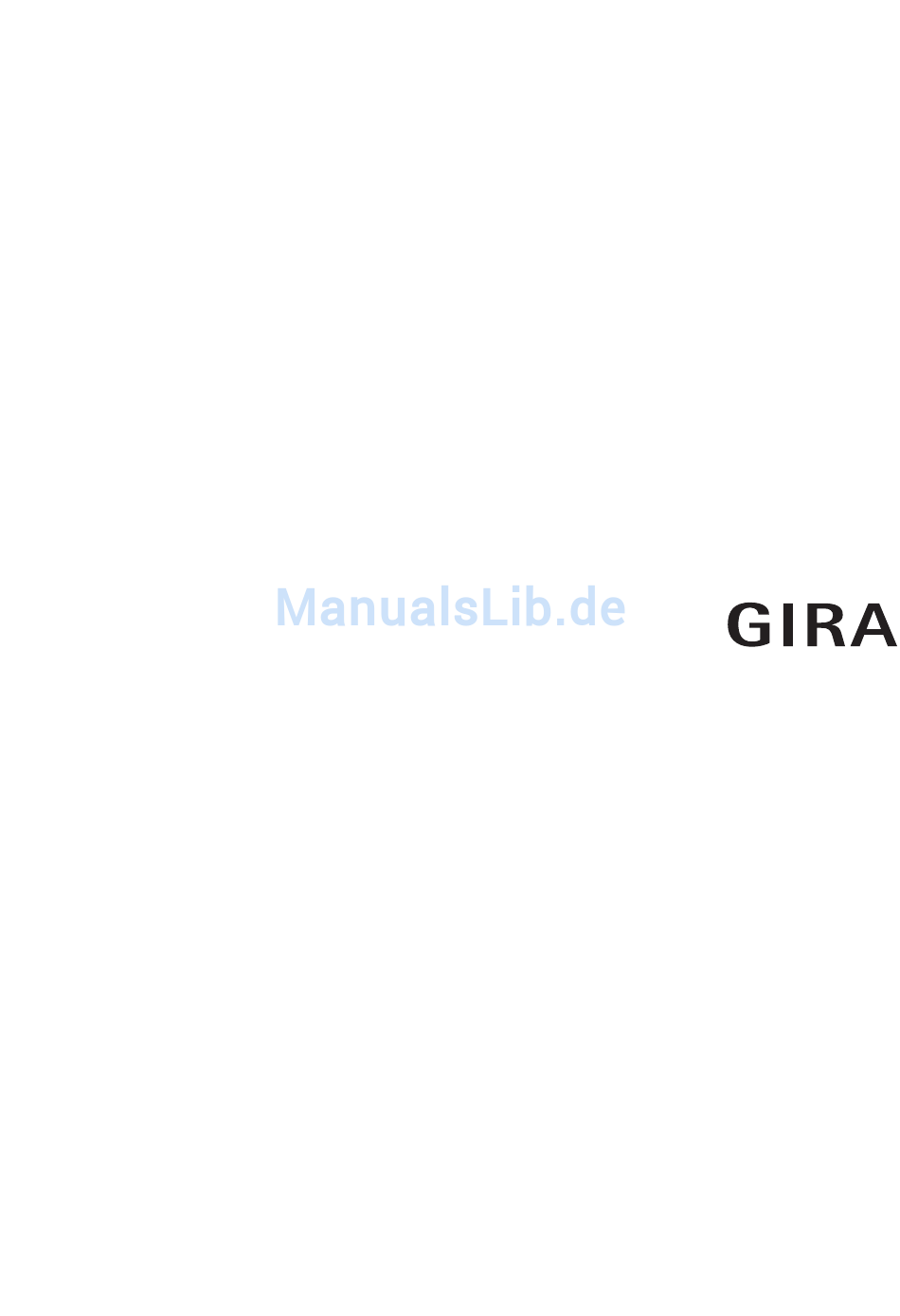

- Seite 1 Gira Rufsystem 834 Bedienhandbuch Gira Rufsystem 834 Bedienungsanleitung für Endkunden...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..................... Allgemeine Hinweise ..................Anwendungsbereiche ..................Funktion ....................Funktionsbeschreibung.................. Rufauslösung ....................Anwesenheit markieren ................. Anzeige ......................Rufarten und Signalisierung................Anwesenheit signalisieren ................Priorität der Rufe .................... Handhabung des Dienstzimmerterminals............Inhaltsverzeichnis 06.2009/V 1.0... -
Seite 3: Einführung
Einführung Einführung Das Gira Rufsystem 834 ist ein drahtgebundenes Rufsystem und erfüllt alle Anforderungen der Norm DIN VDE 0834. Achtung! Anzeige und Funktionen sind Beispiele. Die in dieser Anleitung dargestellten Anzeigen und Funktionen sind Beispiele, die je nach Konfiguration in der Steuerzentrale variieren können. -
Seite 4: Anwendungsbereiche
Einführung Anwendungsbereiche Das Gira Rufsystem 834 wird für die Anzeige von Notsituationen und zur Alarmierung von Personen eingesetzt. Grundsätzlich wird ein Rufsystem aus folgenden Elementen gebildet: Elemente eines Geräte Rufsystems Rufauslösende Ruftaster, Birn- und Mehrfachtaster in Elemente verschiedenen Ausprägungen und Funk- tionen, sowie Zugtaster und Pneumati- scher Ruftaster. -
Seite 5: Funktion
Funktion Funktion Funktionsbeschreibung Wird ein roter Ruftaster (Birn- oder Mehrfachtaster oder ein Zug- taster oder ein Pneumatischer Ruftaster) betätigt, löst dies einen Ruf aus. Der Ruf wird durch ein Beruhigungslicht im Ruftaster (oder im Gehäuse des Zugtasters oder des Pneumatischen Ruf- tasters) angezeigt und gleichzeitg durch das rote Dauerlicht einer Zimmersignalleuchte signalisiert. -
Seite 6: Rufauslösung
Funktion Rufauslösung • Ein Ruf wird über die rote Ruftaste ausgelöst. Die roten Ruftasten (auch bei Birn-/Mehrfachtaster, Zugta- ster) sind zur besseren Erkennbarkeit mit einem eindeuti- gen Symbol versehen und verfügen über ein Findelicht/ Beruhigungslicht in der Taste (im Gehäuse). •... -
Seite 7: Anwesenheit Markieren
Funktion Anwesenheit markieren und Ruf abstellen Beim Betreten und Verlassen eines Zimmers wird die grüne oder gelbe Anwesenheitstaste betätigt. • Anwesenheit 1 markieren und Ruf absteellen Die Anwesenheit einer Person des Pflegepersonals wird durch drücken des grünen Anwesenheitstasters markiert und durch grünes Dauerlicht in einer Zimmersignalleuchte angezeigt, gleichzeitig wird ein anstehender Ruf abgestellt. -
Seite 8: Anzeige
Funktion Anzeige Die Anzeige der Notsituation(en) erfolgt über rote und/oder weiße Zimmerleuchten sowie akustisch durch Summer (Ruf- nachsendung). Darüberhinaus werden Rufe auch in den Dis- plays der Dienst-/Zimmerterminals und/oder Flurdisplays ange- zeigt. Die Art und Weise der textlichen Darstellung in den Dienst-/Zim- merterminals und den Flurdisplays hängt davon ab, wie dieser Text in der Steuerzentrale eingegeben wurde und wie die Para- meter in der Steuerzentrale festgelegt wurden. -
Seite 9: Rufarten Und Signalisierung
Funktion Rufarten und Signalisierung • (Normal-) Ruf Auslösen eines Rufes durch Betätigen einer roten oder Dauerlicht blauen Ruftaste. Der (Normal-)Ruf wird durch rotes Beruhigungslicht in der Ruftaste und rotes Dauerlicht in der Zimmersignalleuchte angezeigt (siehe Tabelle Seite 8). Jedem Bett ist eine Einrichtung zur Rufauslösung zugeord- net, die der bettlägerige Patient bequem und sicher errei- chen kann. - Seite 10 Funktion • Diagnostikruf Blinklicht Ruf von einem medizinisch elektrischen Gerät nach Norm DIN EN 60601 (VDE 0750). Diese auch als Monitorruf bezeichnete Rufart muss über gesonderte Steckvorrichtungen erfolgen. Diagnostikrufe sind Alarmrufe. • Alarmruf/Arztruf Blinklicht Arztruf kann über die blaue Arztruftaste nur bei gesetzter Anwesenheit 1 oder Anwesenheit 2 ausgelöst werden.
- Seite 11 Funktion • Signalsierung bei Störung Bei Drahtbruch in einem Zimmer erscheint die Meldung Störung Zim. XX. Achtung: Servicetechniker benachrichtigen. Die Funktionalität der Anlage durch einen Servicetech- niker wieder herstellen lassen. • Signalsierung Notfunktion Bei Geräteausfall, wie z. B. Ausfall der Gruppenzentrale oder Ausfall der Steuerzentrale erscheint bei Geräten mit Display die Meldung Notfkt..
-
Seite 12: Anwesenheit Signalisieren
Funktion Anwesenheit signalisieren und Ruf abstellen Durch das Markieren der Anwesenheit wird signalisiert, dass sich Pflegepersonal im Zimmer aufhält. Die Funktionalität Not- ruf und die Rufweiterschaltung sind bei gesetzter Anwesen- heit aktiviert. • Anwesenheit 1 signalisieren und Ruf abstellen Die Anwesenheit einer Person des Pflegepersonals wird durch drücken des grünen Anwesenheitstasters markiert und durch grünes Dauerlicht in einer Zimmersignalleuchte angezeigt. -
Seite 13: Priorität Der Rufe
Funktion Priorität der Rufe Das Rufsystem gibt immer dem Ruf mit der höchsten Priorität den Vorrang bei der Anzeige. Stehen Rufe gleicher Priorität an, werden diese abwechselnd in den Displays dargestellt. Priorität Anzeige-Gerät Anzeige Zimmersignalleuchte Rotes Blinklicht, schneller Takt Arztruf Dienst-/Zimmerterminal Text: Arzt Zim. -
Seite 14: Handhabung Des Dienstzimmerterminals
Funktion Handhabung des Dienstzimmerterminals Mit dem Dienstzimmerterminal lassen sich Zusammenschaltun- gen aktivieren und deaktivieren. Dies ermöglicht es auf organi- satorische Notwendigkeiten zu reagieren. Beispiel: Nachtdienst mit der Zusammenschaltung von Stationen. Hinweis: Einstellungen in der Steuerzentrale. Die Festlegung, welche Zimmer zu einer logischen Gruppe (Station) gehören, erfolgt in der Steuerzentrale. - Seite 15 Funktion • Rufweiterleitung auf andere Gruppe(n)/Station(en) Wählen Sie den gewünschten Eintrag und drücken Sie OK. • Rufweiterleitung auf eine andere Gruppe/Station ist aktiv Nach ca. 6 Sekunden ohne Eingabe schaltet das Display in die Ursprungsanzeige zurück. • Rufweiterleitung auf andere Gruppe/Station deaktivieren Durch drücken der grünen oder gelben Anwesenheitstaste wird die Anwesenheit markiert.
- Seite 16 Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602 -339 www.gira.de info@gira.de Name und Anschrift der Errichterfirma: Service-Telefon: __________________________...
