Gira Rufsystem 834 Bedienhandbuch Seite 67

Abbildung
2924 ..
R
2928 ..
2971 00
2970 00
2973 00

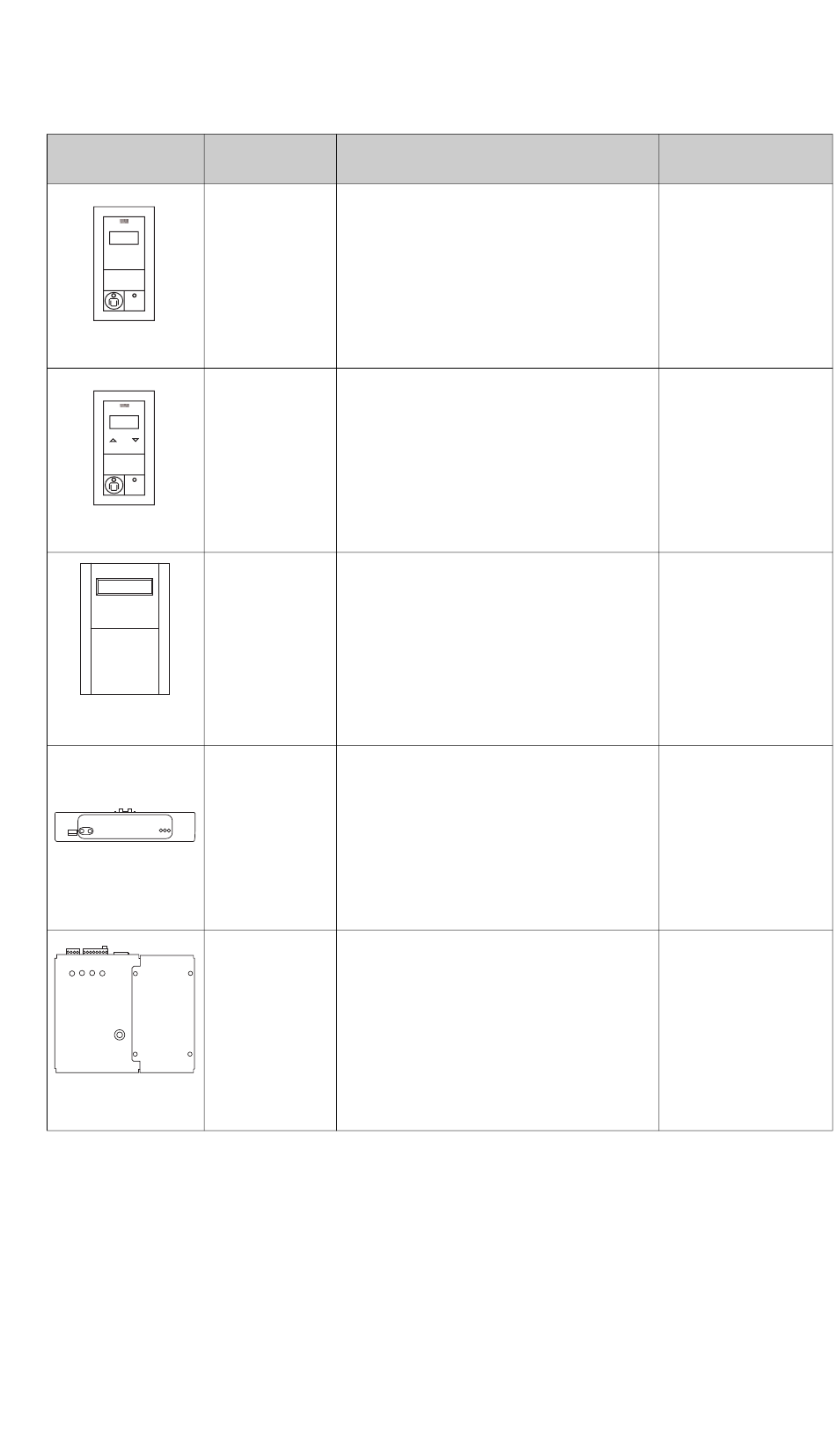

Tab. 10: Liste der benötigten Komponenten
Abkürzung Bezeichnung, Abmessungen Montagehöhe
T Zimmerterminal
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
DT Dienstzimmerterminal
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
GZ Gruppenzentrale
Maße 150 mm x 100 mm x
30 mm
SZ Steuerzentrale
Maße Rechner:
234 mm x 180 mm x 53 mm
Maße Spannungswandler:
100 mm x 100 mm x 40 mm
NGU Netzgleichrichter mit inte-
grierter USV
Maße 223 mm x 186 mm x
116 mm
Beispiele für Planung und Installation
67
1,5 m bis
1,8 m
1,5 m bis
1,8 m
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
