Gira Rufsystem 834 Bedienhandbuch Seite 59

Abbildung
2977 00
R
2928 ..
2971 00
2970 00
2973 00
2945 00

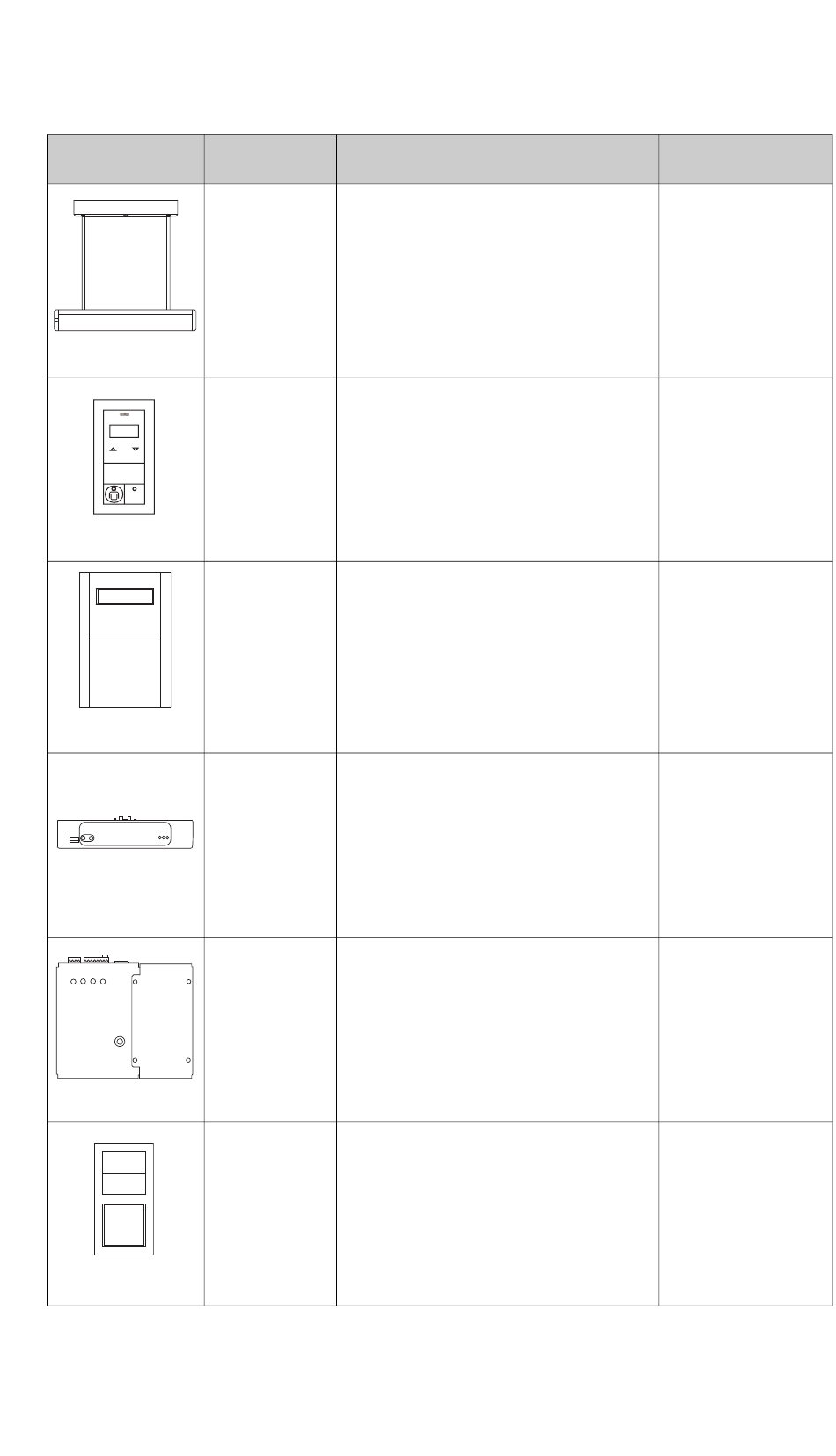

Tab. 9: Liste der benötigten Komponenten
Abkürzung Bezeichnung, Abmessungen Montagehöhe
FDDS Flurdisplay doppelseitig
mit 58 mm hoher 5x8 Punkt-
matrix als Klartextanzeige
von Rufinformationen
DT Dienstzimmerterminal
Alle Zentraleinsätze und
Abdeckungen passen in die
Gira Schalterprogramme auf
Basis des Systems 55.
GZ Gruppenzentrale
Maße 150 mm x 100 mm x
30 mm
SZ Steuerzentrale
Maße Rechner:
234 mm x 180 mm x 53 mm
Maße Spannungswandler:
100 mm x 100 mm x 40 mm
NGU Netzgleichrichter mit inte-
grierter USV
Maße 223 mm x 186 mm x
116 mm
ZN_31 Zimmersignalleuchte Rot,
Grün mit Namensschild
Maße der Signalleuchte
55 mm x 55 mm x 18,5 mm,
Schild 55 mm x 55 mm
Beispiele für Planung und Installation
59
Deckenmon-
tage
1,5 m bis
1,8 m
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
Gut zugäng-
lich, aber nicht
im Patienten-
zimmer
1,5 m bis
2,2 m
