9.4. Kentix Power-Adapter (KIO3) mit digitalen Ein-Ausgangsklemmen
Der Kentix I/O Power-Adapter KIO3 dient zur Erweiterung Ihrer Kentix-Lösung um folgende Funktionen:
• Aufschaltung bis zu zwei externer Alarme über potentialfreie Kontakte für einen MultiSensor
• Ansteuerung bzw. Schaltung von bis zu 2 externen Geräten über Relais von einem MultiSensor
Der Adapter wird direkt an der Kentix Systembuchse angeschlossen und bietet wahlweise die Möglichkeit
der Spannungsversorgung des MultiSensors über ein Steckernetzteil, oder ein externes fest
angeschlossenes Netzteil. Die Leitungslänge zwischen MultiSensor und KIO3 Adapter sollte 10 Meter nicht
überschreiten.
Die Relais sind mit Wechslerkontakten ausgestattet und können mit bis zu 60VDC/3A belastet werden.

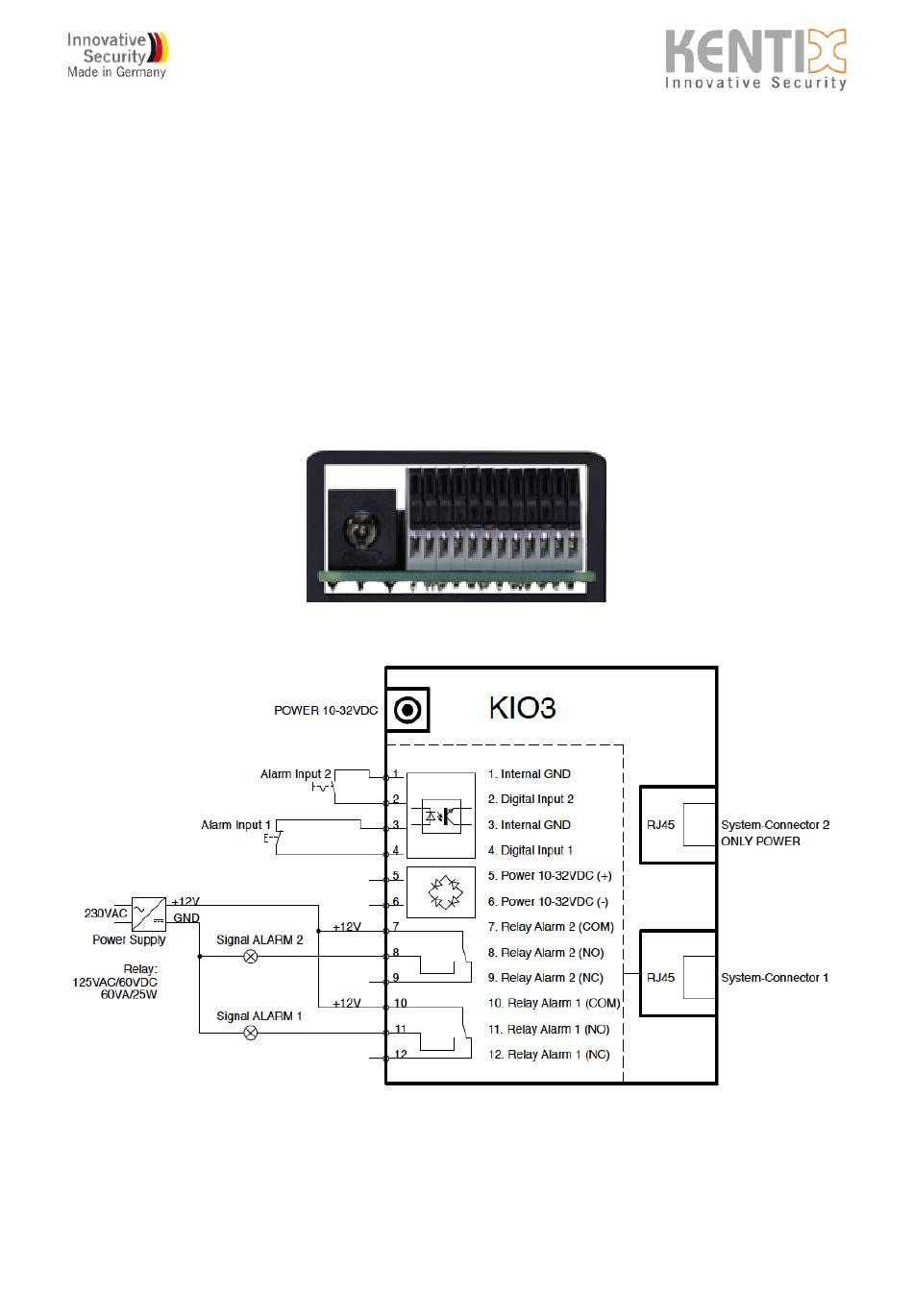

Abbildung 1: Rückseite Kentix Power-Adapter mit Eingangsklemmen (KIO3)
Abbildung 2: Schaltbild mit externen Alarmen
