5.5.2. Verwendung des Reedkontaktes
Der Reedkontakt erweitert den MultiSensor-Door / -RACK-MINI um einen zusätzlichen Alarmkontakt zur
eindeutigen Offen-/Geschlossen-Detektierung von Tür oder Fenster. Der Kontakt reagiert auf magnetische
Felder (Magnet im Lieferumfang enthalten). Eine Verkabelung ist für die Inbetriebnahme nicht erforderlich.

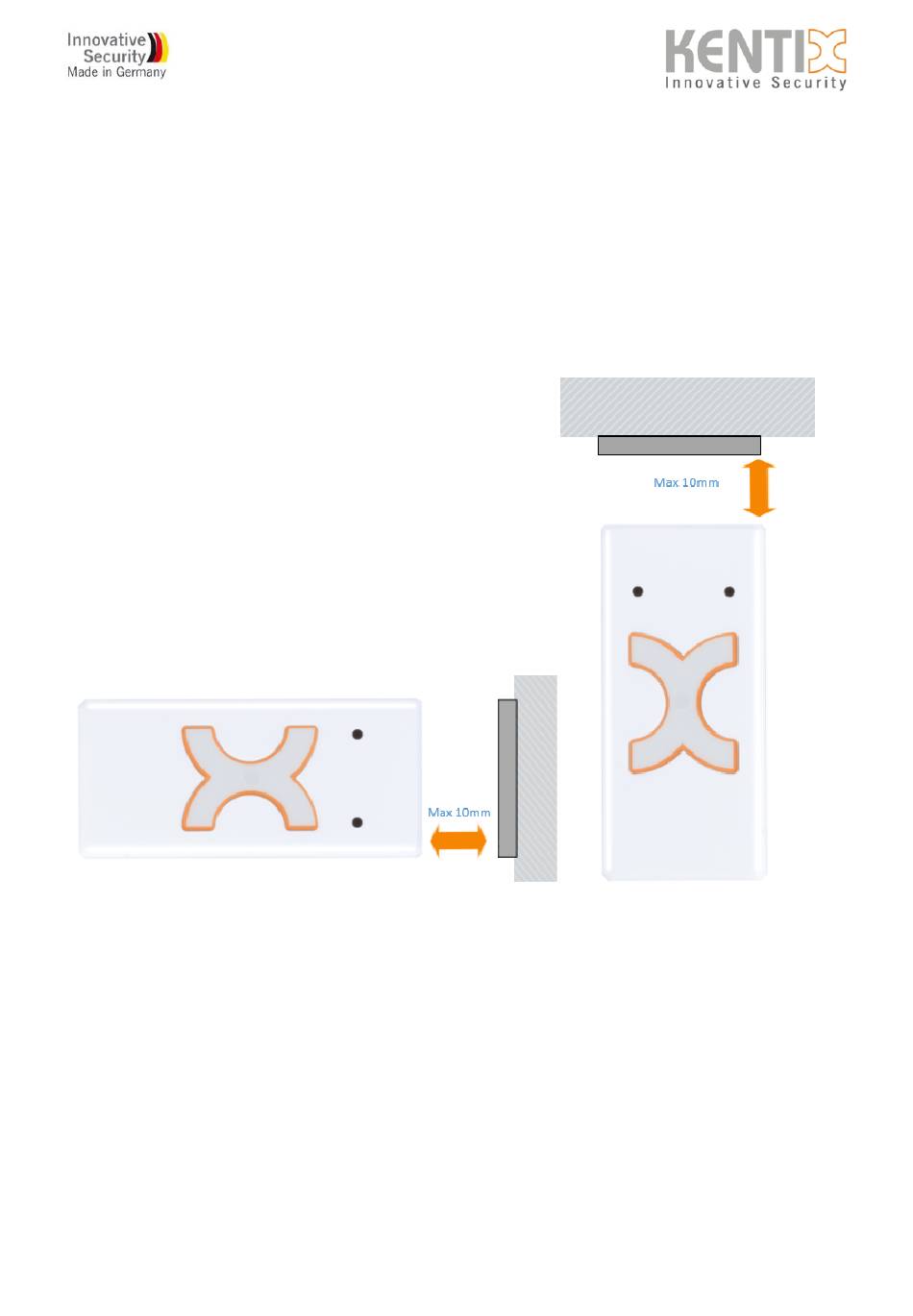

Um die Funktionalität des Kontaktes sicherzustellen ist darauf zu achten, dass der Magnet in einem
maximalen Abstand von einem Zentimeter und seitlich zum Gehäuse des MultiSensors ausgerichtet
befestigt wird (s. Abb. unten).
Je nach Bauart von Tür oder Fenster kann es erforderlich sein, dass der Magnet mit einem Abstandhalter
unterlegt werden muss, um den Maximalabstand zum Sensor nicht zu überschreiten.
Seite
35
kentix.com
(Stand 10-2015, Änderungen vorbehalten)
