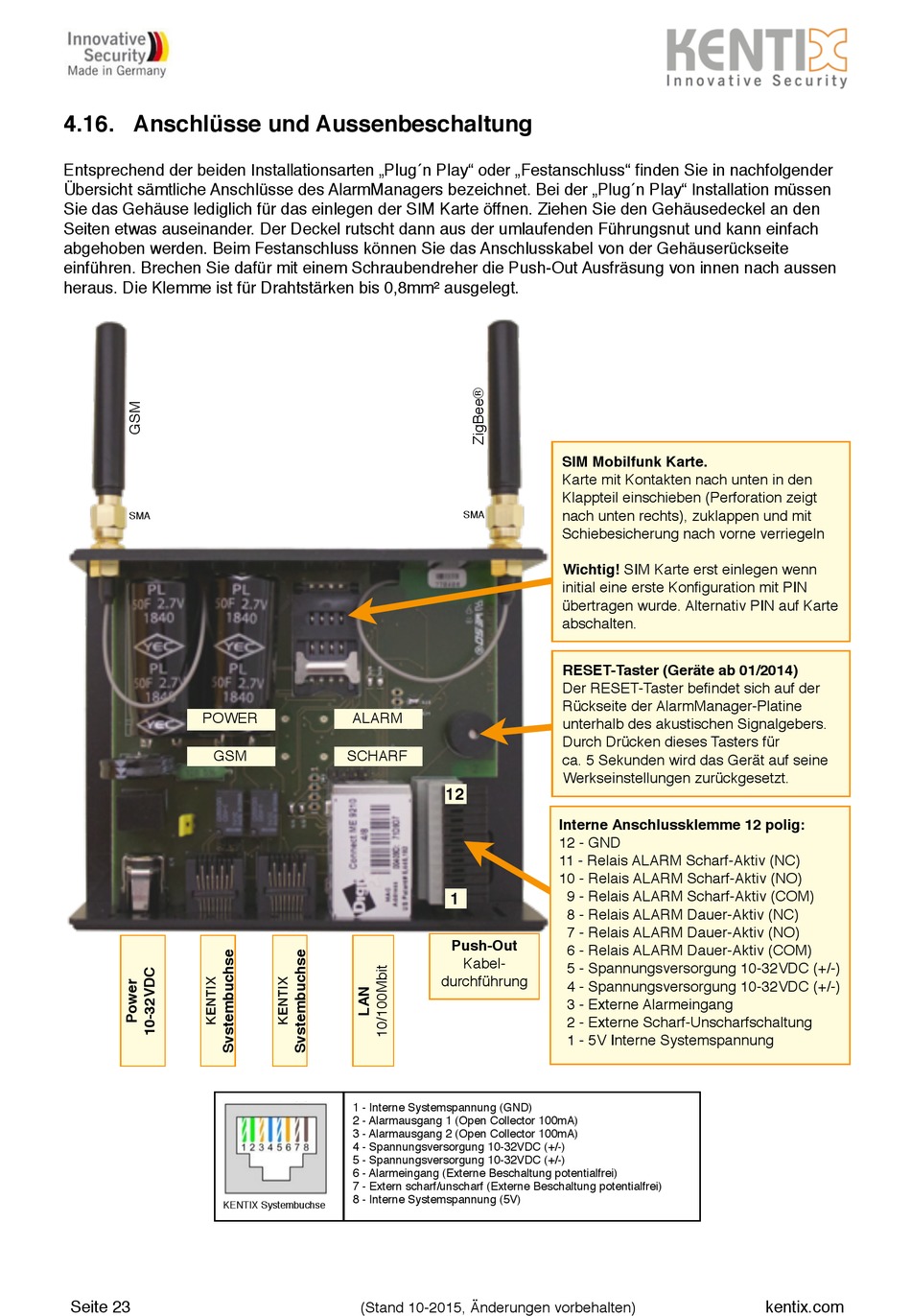

4.16. Anschlüsse und Aussenbeschaltung
Entsprechend der beiden Installationsarten „Plug´n Play" oder „Festanschluss" finden Sie in nachfolgender
Übersicht sämtliche Anschlüsse des AlarmManagers bezeichnet. Bei der „Plug´n Play" Installation müssen
Sie das Gehäuse lediglich für das einlegen der SIM Karte öffnen. Ziehen Sie den Gehäusedeckel an den
Seiten etwas auseinander. Der Deckel rutscht dann aus der umlaufenden Führungsnut und kann einfach
abgehoben werden. Beim Festanschluss können Sie das Anschlusskabel von der Gehäuserückseite
einführen. Brechen Sie dafür mit einem Schraubendreher die Push-Out Ausfräsung von innen nach aussen
heraus. Die Klemme ist für Drahtstärken bis 0,8mm² ausgelegt.
SMA
POWER
GSM
KENTIX
Seite
23
ALARM
SCHARF
1 - Interne Systemspannung (GND)
2 - Alarmausgang 1 (Open Collector 100mA)
3 - Alarmausgang 2 (Open Collector 100mA)
4 - Spannungsversorgung 10-32VDC (+/-)
5 - Spannungsversorgung 10-32VDC (+/-)
6 - Alarmeingang (Externe Beschaltung potentialfrei)
7 - Extern scharf/unscharf (Externe Beschaltung potentialfrei)
8 - Interne Systemspannung (5V)
Systembuchse
(Stand 10-2015, Änderungen vorbehalten)
SIM Mobilfunk Karte.
Karte mit Kontakten nach unten in den
Klappteil einschieben (Perforation zeigt
nach unten rechts), zuklappen und mit
SMA
Schiebesicherung nach vorne verriegeln
Wichtig! SIM Karte erst einlegen wenn
initial eine erste Konfiguration mit PIN
übertragen wurde. Alternativ PIN auf Karte
abschalten.
RESET-Taster (Geräte ab 01/2014)
Der RESET-Taster befindet sich auf der
Rückseite der AlarmManager-Platine
unterhalb des akustischen Signalgebers.
Durch Drücken dieses Tasters für
ca. 5 Sekunden wird das Gerät auf seine
Werkseinstellungen zurückgesetzt.
12
Interne Anschlussklemme 12 polig:
12 - GND
11 - Relais ALARM Scharf-Aktiv (NC)
10 - Relais ALARM Scharf-Aktiv (NO)
9 - Relais ALARM Scharf-Aktiv (COM)
1
8 - Relais ALARM Dauer-Aktiv (NC)
7 - Relais ALARM Dauer-Aktiv (NO)
Push-Out
6 - Relais ALARM Dauer-Aktiv (COM)
Kabel-
5 - Spannungsversorgung 10-32VDC (+/-)
durchführung
4 - Spannungsversorgung 10-32VDC (+/-)
3 - Externe Alarmeingang
2 - Externe Scharf-Unscharfschaltung
1 - 5V Interne Systemspannung
