9.
Erweiterungen

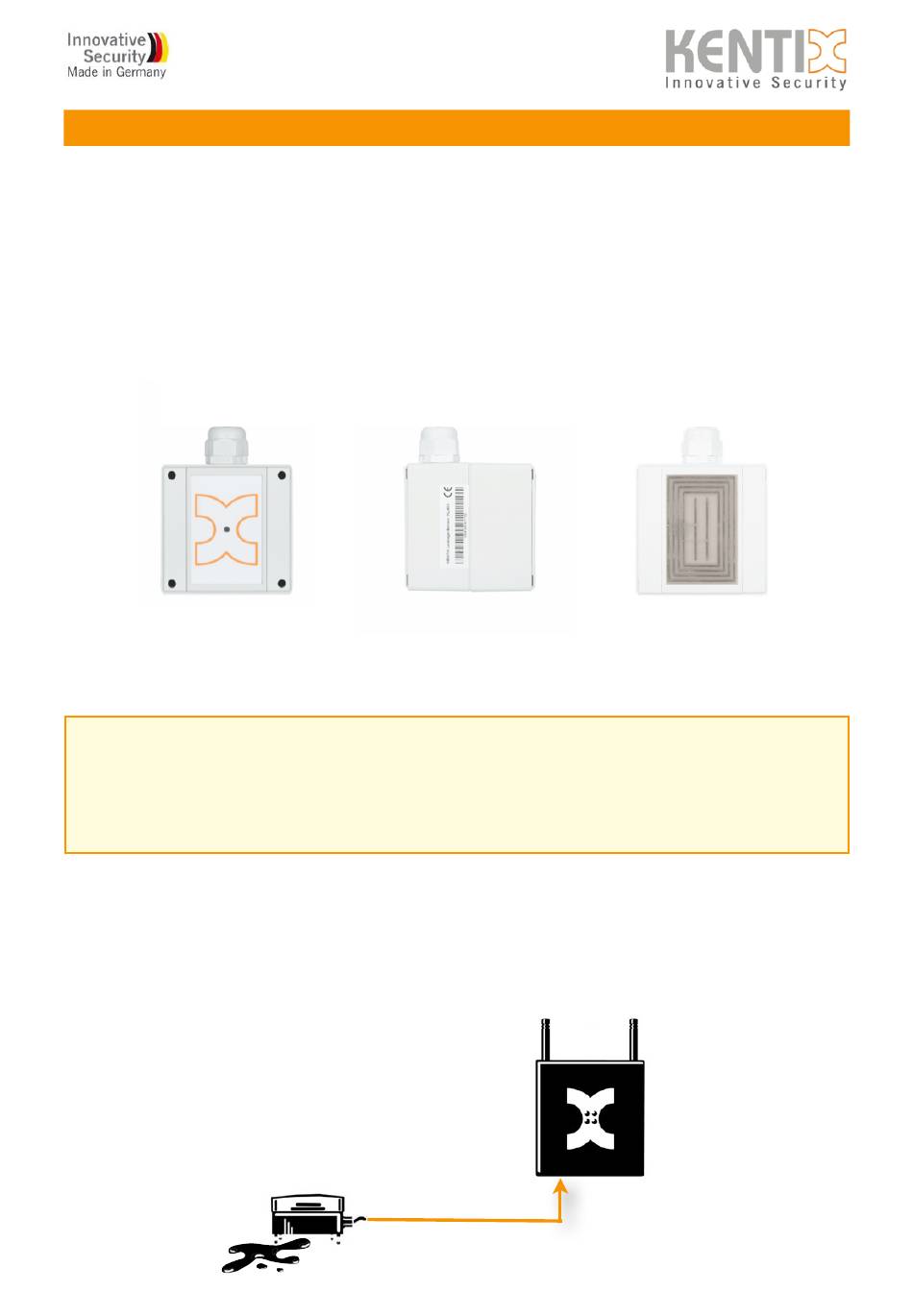

9.1. Leckagesensor (KLS03)
Der Leckagesensor KLS03 wird mit einem 10m Patchkabel zum direkten Anschluss an Kentix-Geräte über
die Systembuchse ausgeliefert. Die Spannungsversorgung erfolgt ebenfalls über diesen Anschluss.
Eine LED signalisiert den aktuellen Zustand des Sensors (GRÜN: kein Alarm / keine Feuchtigkeit; ROT:
Alarm / Feuchtigkeit detektiert). Zum Testen der Funktionalität berühren Sie die Sensorkontakte an der
Unterseite des Sensors mit einem feuchten Tuch. Die integrierte LED signalisiert die Leckage-Detektion
entsprechend mit ROT.
Das Messelement ist bei normalen Wasser wartungsfrei. Aggressive oder lösungsmittelhaltige Flüssigkeiten
können je nach Höhe und Konzentration den Sensor beschädigen und zu Fehlalarmen führen. Eine
Verschmutzung der Sensorelektroden führt ebenfalls zu Fehlmessungen.
LED
OBEN
LED - Zustand
WICHTIG!
Die Signalisierung eines Leckagealarms erfolgt über den externen Alarmeingang 1 des mit dem
Leckagesensor verbundenen Gerätes (AlarmManager oder MultiSensor). Für die korrekte Funktionalität
muss dieser Eingang entsprechend auf „Alarm wenn offen" konfiguriert werden.
Testen Sie nach dem Anschließen unbedingt die Alarmauslösung, um die richtige Konfiguration des
Sensors sicherzustellen.
Anschlussbeispiel 1: Leckagesensor am AlarmManager oder MultiSensor
Das Anschlusskabel des Leckagesensors in eine der Systembuchsen des AlarmManagers oder
MultiSensors einstecken. Die Spannungsversorgung und Alarmierung erfolgt direkt über die Systembuchse.
Vergeben Sie über das ControlCenter eine passende Bezeichnung für den externen Alarmeingang 1 und
setzen Sie für eine dauerhafte Alarmierung den Alarmeingang auf „Dauer-Aktiv". Ändern Sie zusätzlich die
Alarmierungslogik auf „Alarm wenn offen".
Seite
55
Seriennummer
Leckage-Sensor
(Stand 10-2015, Änderungen vorbehalten)
SEITE
AlarmManager-BASIC/PRO
KENTIX
Systembuchse
UNTEN
Sensorelektroden
