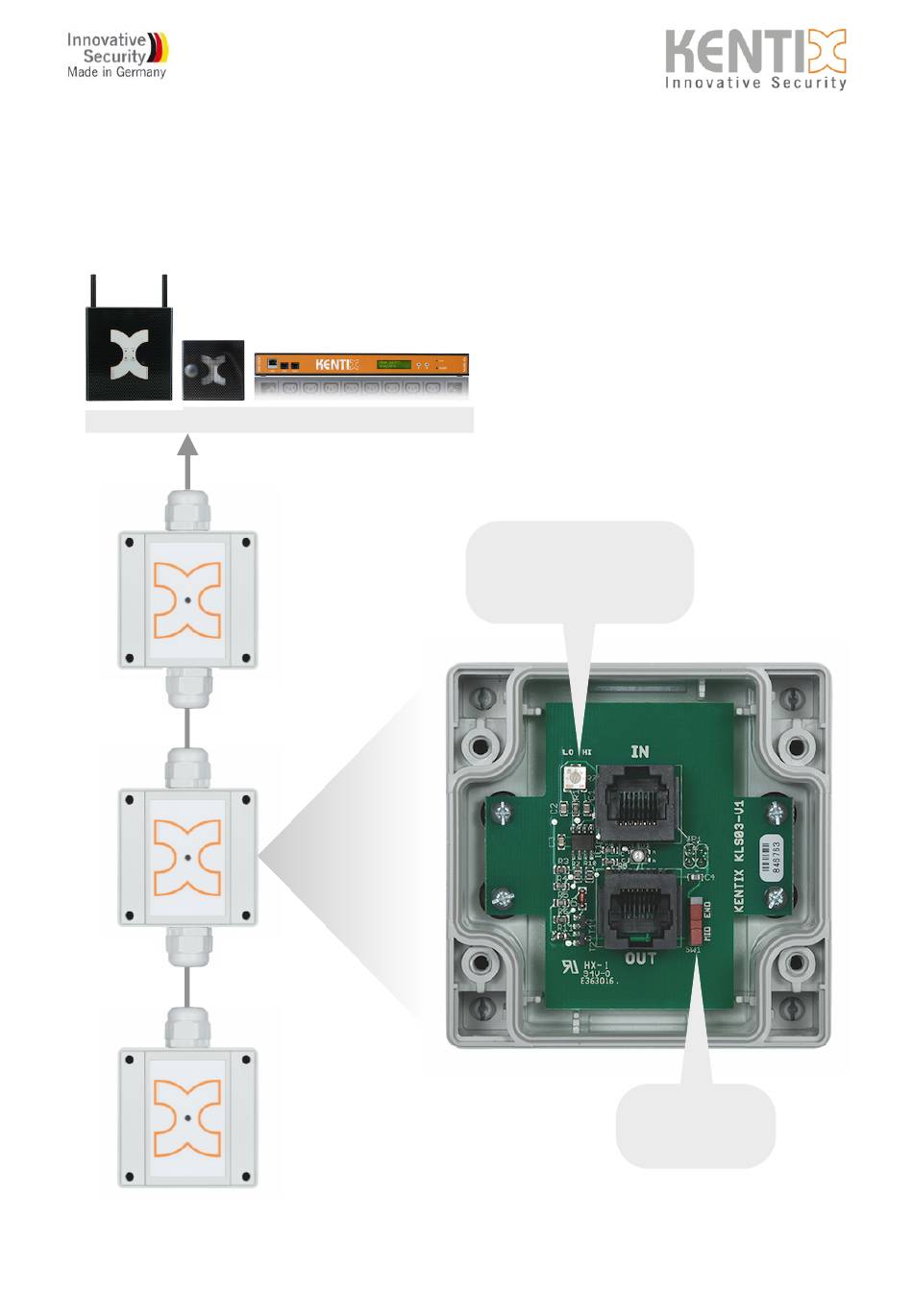

Anschlussbeispiel 2: Kaskadierung der Leckagesensoren
Der Leckagesensor bietet die Möglichkeit bis zu 5 Leckagesensoren zu kaskadieren (Reihenschaltung) und
an einer Kentix Systembuchse zu betreiben. Die Verbindung erfolgt über Standard Patchkabel und kann
auch in strukturierte Verkabelungen „eingepatcht" werden. Die Gesamtkabellänge sollte dabei 50 Meter nicht
überschreiten. Wichtig ist dazu auch die entsprechende Kodierung der Sensoren als Mittel- oder Endgerät.
Hierzu gibt es einen Mikroschalter im Gehäuse um die Kodierung entsprechend einzustellen.
KENTIX Systembuchse
IN
MID
OUT
IN
MID
OUT
IN
END
OUT
Seite
56
Maximal 5 Sensoren
kaskadierbar
Gesamtkabellänge
max. 50m
(Stand 10-2015, Änderungen vorbehalten)
Einstellung der
Detektionsempfindlichkeit
(Default Position 1Uhr)
Kodierung
als Mittel- oder
Endgerät
