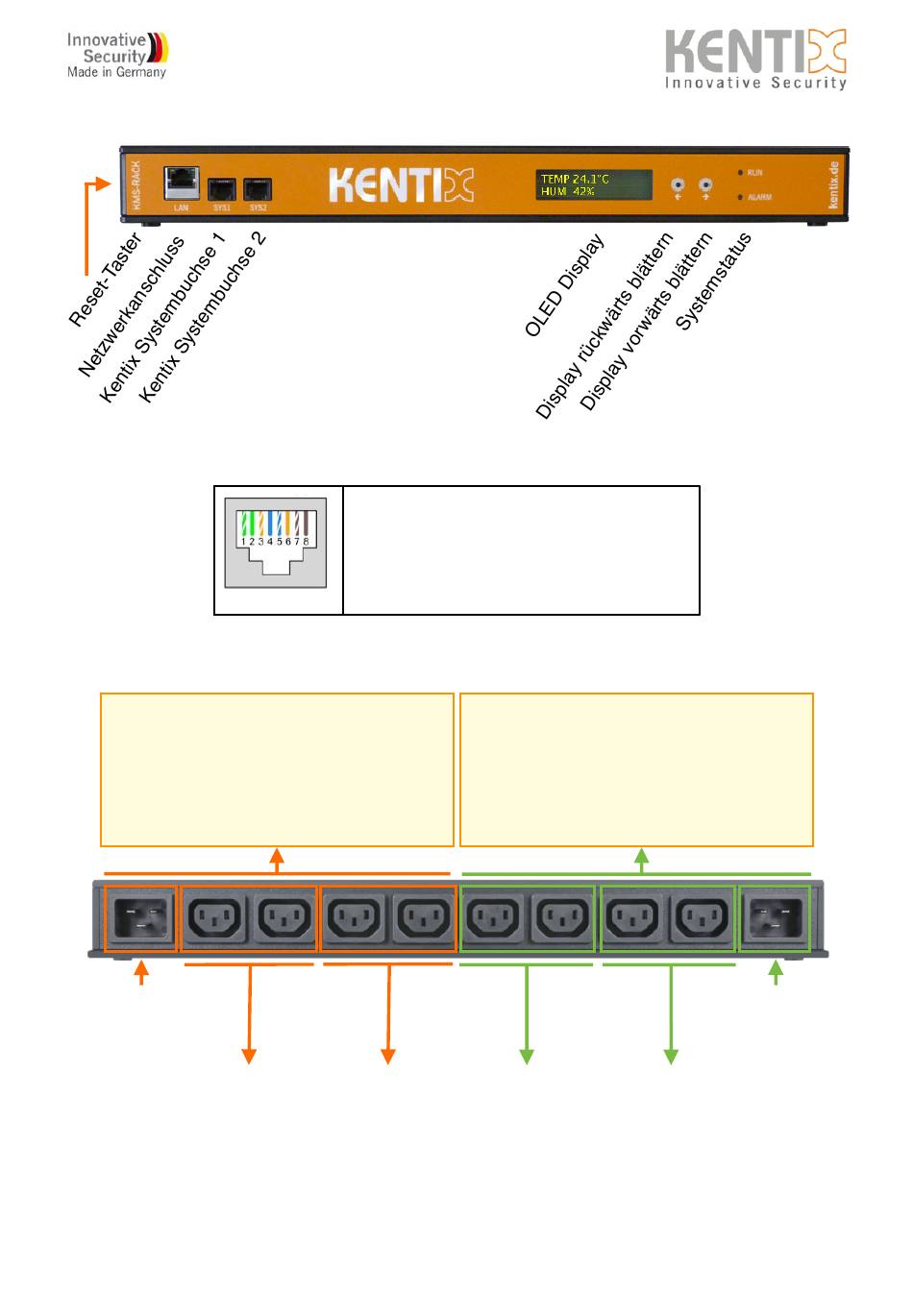

5.6.3. Übersicht Anschlüsse
KENTIX
PDU-1 (Haupt PDU)
• Unabhängig von PDU-2
• Max. Anschlussleistung 3.600VA
• Interne Absicherung 2x10A, träge
• Gesamtbelastung über alle 4 Ausgänge max. 16A
• Steckdosenleiste schaltbar
• Strommessung Steckdose 1-4
• Hauptgeräteversorgung - Elektronik
PDU-1
USV-Netzanschluss
(Typ C20)
PDU-1, Output 1
Steckdose 1+2
(Typ C13, 2.300VA/10A)
Seite
39
1 - Interne Systemspannung (GND)
2 - Alarmausgang 1 (Open Collector 100mA)
3 - Alarmausgang 2 (Open Collector 100mA)
4 - Nicht beschaltet
5 - Nicht beschaltet
6 - Alarmeingang 1 (Externe Beschaltung potentialfrei)
7 - Alarmeingang 2 (Externe Beschaltung potentialfrei)
8 - Interne Systemspannung (5V)
Systembuchse
PDU-1, Output 2
Steckdose 3+4
(Typ C13, 2.300VA/10A)
(Stand 10-2015, Änderungen vorbehalten)
PDU-2
• Unabhängig von PDU-1
• Max. Anschlussleistung 3.600VA
• Interne Absicherung 2x10A, träge
• Gesamtbelastung über alle 4 Ausgänge max. 16A
• Steckdosenleiste schaltbar
• Strommessung Steckdose 1-4
PDU-2, Output 2
Steckdose 3+4
(Typ C13, 2.300VA/10A)
(Typ C13, 2.300VA/10A)
PDU-2
USV-Netzanschluss
(Typ C20)
PDU-2, Output 1
Steckdose 1+2
