Montage der „Flansche mit Rohr" am Gaskanal
16
B E T R I E B S A N L E I T U N G | GM32
WARNUNG: Gefahr durch Gasaustritt aus Gaskanal
Bei Arbeiten am Gaskanal können je nach Anlagenbedingung heiße und/oder gesund-
heitsschädliche Gase austreten.
Arbeiten am Gaskanal dürfen nur von Fachkräften ausgeführt werden, die aufgrund
ihrer fachlichen Ausbildung und Kenntnisse sowie Kenntnisse der einschlägigen
Bestimmungen die ihnen übertragenen Arbeiten beurteilen und Gefahren erkennen
können.
Öffnungen am Gaskanal für Flansch mit Rohr ausschneiden.
1
Flansch mit Rohr so einsetzen, dass die Markierung (TOP)
2
(unabhängig vom Winkel des Gaskanals) und Flansch mit Rohr anheften.
– Das Rohr muss mindestens 30 mm in den Gaskanal ragen.
– Darauf achten, dass andere Geräte oder Einbauten den Strahlengang des GM32 nicht
beschneiden oder unterbrechen.
Flanschöffnung für die Reflektoreinheit entsprechend herstellen.
3
Abweichung der Rohrachse zwischen SE-Einheit und Reflektoreinheit: max. 1°.

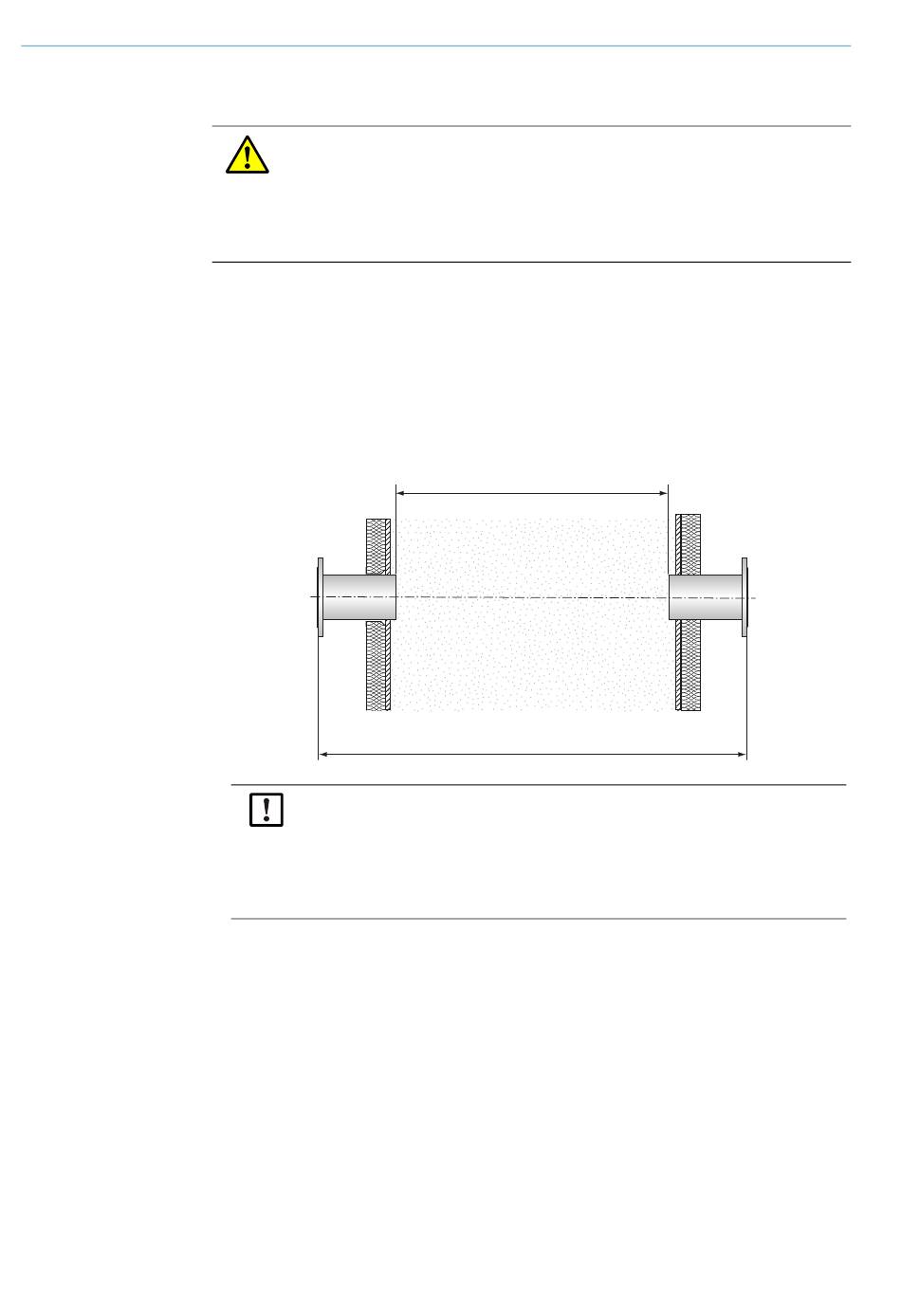

Abb. 5: Flanschmontage - Festlegung der Messstrecke
Bei der Montage der „Flansche mit Rohr" müssen die Angaben des Prüfprotokolls
für die Maße „Flansch-Flansch" und „aktive Messstrecke" eingehalten werden.
Darüberhinausgehende Abweichungen bis ±2% können durch den örtlichen SICK-
Kundendienst angepasst werden.
Größere Abweichungen beim Maß „Flansch - Flansch" erfordern eine optische Neu-
einstellung beim Hersteller, größere Abweichungen der aktiven Messstrecke erfor-
dern eine Neukalibrierung beim Hersteller.
Flansche optisch ausrichten.
4
– Schutzkappe vom Justiertubus abnehmen.
– Justiervorrichtung (Lichtquelle SE-Einheit-seitig, Justiertubus reflektorseitig) auf die
Flansche montieren,
– Auf das Fenster des Justiertubus blicken und den Lichtfleck der Lichtquelle durch ver-
schieben des Tubus scharf stellen.
– Den Flansch der den Justiertubus enthält ausrichten: Der Lichtfleck muss zentriert in
der Zielscheibe des Justiertubus erscheinen,
aktive Messstrecke
Messstrecke „Flansch - Flansch"
siehe Abb.
6.
senkrecht nach oben zeigt
siehe Abb.
7.
8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
