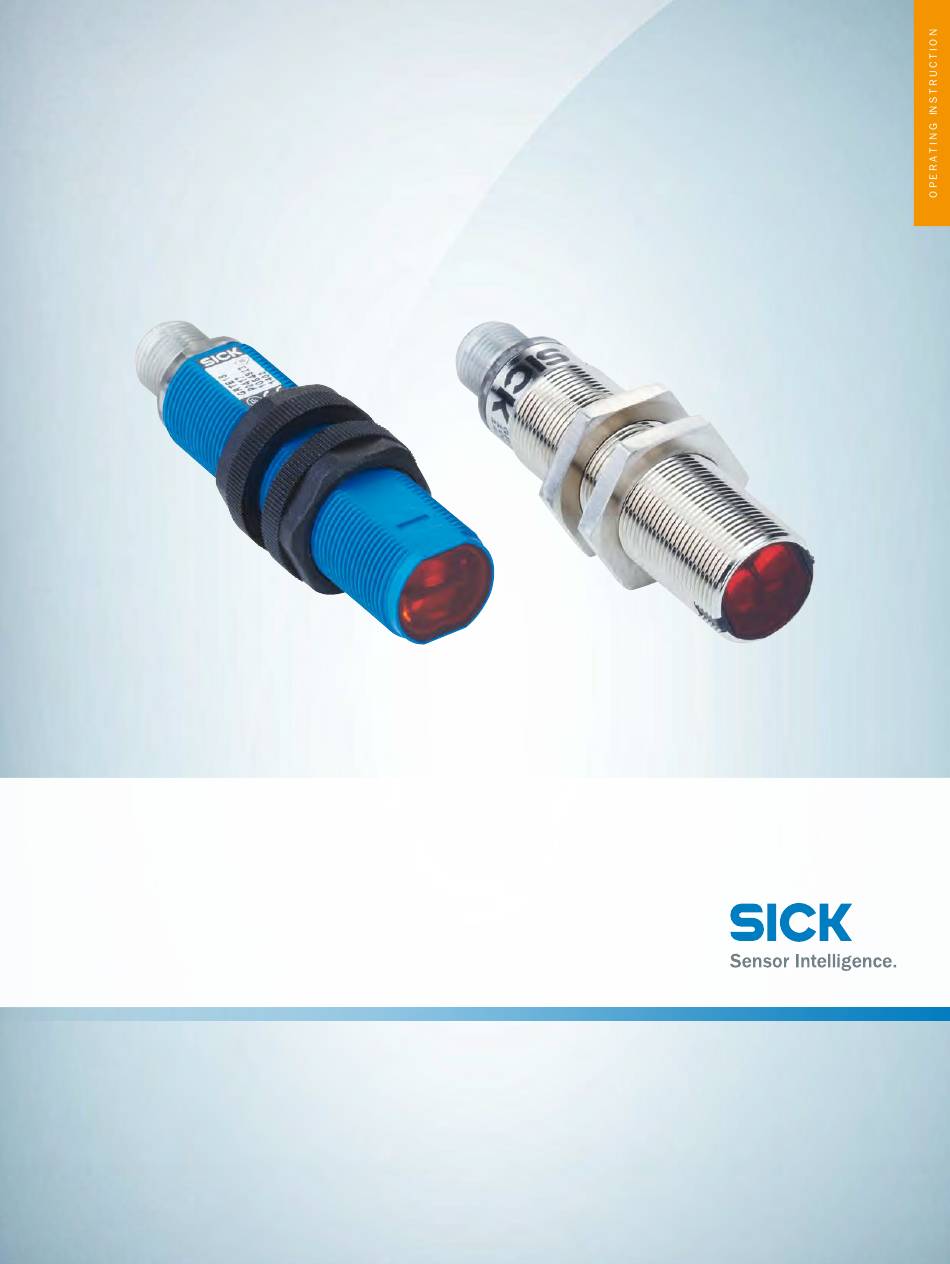

GRL18
Operating Instruction
DE/EN/FR/PT/IT/ES/ZH/JA/RU
8016955.16B5

Werbung

loading

Inhaltszusammenfassung für SICK GRL18

  • Seite 8 ■ notwendig sind. Bestimmungsgemäße Verwendung Die GRL18 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
  • Seite 9 Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [vgl. H] abgleichen (x = Schaltabstand, y = Funktionsreserve). Abb. 9: H Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-Pro‐ gramm). Sensor und Reflektor zueinander ausrichten. Maximal zulässiges Anzugsdrehmoment des Sensors von 2,0 Nm für Metall / 0,9 Nm für Kunststoff beachten [vgl.
  • Seite 10 Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (V > 0 V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED. Erläuterungen zum Anschlussschema (Grafik B): Schaltausgänge Q bzw. /Q (gemäß Grafik B): GRL18-P (PNP: Last -> M) GRL18-N (NPN: Last -> L+) | SICK Irrtuemer 8016955.16B5...
  • Seite 11 Oberflächen kann eine geringere Funktionsreserve empfehlenswert sein. Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und G heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatzbedingungen prü‐ fen. Siehe Abschnitt Fehlerdiagnose. Abb. 11: C Irrtuemer | SICK 8016955.16B5...
  • Seite 12 LED leuchtet nicht / Sensor ist defekt / Wenn Spannungsversorgung in Ordnung ist, dann Sensor austau‐ Green LED does not light up Sensor is faulty schen / If the power supply is OK, replace the sensor | SICK Irrtuemer 8016955.16B5...
  • Seite 13 Graphic E / Reflector is not suitable for the application in question (we recommend only using SICK reflectors) / Check sensing range and adjust if necessary, see Graphic E / Dis‐ tance between the sensor and the reflector is too long Signalunterbrechungen bei Objekt‐...
  • Seite 55 Запрещается вносить изменения в устройства. Право на ошибки и внесение изменений сохранено. Указанные свойства изделия и технические характеристики не являются гарантией. GRL18-xxx3x Sensing range Schaltab‐ Portée (avec Distância de Distanza di Distancia de 0.06 ... 7.2 m 开关距离 最大検出範 (with reflector stand (mit réflecteur...
