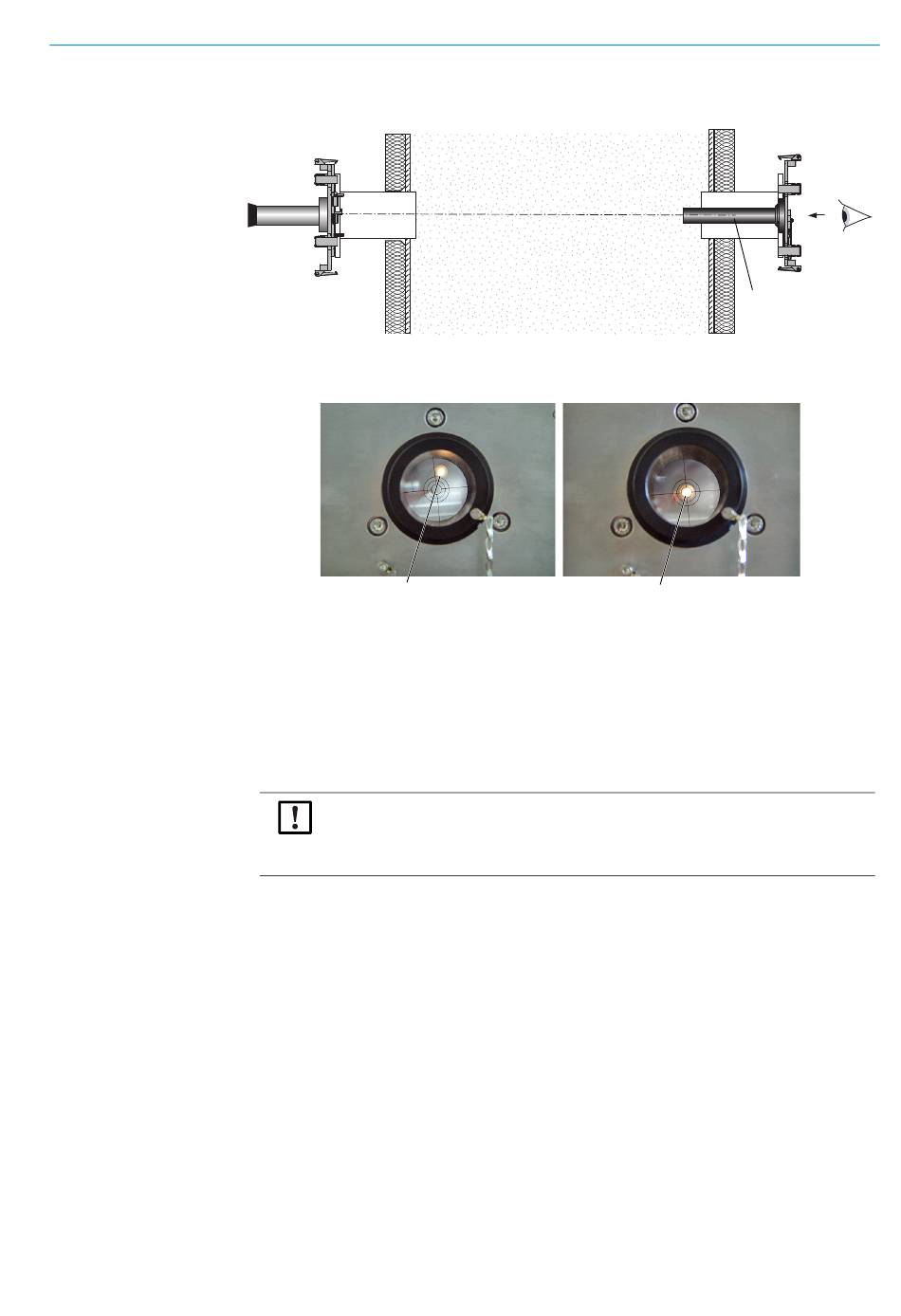

Abb. 6: Ausrichtung der Flansche mittels Justiervorrichtung
Lichtquelle
Abb. 7: Anzeige der optischen Ausrichtung - am Fenster des Justiertubus
Nicht korrekt ausgerichtet
– Justiervorrichtung mit Lichtquelle und Justiertubus gegeneinander tauschen. Wieder
den Flansch der den Justiertubus enthält ausrichten: Der Lichtfleck muss zentriert in
der Zielscheibe des Justiertubus erscheinen,
„Flansche mit Rohr" endgültig am Gaskanal befestigen.
5
Dabei darauf achten, dass sich die Ausrichtung der Flansche nicht verändert.
Maß „Aktive Messstrecke", Maß „Flansch - Flansch" und Ausrichtung kontrollieren.
6
Justiervorrichtung wieder abmontieren.
7
Ggf. Kanalisolierung anbringen (Das GM32 vor Hitze schützen).
8
HINWEIS: Umgebungstemperatur des GM32 beachten
▸
Bei heißem Gaskanal die Isolierung des Kanals und der Flansche so auslegen,
dass das GM32 vor hohen Temperaturen geschützt ist,
Seite 65.
GASKANALSEITIGE VORBEREITUNG
Korrekt ausgerichtet
siehe Abb. 7.
siehe „System: GM32",
B E T R I E B S A N L E I T U N G | GM32
3
Justiertubus
Denjenigen Flansch aus-
richten, an dessen Seite
sich der Justiertubus
befindet.
