5.2.5.2

Check cycle

5.2.5.3 Alignment check (automatische optische Ausrichtung prüfen; Option)
8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Ergebnisse des letzten Kontrollzyklus.

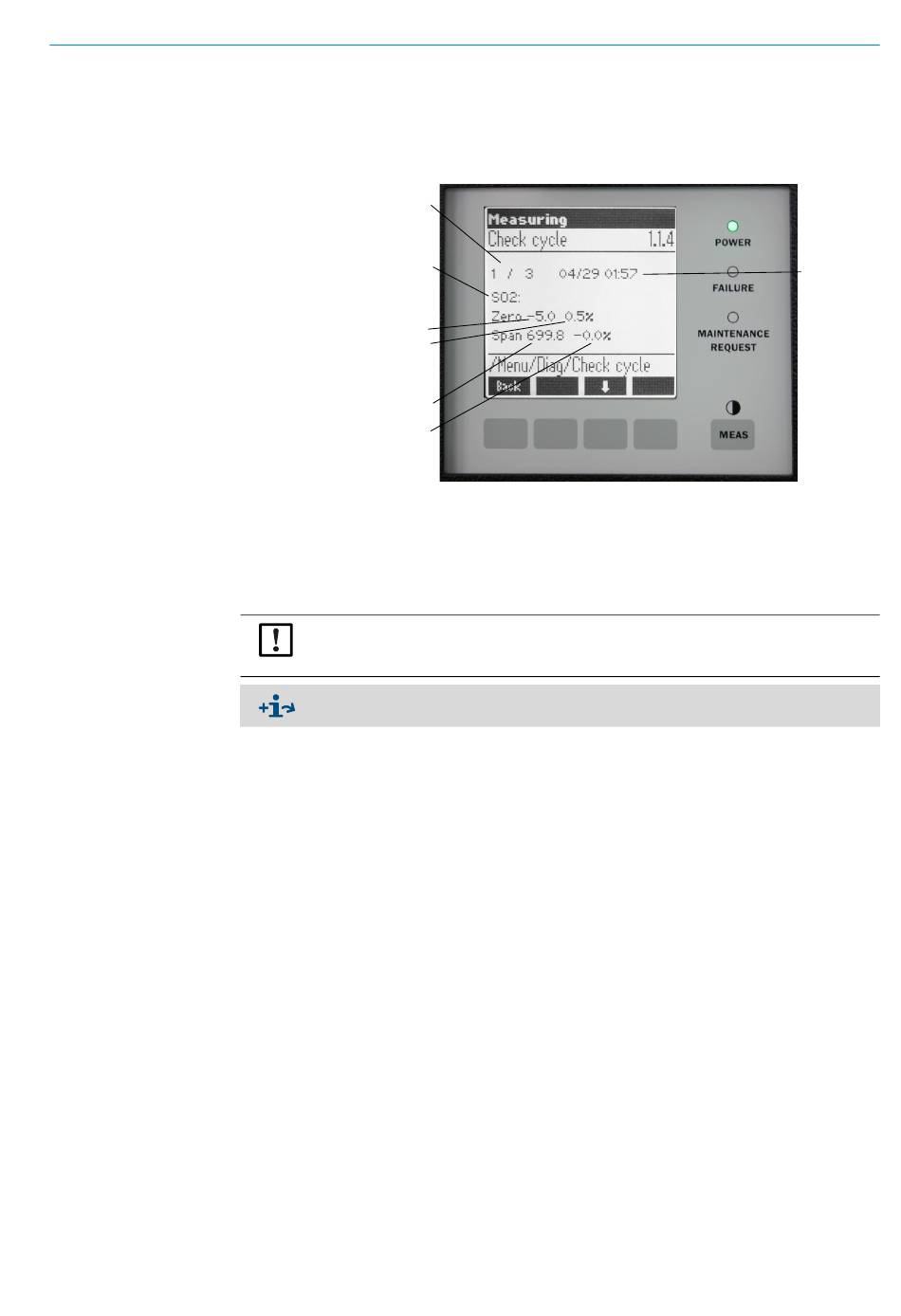

Abb. 30: Check cycle
Angezeigter Kanal
(Im Beispiel: Kanal 1 von 3;
entsprechend Parametrierung)
Gaskomponente
Ergebnis Nullpunktabgleich
Absoluter Wert (in parametrierter
Einheit)
Abweichung in Prozent vom MBE
Ergebnis Spanabgleich (70 %)
Absoluter Wert (in parametrierter
Einheit)
Abweichung in Prozent vom MBE
1 MBE = Messbereichsendwert:
Skalenendwert des zugeordneten Analogausgangs
In diesem Menü können Sie sich die Werte der automatischen optischen Ausrichtung anse-
hen.
▸
Führen Sie diese Prüfung nur bei betriebswarmer SE-Einheit (mind. 30 Minuten in
Betrieb) durch.
▸
Automatische Spiegeleinstellung - keine manuellen Verstellungen vornehmen.
Weitere Informationen,
▸
Pfeiltaste: Umschalten von Anzeige „Abweichung" auf „Verfahrene Schritte des Nach-
führspiegels".
▸
Menüpunkt verlassen: Taste „Back" drücken.
1
1
siehe „Adjustments", Seite
BEDIENUNG
Datum und
Uhrzeit
des letzten
Kontrollzyk-
lus
46.
