4.2 Übersicht über die Montageschritte
4.3

Montageskizze

28
B E T R I E B S A N L E I T U N G | GM32
Vorgehen
Transportsicherungen entfernen
Montage der Spülluftvorsätze an Flansch mit
Rohr
Montage des Geräteflansches am Spülluftvor-
satz
Ausrichtung der Geräteflansche und Spülluft-
vorsätze
Elektrischer Anschluss der SE-Einheit und
Reflektoreinheit
Anschalten der Energieversorgung
Inbetriebnahme der Spülluftversorgung
Montage der SE-Einheit und Reflektoreinheit
am Geräteflansch
Optische Feinausrichtung der SE-Einheit
Anbau der Wetterschutzhauben (Option)
Tabelle 6: Übersicht Montageschritte

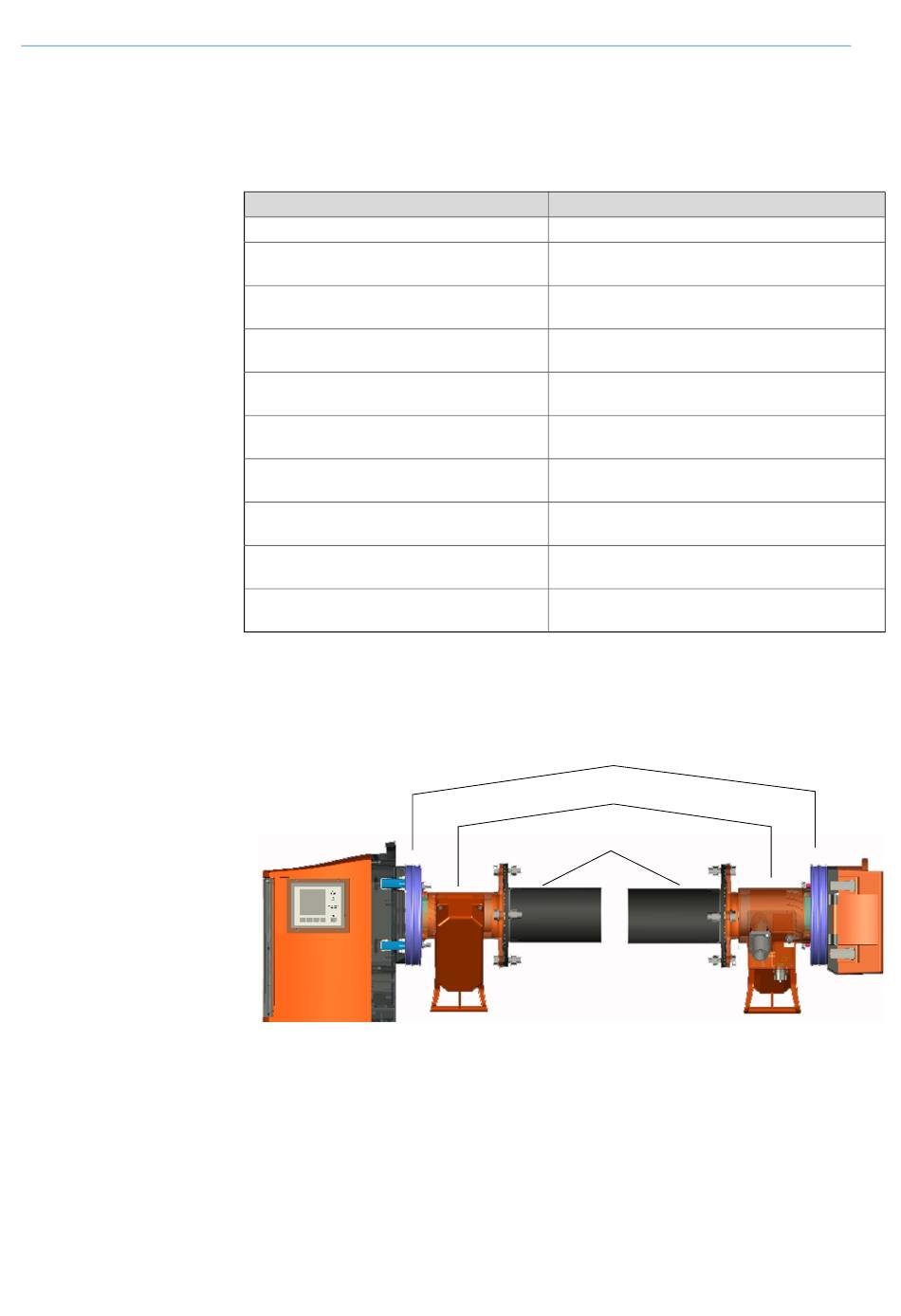

Abb. 13: Montageskizze
SE-Einheit
Verweis
siehe „Transportsicherungen", Seite 29
siehe „Montage der Spülluftvorsätze an Flansch mit
Rohr", Seite 30
siehe „Montage des Geräteflansches am Spülluft-
vorsatz", Seite 31
siehe „Ausrichtung der Geräteflansche und Spülluft-
vorsätze", Seite 32
siehe „Elektrischer Anschluss der SE-Einheit und
Reflektoreinheit", Seite 34
siehe „Anschalten der Energieversorgung des
GM32", Seite 34
siehe „Inbetriebnahme der Spülluftversorgung",
Seite 35
siehe „Montage der SE-Einheit und Reflektoreinheit
am Geräteflansch", Seite 36
siehe „Optische Feinausrichtung der SE-Einheit",
Seite 36
siehe „Anbau der Wetterschutzhauben (Option)",
Seite 39
Geräteflansch
Spülluftvorsatz
Flansch mit Rohr
