4
INBETRIEBNAHME
4.11 Montage der SE-Einheit und Reflektoreinheit am Geräteflansch
4.12

Optische Feinausrichtung der SE-Einheit

36
B E T R I E B S A N L E I T U N G | GM32
SE-Einheit montieren:
1
a) SE-Einheit am Geräteflansch in das Scharnier einsetzen (Aufschwenkrichtung vor-
zugsweise „links" angeschlagen).
b) Scharnierbolzen von oben einstecken.
HINWEIS: Wenn der Scharnierbolzen nicht richtig eingesteckt ist kann die
SE-Einheit beim Aufschwenken herunterfallen
▸
Stellen Sie sicher dass der Scharnierbolzen vollständig eingesteckt ist.

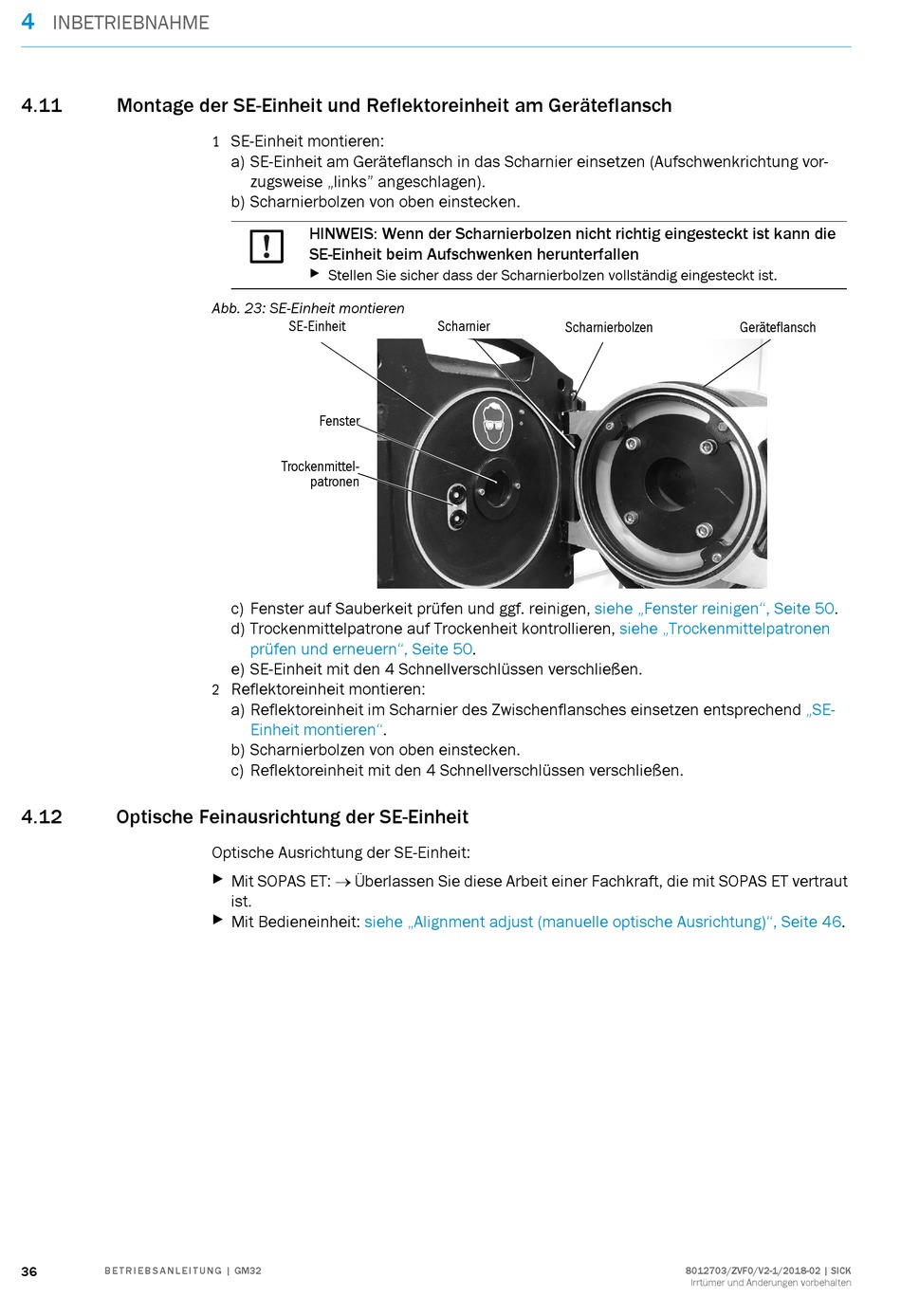

Abb. 23: SE-Einheit montieren
SE-Einheit
Fenster
Trockenmittel-
patronen
c) Fenster auf Sauberkeit prüfen und ggf. reinigen,
d) Trockenmittelpatrone auf Trockenheit kontrollieren,
prüfen und erneuern", Seite
e) SE-Einheit mit den 4 Schnellverschlüssen verschließen.
Reflektoreinheit montieren:
2
a) Reflektoreinheit im Scharnier des Zwischenflansches einsetzen entsprechend
Einheit montieren".
b) Scharnierbolzen von oben einstecken.
c) Reflektoreinheit mit den 4 Schnellverschlüssen verschließen.
Optische Ausrichtung der SE-Einheit:
▸
Mit SOPAS ET:   Überlassen Sie diese Arbeit einer Fachkraft, die mit SOPAS ET vertraut
ist.
▸
Mit Bedieneinheit: siehe „Alignment adjust (manuelle optische Ausrichtung)", Seite
Scharnier
Scharnierbolzen
siehe „Fenster reinigen", Seite
50.
Geräteflansch
siehe „Trockenmittelpatronen
8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
50.
„SE-
46.
