Aufbau des GM32

SE-Einheit
Bedienkonsole
(Bei Variante „Pro")
12
B E T R I E B S A N L E I T U N G | GM32
Das GM32 Ausführung Cross-Duct besteht aus:
Sende-Empfangseinheit (SE-Einheit)
●
Die SE-Einheit enthält optische und elektronische Baugruppen.
In der SE-Einheit erfolgt die Konzentrationsberechnung des Messgases nach dem Prinzip
der Absorptionsspektroskopie.
Reflektoreinheit
●
Die Reflektoreinheit reflektiert den Messstrahl zurück zur SE-Einheit.
Es gibt unterschiedliche Ausführungen für Strecken „Flansch - Flansch" von insgesamt
0,4 ... 12 m, siehe „Beispiel: Montagemöglichkeit", Seite 15
„Flansche mit Rohr" am Gaskanal", Seite
2 Spülluftvorsätze
●
Die Spülluftvorsätze enthalten Stutzen zum Anschluss von Spülluftschläuchen sowie
Anschlüsse externer Sensoren (Filterwächter der Spüllufteinheit, Temperatursensor).
2 „Flansche mit Rohr"
●
Die „Flansche mit Rohr" werden am Gaskanal montiert und enthalten die Flansche zur
Montage der Spülluftvorsätze.
Alternativ zu den gelieferten Flanschen können ANSI- oder DIN-Flansche verwendet wer-
den.
Bei Flansch DN125: Zwei Spüllufteinheiten.
●
Bei Flansch DN100: Eine Spüllufteinheit und 2 Luft-Schläuche zu SE- und Reflektorein-
heit.
Anschlusseinheit, siehe „Montage der Anschlusseinheit", Seite 18
●
schema", Seite 19.

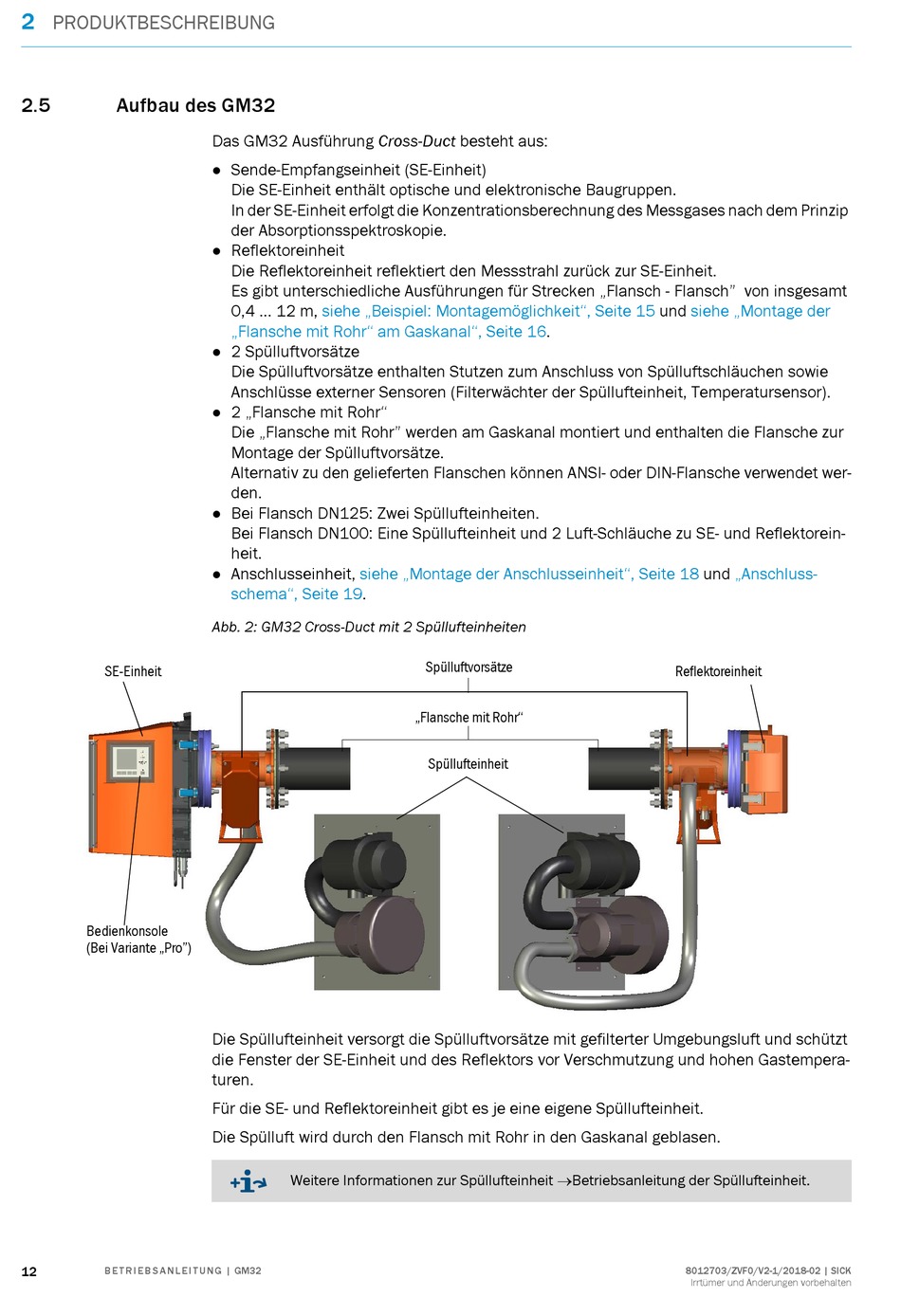

Abb. 2: GM32 Cross-Duct mit 2 Spüllufteinheiten
Die Spüllufteinheit versorgt die Spülluftvorsätze mit gefilterter Umgebungsluft und schützt
die Fenster der SE-Einheit und des Reflektors vor Verschmutzung und hohen Gastempera-
turen.
Für die SE- und Reflektoreinheit gibt es je eine eigene Spüllufteinheit.
Die Spülluft wird durch den Flansch mit Rohr in den Gaskanal geblasen.
Weitere Informationen zur Spüllufteinheit  Betriebsanleitung der Spüllufteinheit.
16.
Spülluftvorsätze
„Flansche mit Rohr"
Spüllufteinheit
und siehe „Montage der
und „Anschluss-
Reflektoreinheit
