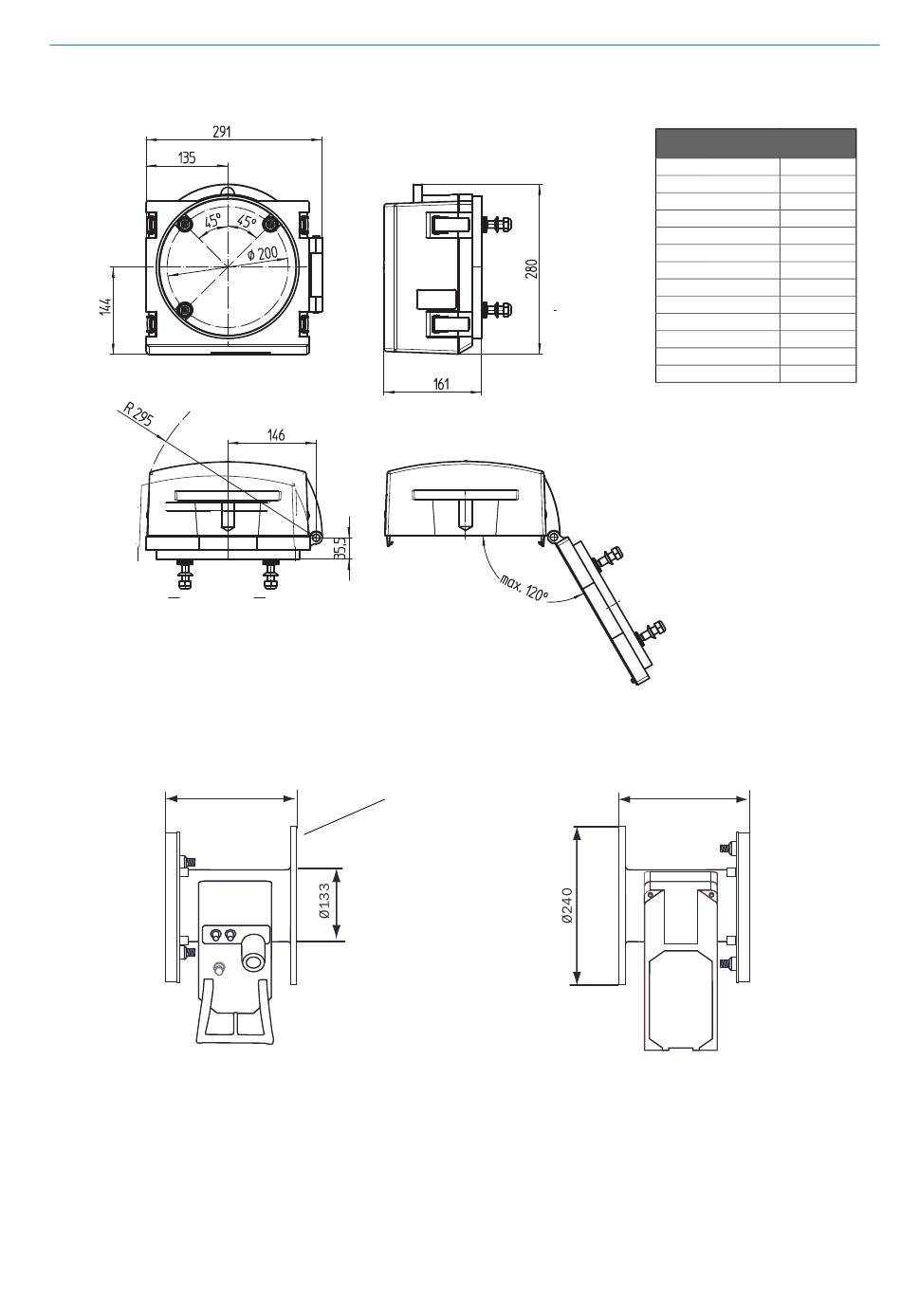

Abb. 43: GM32-Reflektor
Abb. 44: GM32 Spülluftvorsätze (SE-seitig – Reflektorseitig)
Flanschdichtung
TECHNISCHE DATEN
Strecke [m] Reflektor
Flansch - Flansch Teilenr.
0,4 ... 0,7 2046732
0,7 ... 1,2 2046731
1,2 ... 1,7 2046730
1,7 ... 2,0 2046729
2,0 ... 2,5 2046728
2,5 ... 3,0 2046721
3,0 ... 4,0 2046734
4,0 ... 5,0 2046735
5,0 ... 6,0 2046794
6,0 ... 7,0 2046838
7,0 ... 8,0 2046852
8,0 ... 10,0 2046854
10,0 ... 12,0 2046858
