4.5 Montage der Spülluftvorsätze an Flansch mit Rohr
30
B E T R I E B S A N L E I T U N G | GM32
Spülluftvorsätze nicht vertauschen.
Der Spülluftvorsatz an der SE-Einheit hat 2 Stecker.
●
Der Spülluftvorsatz an der Reflektoreinheit hat 1 Stecker.
●
An SE-Einheit:
1
Spülluftvorsatz an den Flansch mit Rohr montieren (Dichtung und 4 Schrauben).

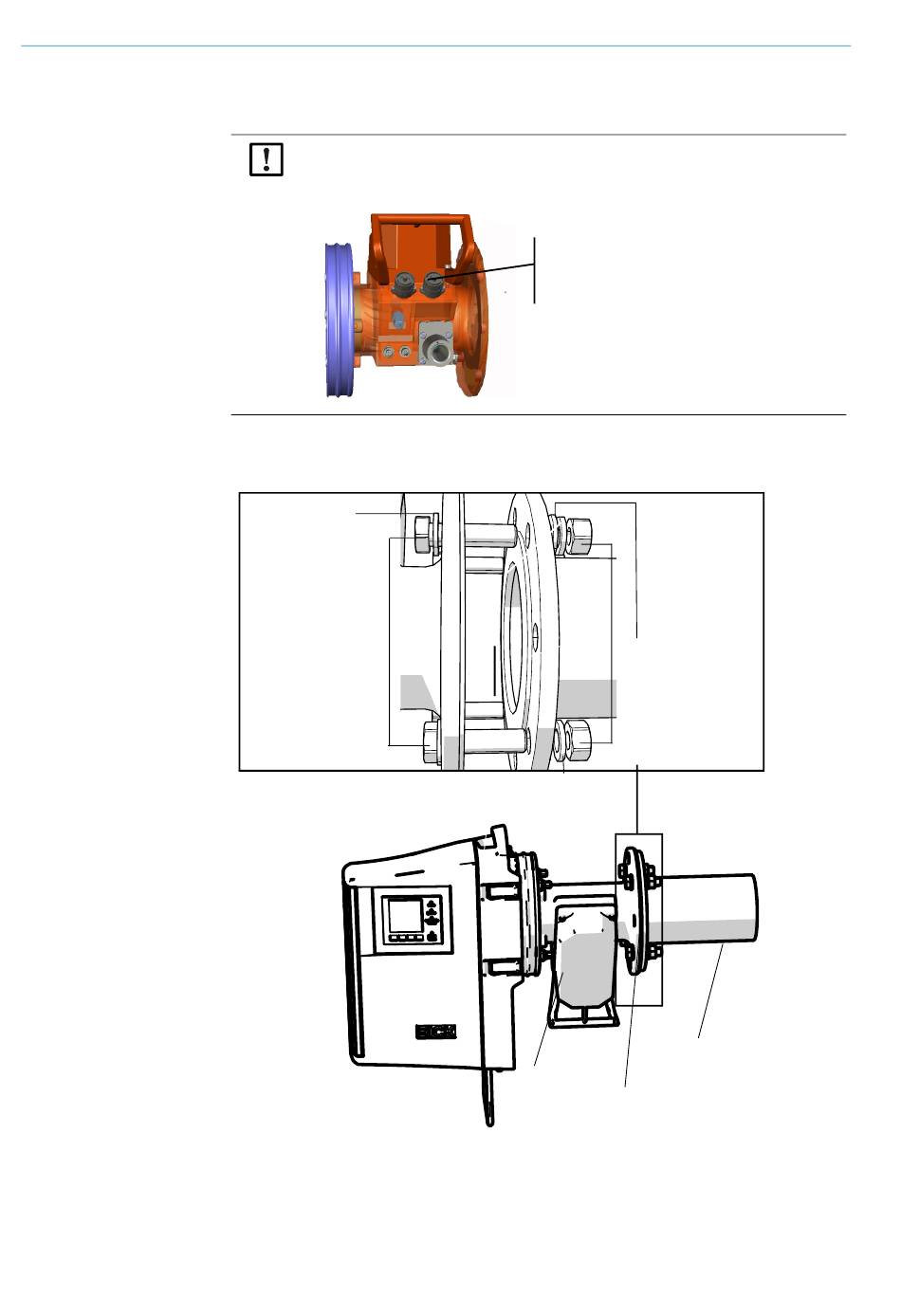

Abb. 15: Spülluftvorsatz an „Flansch mit Rohr" montiert
Unterlegscheibe
Schrauben
Abb. 16: Spülluftvorsatz an „Flansch mit Rohr" montiert
An Reflektorseite entsprechend montieren.
2
2 Stecker:
Spülluftvorsatz der SE-Einheit
1 Stecker:
Spülluftvorsatz der Reflektoreinheit
Muttern
Federscheiben
Flansch mit Rohr
Spülluftvorsatz
Flanschdichtung
