3.2 Übersicht über die Montageschritte (Kanalseitige Arbeiten)
SE-Einheit
Platzbedarf zum Öffnen der
SE-Einheit
ca. 1,5 m
8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Spezialwerkzeug / Hilfsmittel
Justiervorrichtung
Maulschlüssel
19 mm
24 mm
Schraubendreher für
0,6 x 3,5 mm
1,0 x 5,5 mm
Inbusschlüssel
3 mm
4 mm
5 mm
Persönliche Schutzausrüstung
Tabelle 2: Benötigtes Spezialwerkzeug/Hilfsmittel für die Montage

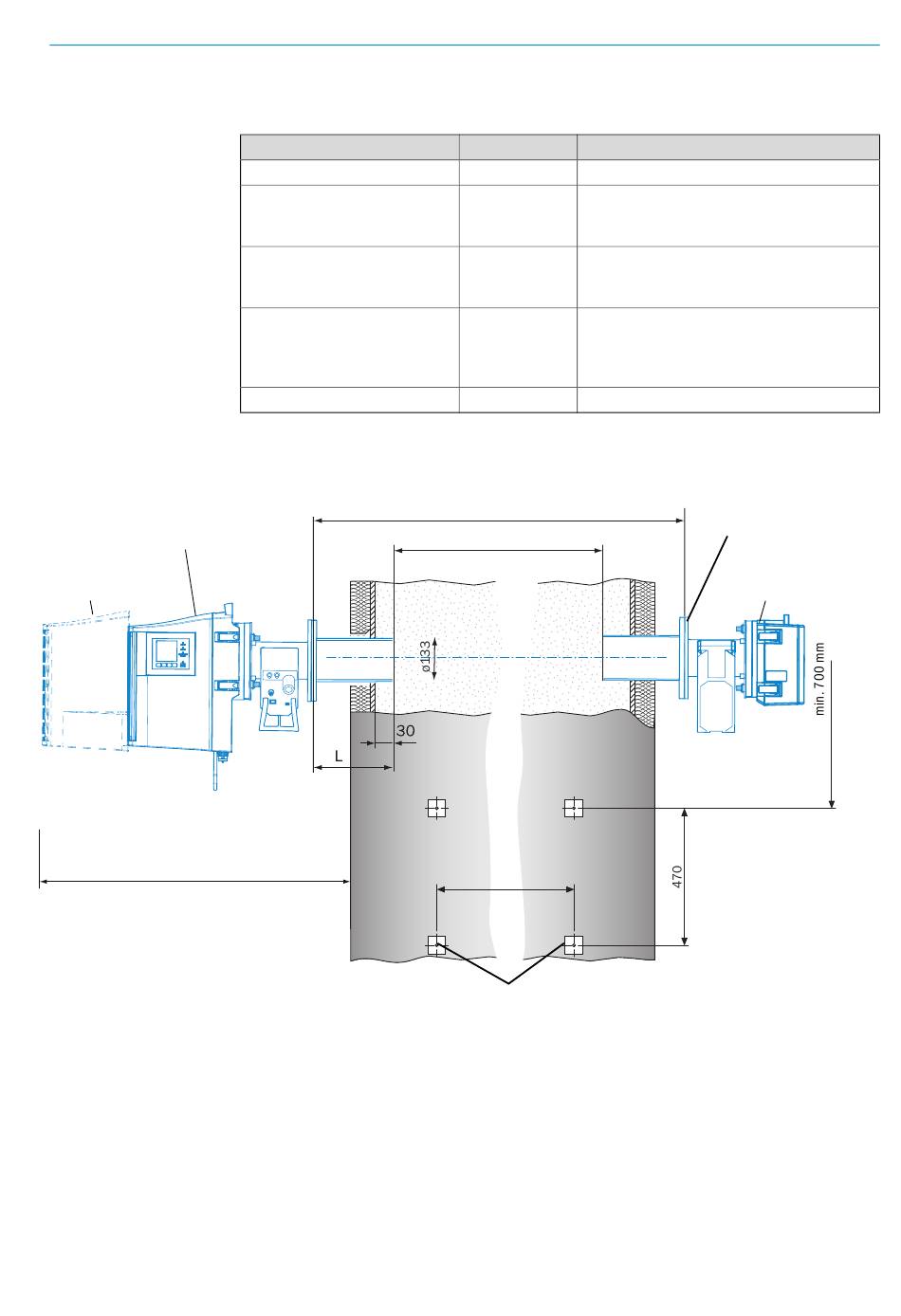

Abb. 4: Beispiel: Montagemöglichkeit
Befestigung (z. B. 4 Stahlrohre, 50 x 5 mm) für Spüllufteinheit
GASKANALSEITIGE VORBEREITUNG
Bestellnummer Benötigt für
2034121 Ausrichtung der „Flansche mit Rohr"
--- Flanschverschraubung
--- Anschlüsse
--- Anschlüsse
--- Schutz bei Arbeiten am Kamin
Strecke Flansch – Flansch
Aktive Messstrecke
Abweichung optische
Achse: max. 1°
min.
470
(Darstellung für 1 Einheit)
Montageflansch:
L = 240 mm (Standard)
Reflektoreinheit
