3.5.3

Elektrische Verbindungsleitungen zur SE-Einheit verlegen

8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten

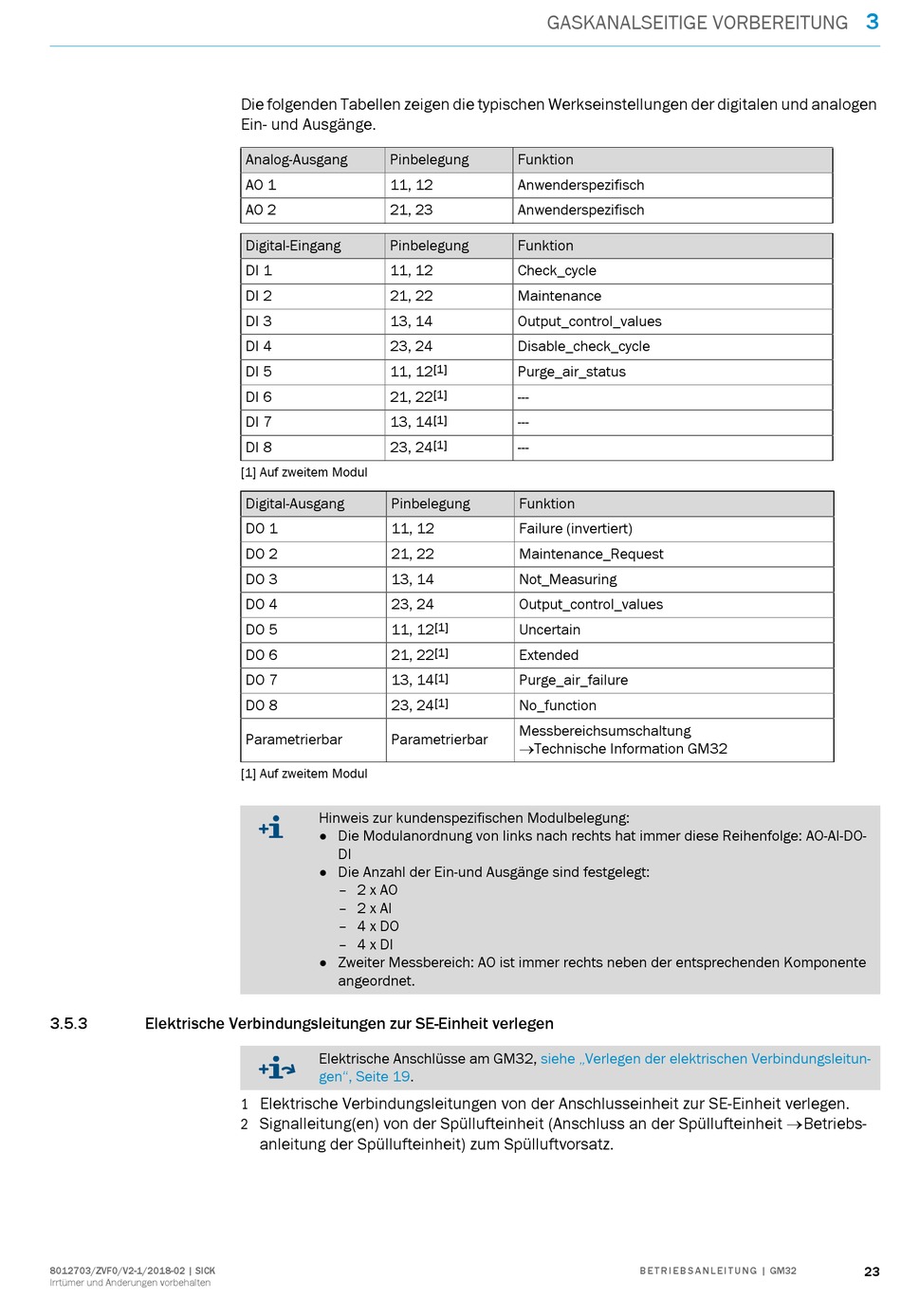

Die folgenden Tabellen zeigen die typischen Werkseinstellungen der digitalen und analogen
Ein- und Ausgänge.
Analog-Ausgang Pinbelegung
AO 1 11, 12
AO 2 21, 23
Digital-Eingang Pinbelegung
DI 1 11, 12
DI 2 21, 22
DI 3 13, 14
DI 4 23, 24
DI 5 11, 12
DI 6 21, 22
DI 7 13, 14
DI 8 23, 24
[1] Auf zweitem Modul
Digital-Ausgang Pinbelegung
DO 1 11, 12
DO 2 21, 22
DO 3 13, 14
DO 4 23, 24
DO 5 11, 12
DO 6 21, 22
DO 7 13, 14
DO 8 23, 24
Parametrierbar Parametrierbar
[1] Auf zweitem Modul
Hinweis zur kundenspezifischen Modulbelegung:
Die Modulanordnung von links nach rechts hat immer diese Reihenfolge: AO-AI-DO-
●
DI
Die Anzahl der Ein-und Ausgänge sind festgelegt:
●
– 2 x AO
– 2 x AI
– 4 x DO
– 4 x DI
Zweiter Messbereich: AO ist immer rechts neben der entsprechenden Komponente
●
angeordnet.
Elektrische Anschlüsse am GM32,
gen", Seite 19.
Elektrische Verbindungsleitungen von der Anschlusseinheit zur SE-Einheit verlegen.
1
Signalleitung(en) von der Spüllufteinheit (Anschluss an der Spüllufteinheit  Betriebs-
2
anleitung der Spüllufteinheit) zum Spülluftvorsatz.
GASKANALSEITIGE VORBEREITUNG
Funktion
Anwenderspezifisch
Anwenderspezifisch
Funktion
Check_cycle
Maintenance
Output_control_values
Disable_check_cycle
[1] Purge_air_status
[1]
---
[1] ---
[1] ---
Funktion
Failure (invertiert)
Maintenance_Request
Not_Measuring
Output_control_values
[1] Uncertain
[1]
Extended
[1] Purge_air_failure
[1] No_function
Messbereichsumschaltung
 Technische Information GM32
siehe „Verlegen der elektrischen Verbindungsleitun-
