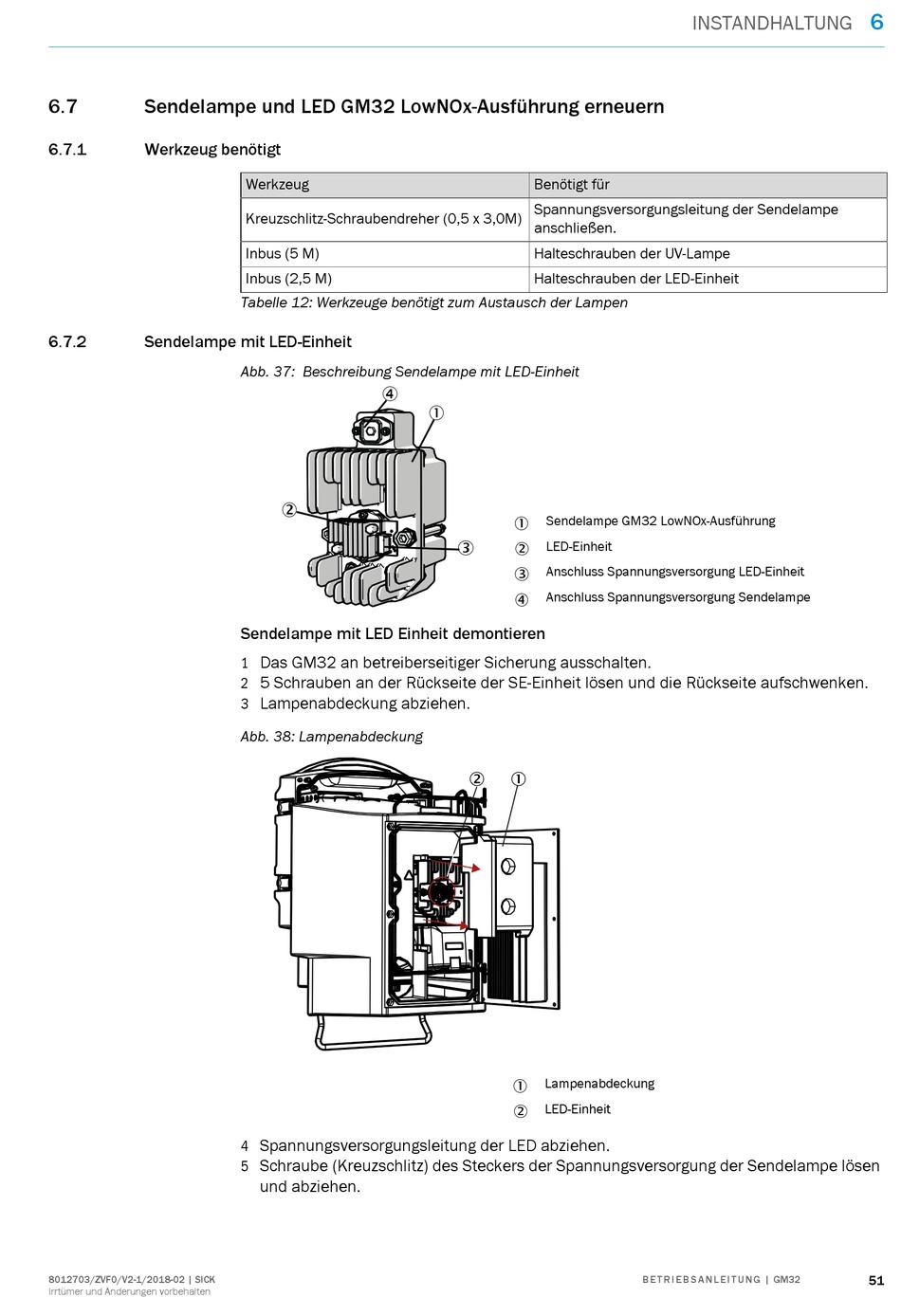

6.7 Sendelampe und LED GM32 LowNOx-Ausführung erneuern
6.7.1 Werkzeug benötigt
6.7.2

Sendelampe mit LED-Einheit

8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Werkzeug
Kreuzschlitz-Schraubendreher (0,5 x 3,0M)
Inbus (5 M)
Inbus (2,5 M)
Tabelle 12: Werkzeuge benötigt zum Austausch der Lampen
Abb. 37: Beschreibung Sendelampe mit LED-Einheit


Sendelampe mit LED Einheit demontieren
Das GM32 an betreiberseitiger Sicherung ausschalten.
1
5 Schrauben an der Rückseite der SE-Einheit lösen und die Rückseite aufschwenken.
2
Lampenabdeckung abziehen.
3
Abb. 38: Lampenabdeckung
Spannungsversorgungsleitung der LED abziehen.
4
Schraube (Kreuzschlitz) des Steckers der Spannungsversorgung der Sendelampe lösen
5
und abziehen.
Benötigt für
Spannungsversorgungsleitung der Sendelampe
anschließen.
Halteschrauben der UV-Lampe
Halteschrauben der LED-Einheit

Sendelampe GM32 LowNOx-Ausführung

LED-Einheit


Anschluss Spannungsversorgung LED-Einheit

Anschluss Spannungsversorgung Sendelampe

Lampenabdeckung

LED-Einheit

