3
GASKANALSEITIGE VORBEREITUNG
3.5.4

Energieversorgung vorbereiten

24
B E T R I E B S A N L E I T U N G | GM32
Vorkehrung gegen versehentliches Abschalten der Spülluftversorgung treffen.
▸
Trenneinrichtungen für die Spüllufteinheit mit deutlich sichtbarem Warnhinweis
gegen unbeabsichtigtes Ausschalten versehen.
Anforderungen an Anschlussleitung:
1
– Querschnitt: 3 x 1,5 mm
– Temperaturklasse: -40 ... +85 °C
Getrennte externe Trenneinrichtung vorsehen für:
2
– Anschlusseinheit, max. Leistungsaufnahme,
– Spüllufteinheiten ( Technische Daten der Spüllufteinheit)
– Trenneinrichtung als Trenneinrichtung für das GM32 kennzeichnen.
Elektrische Leitungen der Energieversorgung zur Anschlusseinheit verlegen und Energie-
3
versorgung in der Anschlusseinheit anschließen.
An PE muss immer ein Schutzleiter angeschlossen werden.

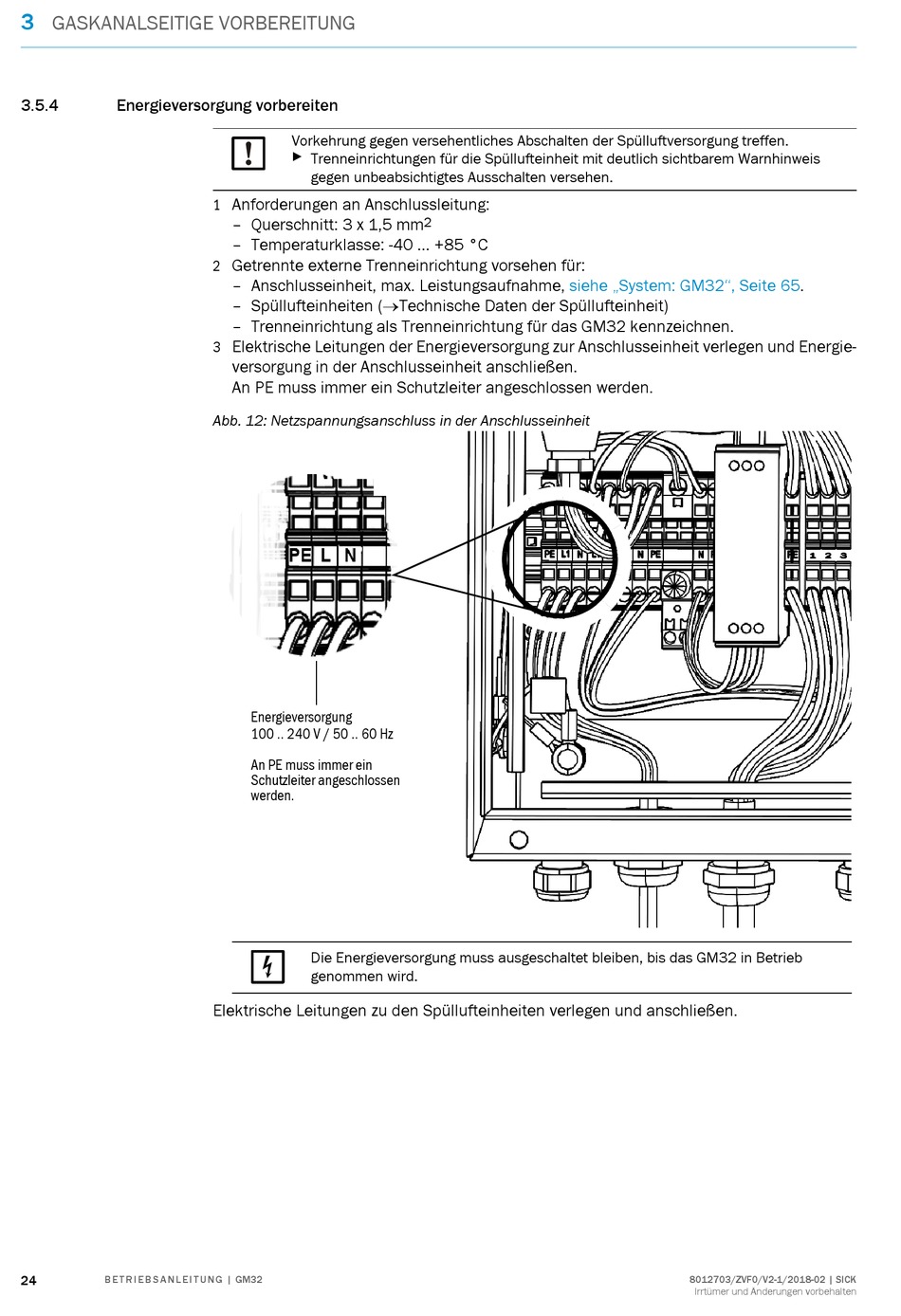

Abb. 12: Netzspannungsanschluss in der Anschlusseinheit
Energieversorgung
100 .. 240 V / 50 .. 60 Hz
An PE muss immer ein
Schutzleiter angeschlossen
werden.
Die Energieversorgung muss ausgeschaltet bleiben, bis das GM32 in Betrieb
genommen wird.
Elektrische Leitungen zu den Spüllufteinheiten verlegen und anschließen.
2
siehe „System: GM32", Seite 65.
