4
INBETRIEBNAHME
4.7 Ausrichtung der Geräteflansche und Spülluftvorsätze
32
B E T R I E B S A N L E I T U N G | GM32
VORSICHT: Augenverletzung durch unsachgemäßen Umgang mit UV- bzw. Blau-
licht-Strahlung
Der UV-Strahl der Deuterium Lampe, bzw. der Blaulichtstrahl der LED kann bei direktem
Augen- und Hautkontakt zu schweren Verletzungen führen. Daraus ergeben sich fol-
gende Sicherheitsmaßnahmen bei Arbeiten am eingeschaltetem Gerät mit Zugang zum
Lichtstrahlaustritt:
▸
Immer UV-Schutzbrille tragen (Entsprechend der Norm EN 170).
▸
Die UV-Brille bietet keinen Schutz vor Verletzungen durch Blaulicht-Strahlung, des-
halb die LED bei Arbeiten ausschalten.
An der Seite der SE-Einheit:
1
Justiervorrichtung mit Lichtquelle an den Geräteflansch der SE-Einheit ansetzen und mit
den Schnellverschlüssen befestigen.
Bei GM32 LowNOx-Ausführung: Überprüfen, dass die blaue Lichtquelle (LED) ausge-
2
schaltet ist.

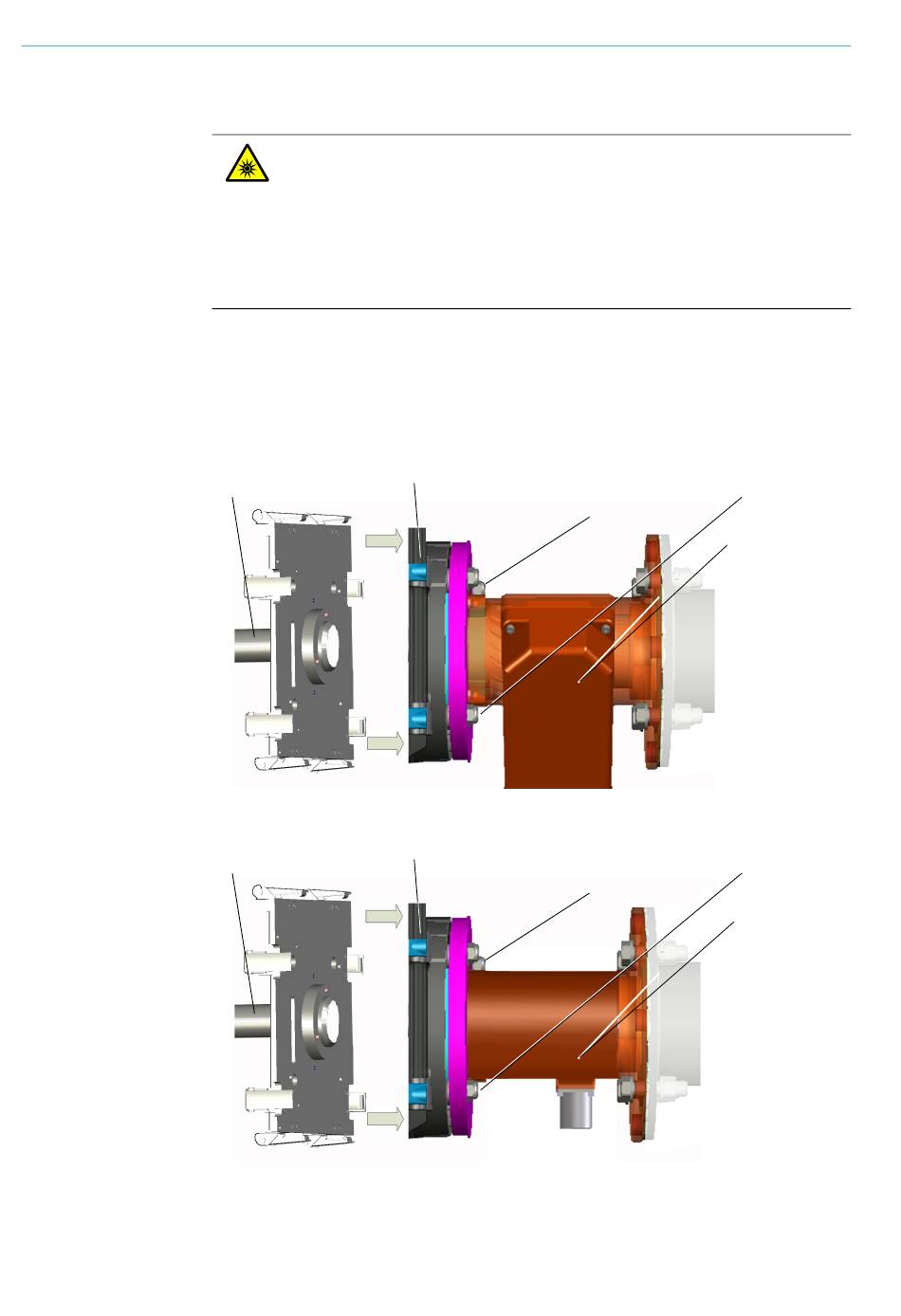

Abb. 18: Justiervorrichtung (hier dargestellt: Lichtquelle an Geräteflansch der SE-Einheit)
Geräteflansch
Justiervorrichtung
mit Lichtquelle
Abb. 19: Justiervorrichtung (hier dargestellt: Lichtquelle an Geräteflansch der SE-Einheit)
Justiervorrichtung
Geräteflansch
mit Lichtquelle
Schraube für
horizontale Verstellung
(hintere Schraube)
Schraube für
horizontale Verstellung
(hintere Schraube)
8012703/ZVF0/V2-1/2018-02 | SICK
Schraube für
vertikale Verstellung
Spülluftvorsatz
Schraube für
vertikale Verstellung
Spülluftvorsatz
