SICK G6L Betriebsanleitung

SICK G6L Betriebsanleitung

Miniatur-lichtschranke
Vorschau ausblenden Andere Handbücher für G6L:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14
O P E R A T I N G I N S T R U C T I O N
GL6L
Miniature photoelectric sensors
Inhaltsverzeichnis

Fehlerbehebung

loading

Inhaltszusammenfassung für SICK G6L

  • Seite 14: Hersteller

    Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zuläs‐ sig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftli‐...
  • Seite 15 Betriebs- und Statusanzeigen............16 Montage....................17 Elektrische Installation..............17 Inbetriebnahme................. 19 18.1 Angleichung....................18.2 Schaltabstand................... 18.3 Einstellungen..................... Störungsbehebung................20 Demontage und Entsorgung............21 Wartung....................21 Technische Daten................22 22.1 Maßzeichnung................... 22.2 Lichtfleckdiagramm.................. 8025389 / 24.06.2020 | SICK Subject to change without notice...
  • Seite 16: Allgemeine Sicherheitshinweise

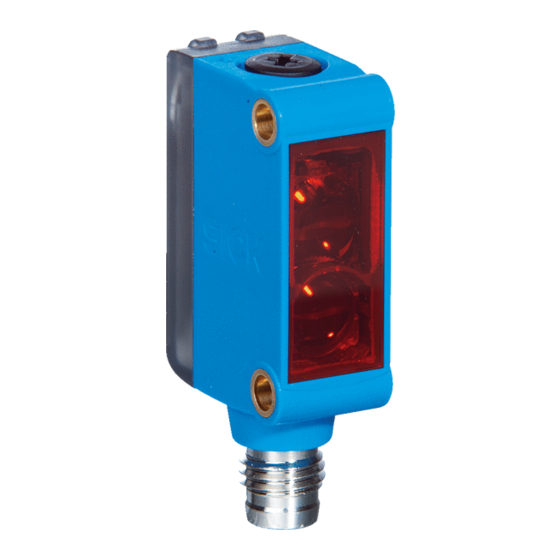

    Die GL6L ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Verwendung und bei Verän‐ derungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK Betriebs- und Statusanzeigen GL6L-xxx1x 8025389 / 24.06.2020 | SICK...
  • Seite 17: Montage

    Anzeige-LED grün: Versorgungsspannung aktiv GL6L-xxx3x Sensor ohne Einstellmöglichkeit: Sensor ist eingestellt und betriebsbereit. Montage Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör- Programm). Sensor und Reflektor zueinander ausrichten. Elektrische Installation Anschluss der Sensoren muss spannungsfrei (U = 0 V) erfolgen. Je nach Anschlussart sind die folgenden Informationen zu beachten: –...
  • Seite 18 D.ON, PNP: Q (≤ 100 mA) ‒ (M) ‒ (M) + (L+) + (L+) + (L+) -Nx1xx -Nx2xx -Nx5xx -Nx6xx L.ON, NPN Open Collector Q (≤ 100 mA) ‒ (M) ‒ (M) ‒ (M) 8025389 / 24.06.2020 | SICK Subject to change without notice...
  • Seite 19: Inbetriebnahme

    6] (x = Schaltabstand, y = Funktionsreserve). Nach der Ausrichtung ein nicht transparentes Objekt im Strahlweg platzieren. Mithilfe Abbildung X die Funktion überprüfen. Wenn sich der Schaltausgang nicht entspre‐ chend Abbildung X verhält, die Einsatzbedingungen prüfen. 8025389 / 24.06.2020 | SICK Subject to change without notice...
  • Seite 20: Einstellungen

    Sensor ist noch betriebsbe‐ Betriebsbedingungen prüfen: reit, aber die Betriebsbedin‐ Lichtstrahl (Lichtfleck) voll‐ gungen sind nicht optimal ständig auf den Reflektor aus‐ richten / Reinigung der opti‐ schen Flächen (Sensor und 8025389 / 24.06.2020 | SICK Subject to change without notice...
  • Seite 21: Demontage Und Entsorgung

    Grenzflächen zu reinigen • Verschraubungen und Steckverbindungen zu überprüfen Veränderungen an Geräten dürfen nicht vorgenommen werden. Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und techni‐ sche Daten stellen keine Garantieerklärung dar. 8025389 / 24.06.2020 | SICK Subject to change without notice...
  • Seite 22: Technische Daten

    Betriebsumgebungstemperatur -20 ... +50 °C Für einen zuverlässigen Betrieb empfehlen wir die Verwendung von Feintripel-Reflektoren oder Reflexionsfolie. Geeignete Reflektoren und Folien finden Sie im Zubehör-Programm von Sick. Die Verwendung von Reflektoren mit großer Tripelstruktur kann die Funktionsfähigkeit beeinträchtigen. Grenzwerte. U -Anschlüsse verpolsicher.
  • Seite 23: Maßzeichnung

    Abbildung 8: Maßzeichnung Mitte Optikachse, Sender Mitte Optikachse, Empfänger Bedien- und Anzeigeelemente Befestigungsgewinde M3 22.2 Lichtfleckdiagramm Durchmesser in mm Ø 3,5 Ø 28 Ø 58 Ø 70 Abstand in m 8025389 / 24.06.2020 | SICK Subject to change without notice...
  • Seite 57 I N S T R U C C I O N E S D E U S O GL6L Fotocélulas miniatura...
  • Seite 68 操 作 指 南 GL6L 微型光电传感器...
  • Seite 79 取 扱 説 明 書 GL6L 超小型光電センサ...
