4.6 Montage des Geräteflansches am Spülluftvorsatz
8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Empfehlung: Um die Handhabung bei der Montage zu erleichtern:
1
Vor Montage die SE-Einheit vom Geräteflansch abnehmen,
Abnehmen der SE-Einheit", Seite
Montage an SE-Einheit-Seite:
2

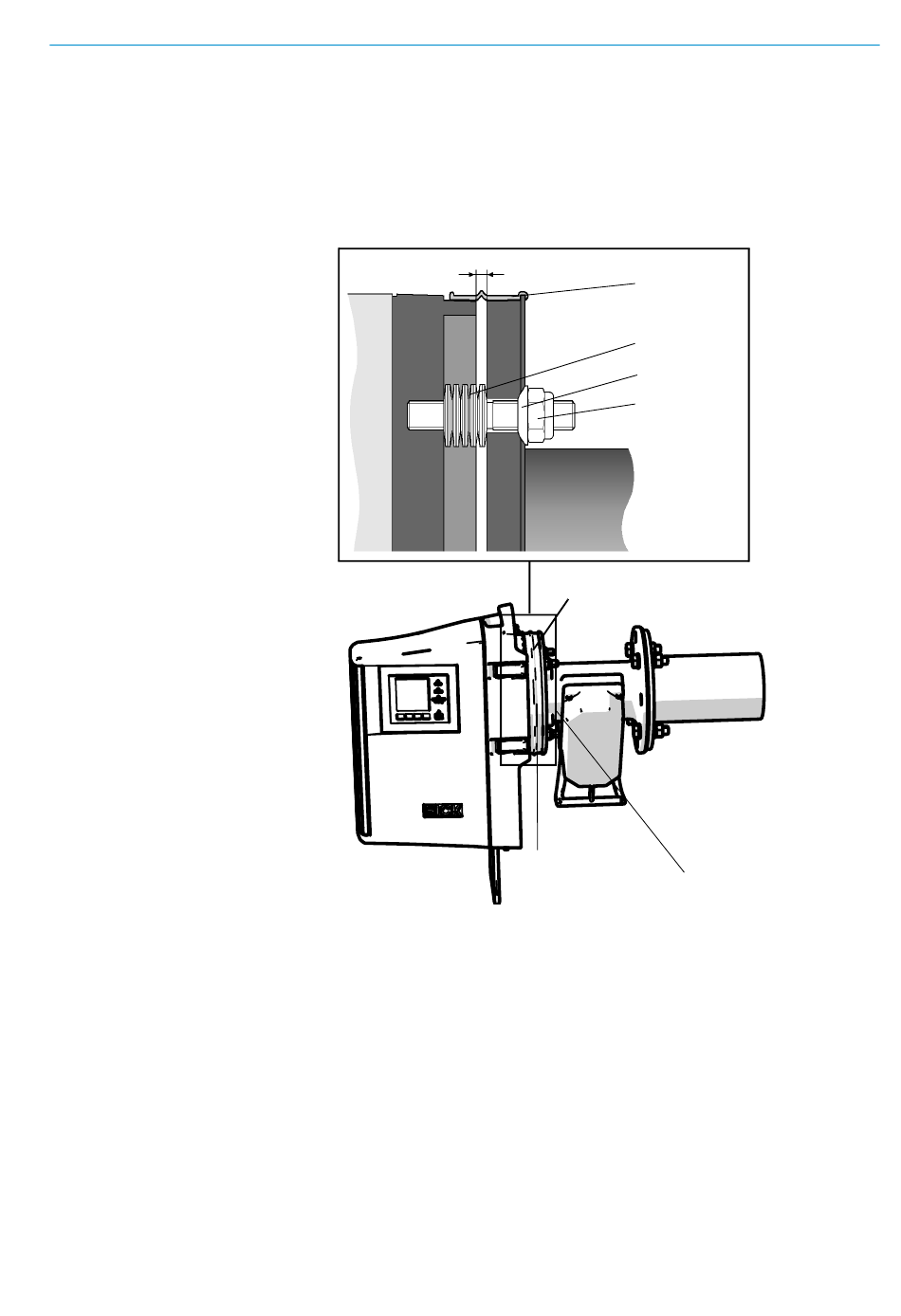

Abb. 17: Geräteflansch an Spülluftvorsatz montieren
a) Jeweils 10 Tellerfedern, einzeln gegeneinander gerichtet, auf die drei Gewindebolzen
am Geräteflansch stecken.
b) Den Dichtungsring über den Flansch des Spülluftvorsatzes ziehen und lose über die
Spüllufteinheit hängen.
c) Den Geräteflansch auf den Spülluftvorsatz stecken.
d) Die Zentrierscheiben aufstecken.
Wichtig: Die Richtung der Zentrierscheibe beachten: Die konvexe Seite muss in die
Nut am Spülluftvorsatz passen.
e) Die selbstsichernden Muttern mit einem Maulschlüssel (19 mm) so anziehen, dass
die Tellerfedern leicht zusammengepresst werden und ein gleichmäßiger Spalt von ca.
4 mm verbleibt.
f) Den Dichtungsring über dem Spalt anbringen,
An Reflektoreinheit-Seite entsprechend montieren.
3
49.
Spalt: 4 ± 0.5 mm
Flanschdichtung
Geräteflansch
INBETRIEBNAHME
siehe „Aufschwenken und
Dichtring
10 Tellerfedern
Zentrierscheibe
Mutter
Spülluftvorsatz
siehe Abb. 17.
