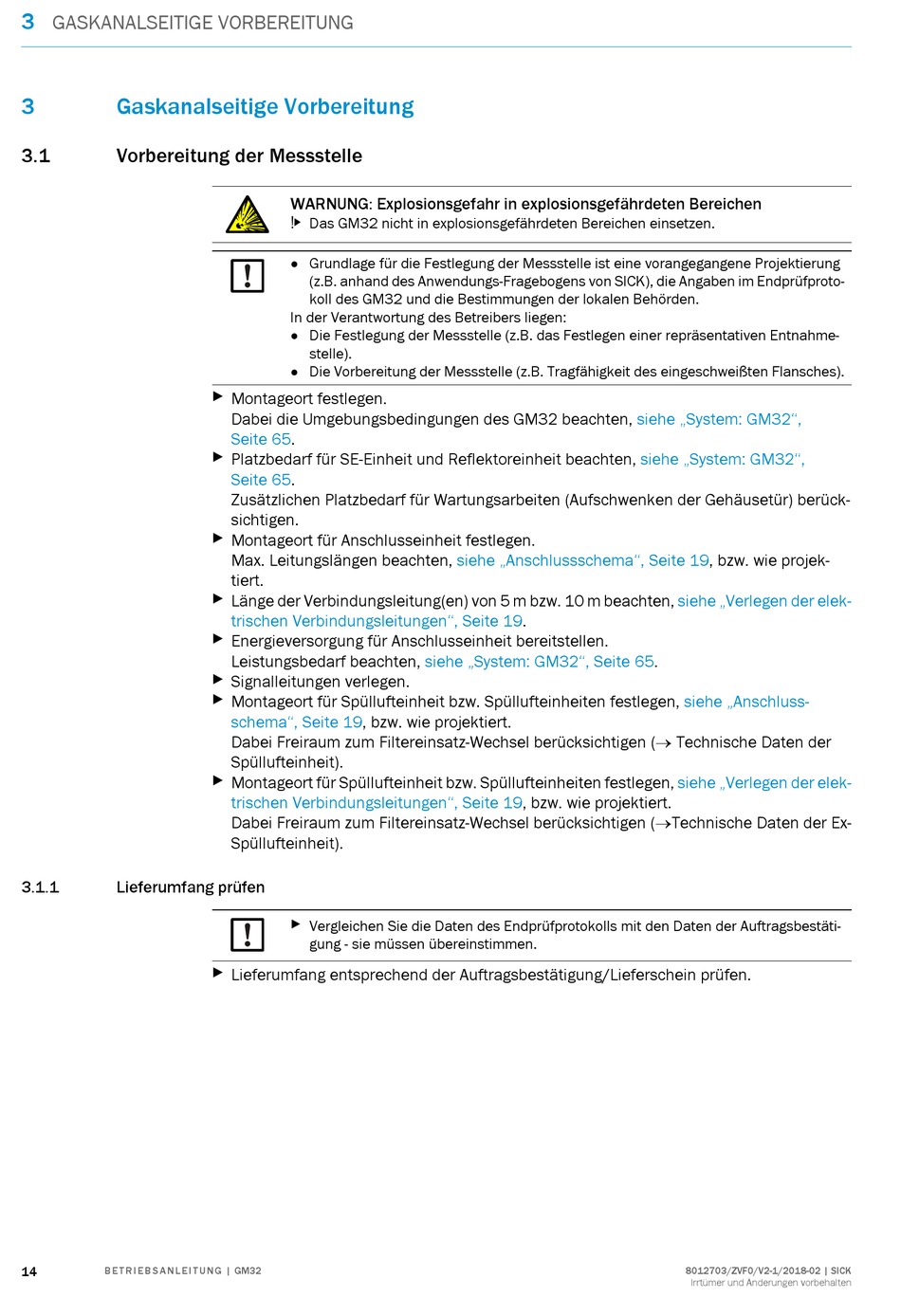

GASKANALSEITIGE VORBEREITUNG

3 Gaskanalseitige Vorbereitung
3.1

Vorbereitung der Messstelle

3.1.1 Lieferumfang prüfen
14
B E T R I E B S A N L E I T U N G | GM32
WARNUNG: Explosionsgefahr in explosionsgefährdeten Bereichen
!▸
Das GM32 nicht in explosionsgefährdeten Bereichen einsetzen.
Grundlage für die Festlegung der Messstelle ist eine vorangegangene Projektierung
●
(z.B. anhand des Anwendungs-Fragebogens von SICK), die Angaben im Endprüfproto-
koll des GM32 und die Bestimmungen der lokalen Behörden.
In der Verantwortung des Betreibers liegen:
Die Festlegung der Messstelle (z.B. das Festlegen einer repräsentativen Entnahme-
●
stelle).
Die Vorbereitung der Messstelle (z.B. Tragfähigkeit des eingeschweißten Flansches).
●
▸
Montageort festlegen.
Dabei die Umgebungsbedingungen des GM32 beachten,
Seite 65.
▸
Platzbedarf für SE-Einheit und Reflektoreinheit beachten,
Seite 65.
Zusätzlichen Platzbedarf für Wartungsarbeiten (Aufschwenken der Gehäusetür) berück-
sichtigen.
▸
Montageort für Anschlusseinheit festlegen.
Max. Leitungslängen beachten,
tiert.
▸
Länge der Verbindungsleitung(en) von 5 m bzw. 10 m beachten,
trischen Verbindungsleitungen", Seite
▸
Energieversorgung für Anschlusseinheit bereitstellen.
Leistungsbedarf beachten,
▸
Signalleitungen verlegen.
▸
Montageort für Spüllufteinheit bzw. Spüllufteinheiten festlegen,
schema", Seite 19, bzw. wie projektiert.
Dabei Freiraum zum Filtereinsatz-Wechsel berücksichtigen (  Technische Daten der
Spüllufteinheit).
▸
Montageort für Spüllufteinheit bzw. Spüllufteinheiten festlegen,
trischen Verbindungsleitungen", Seite
Dabei Freiraum zum Filtereinsatz-Wechsel berücksichtigen ( Technische Daten der Ex-
Spüllufteinheit).
▸
Vergleichen Sie die Daten des Endprüfprotokolls mit den Daten der Auftragsbestäti-
gung - sie müssen übereinstimmen.
▸
Lieferumfang entsprechend der Auftragsbestätigung/Lieferschein prüfen.
siehe „Anschlussschema", Seite
19.
siehe „System: GM32", Seite
19, bzw. wie projektiert.
siehe „System: GM32",
siehe „System: GM32",
19, bzw. wie projek-
siehe „Verlegen der elek-
65.
siehe „Anschluss-
siehe „Verlegen der elek-
