5
BEDIENUNG
5.2

Bedienkonsole

5.2.1

Statusanzeigen (LEDs)

5.2.2

Tastenbelegung

5.2.3

Kontrast einstellen

42
B E T R I E B S A N L E I T U N G | GM32
Die Bedienkonsole befindet sich an der rechten Gehäuseseite der SE-Einheit.

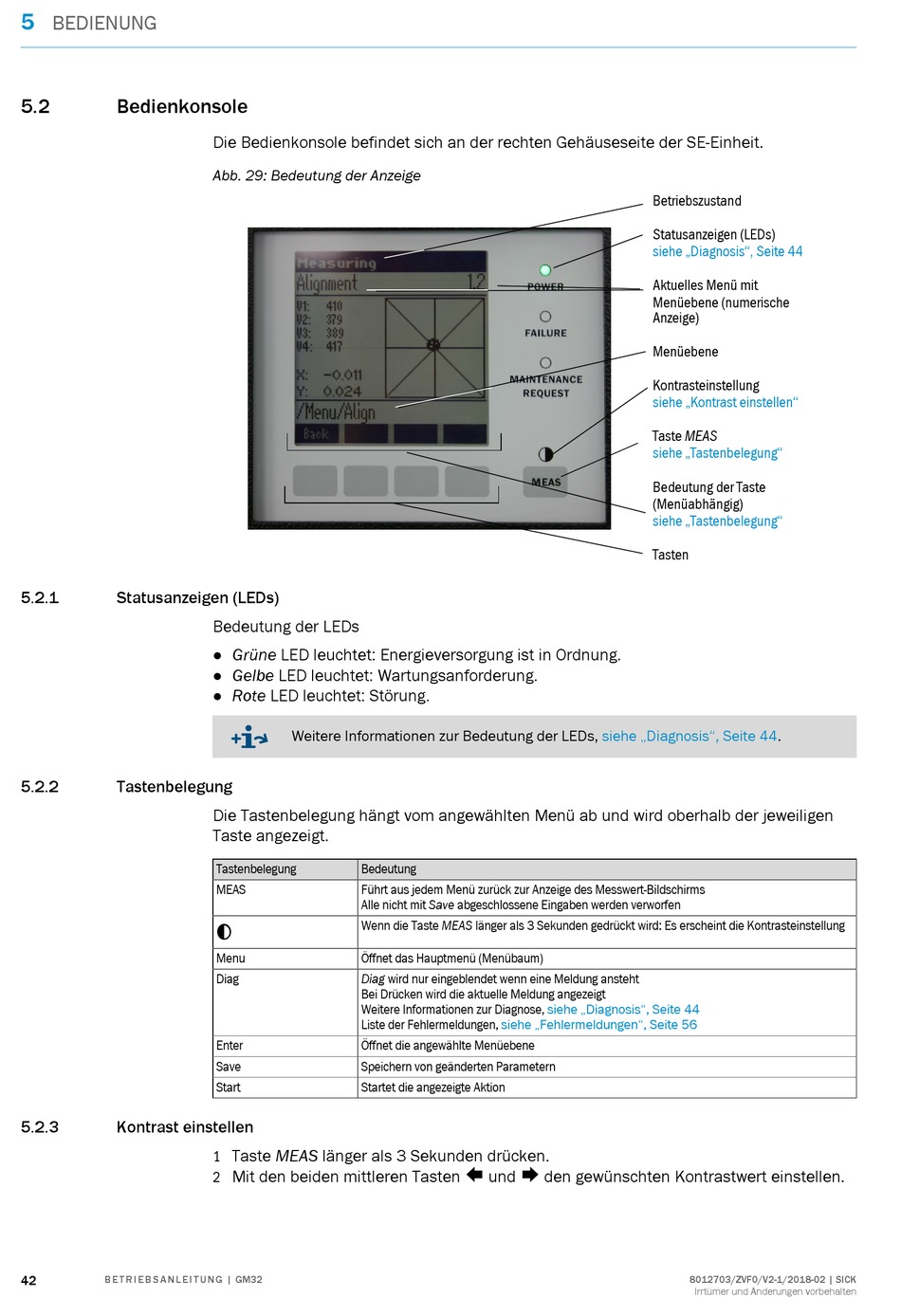

Abb. 29: Bedeutung der Anzeige
Bedeutung der LEDs
Grüne LED leuchtet: Energieversorgung ist in Ordnung.
●
Gelbe LED leuchtet: Wartungsanforderung.
●
Rote LED leuchtet: Störung
●
Weitere Informationen zur Bedeutung der LEDs,
Die Tastenbelegung hängt vom angewählten Menü ab und wird oberhalb der jeweiligen
Taste angezeigt.
Tastenbelegung Bedeutung
MEAS Führt aus jedem Menü zurück zur Anzeige des Messwert-Bildschirms
Alle nicht mit Save abgeschlossene Eingaben werden verworfen
Wenn die Taste MEAS länger als 3 Sekunden gedrückt wird: Es erscheint die Kontrasteinstellung

Menu Öffnet das Hauptmenü (Menübaum)
Diag Diag wird nur eingeblendet wenn eine Meldung ansteht
Bei Drücken wird die aktuelle Meldung angezeigt
Weitere Informationen zur Diagnose,
Liste der Fehlermeldungen,
Enter Öffnet die angewählte Menüebene
Save Speichern von geänderten Parametern
Start Startet die angezeigte Aktion
Taste MEAS länger als 3 Sekunden drücken.
1
Mit den beiden mittleren Tasten
2
.
siehe „Diagnosis", Seite 44
siehe „Fehlermeldungen", Seite 56
 
und den gewünschten Kontrastwert einstellen.
Betriebszustand
Statusanzeigen (LEDs)
siehe „Diagnosis", Seite 44
Aktuelles Menü mit
Menüebene (numerische
Anzeige)
Menüebene
Kontrasteinstellung
siehe „Kontrast einstellen"
Taste MEAS
siehe „Tastenbelegung"
Bedeutung der Taste
(Menüabhängig)
siehe „Tastenbelegung"
Tasten
siehe „Diagnosis", Seite 44.
