4.14

Anbau der Wetterschutzhauben (Option)

8012703/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
Die Montage der Wetterschutzhaube ist an Sende-Empfangseinheit und Reflektoreinheit
identisch.
Im folgenden wird die Montage der Wetterschutzhaube an der Sende-Empfangseinheit
beschrieben.
Wetterschutzhaube für Reflektoreinheit,
Seite 78.

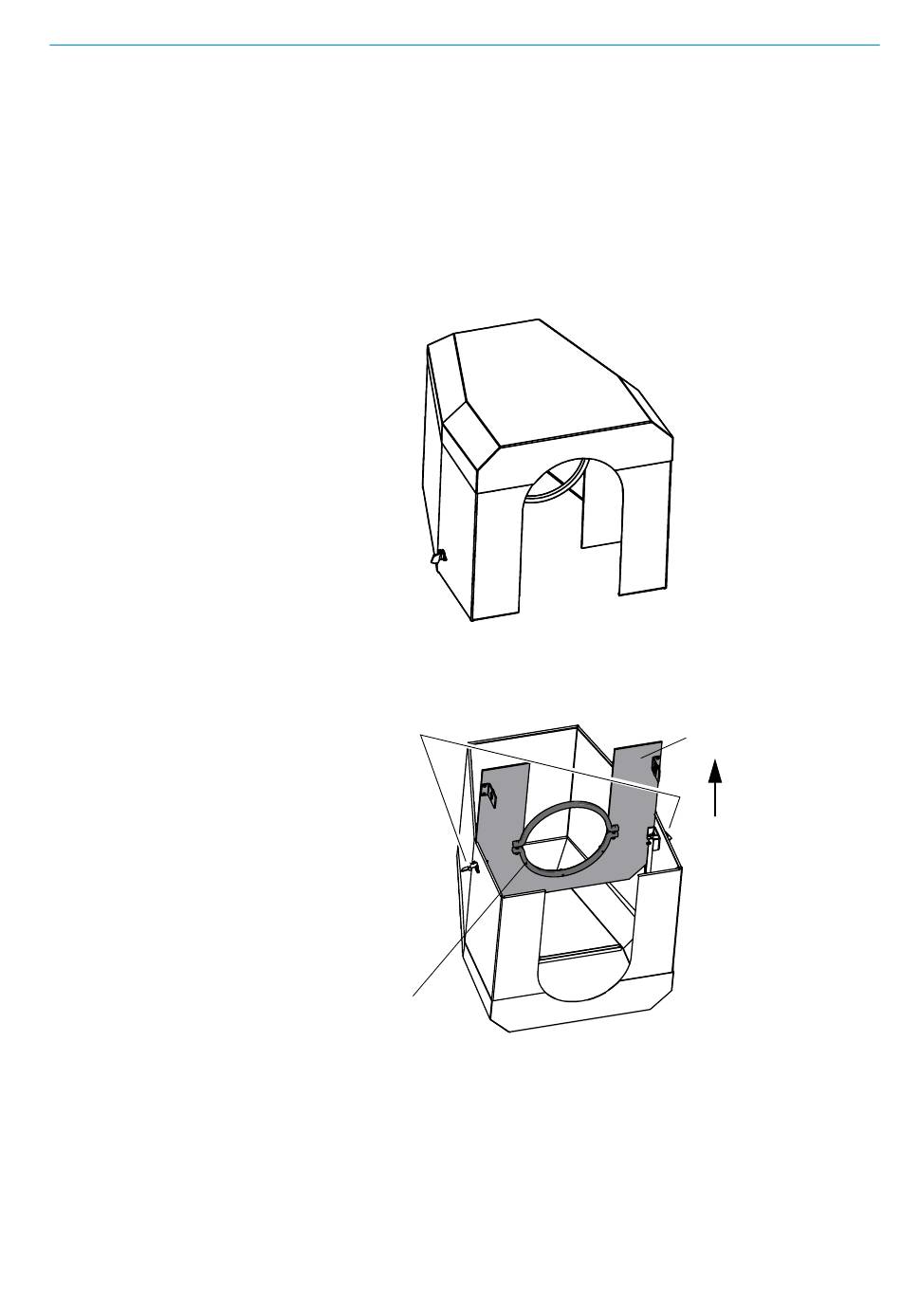

Abb. 25: Wetterschutzhaube der Sende-Empfangseinheit
Der Anbau der Wetterschutzhaube erfolgt in 2 Schritten:
Abb. 26: Wetterschutzhaube
Schloss
Befestigungsring
Anbau der Montageplatte an den Flansch des Spülluftvorsatzes.
1
▸
Wetterschutzhaube umgekehr auf dem Boden absetzen.
▸
Die Schlösser an beiden Seiten öffnen und aushängen.
▸
Montageplatte noch oben abziehen und von der Haube entfernen.
Anbau der Haube.
2
INBETRIEBNAHME
siehe „Wetterschutzhaube für Reflektoreinheit",
Montageplatte
