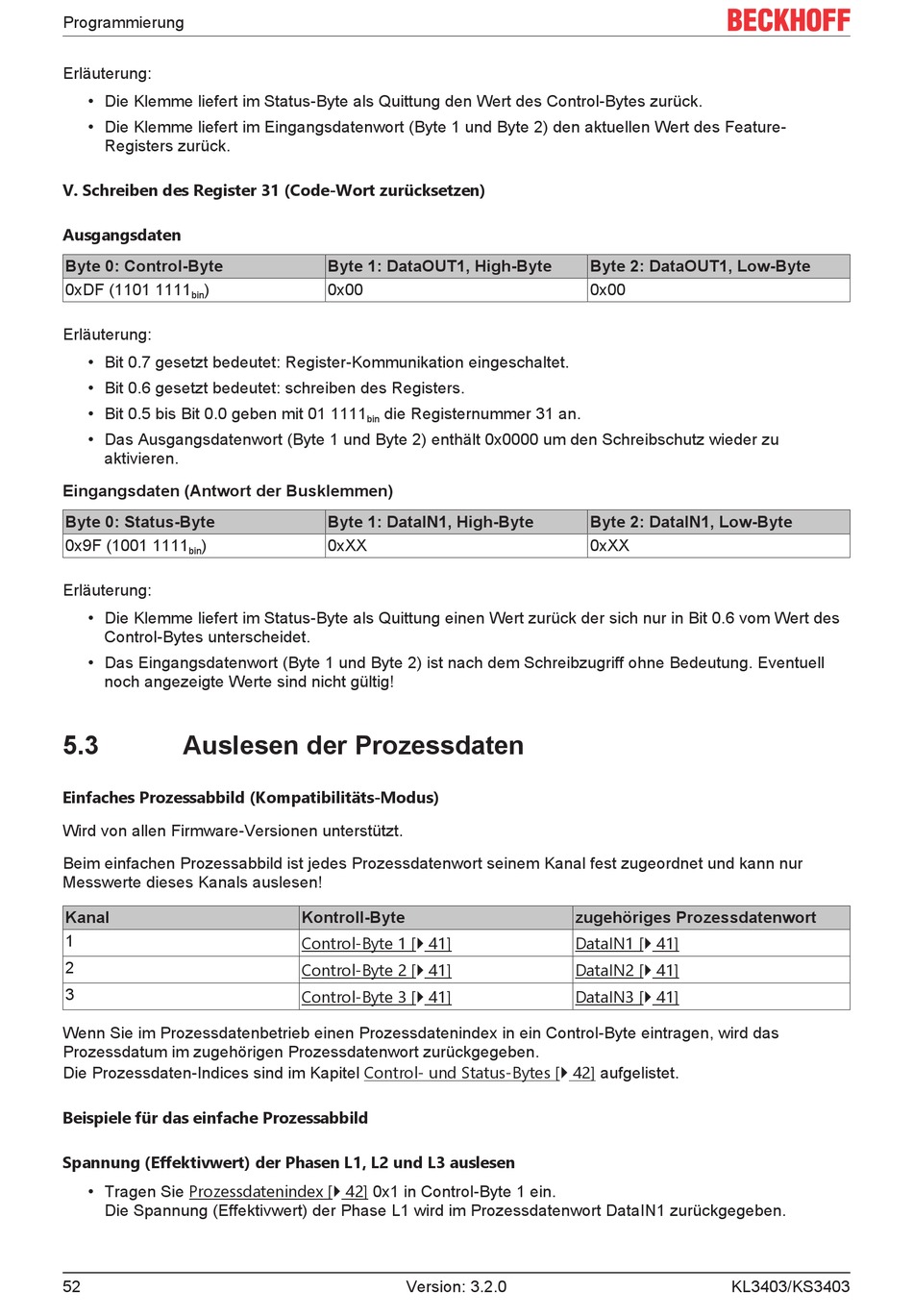

Programmierung
Erläuterung:
• Die Klemme liefert im Status-Byte als Quittung den Wert des Control-Bytes zurück.
• Die Klemme liefert im Eingangsdatenwort (Byte 1 und Byte 2) den aktuellen Wert des Feature-
Registers zurück.
V. Schreiben des Register 31 (Code-Wort zurücksetzen)
Ausgangsdaten
Byte 0: Control-Byte
0xDF (1101 1111
)
bin
Erläuterung:
• Bit 0.7 gesetzt bedeutet: Register-Kommunikation eingeschaltet.
• Bit 0.6 gesetzt bedeutet: schreiben des Registers.
• Bit 0.5 bis Bit 0.0 geben mit 01 1111
• Das Ausgangsdatenwort (Byte 1 und Byte 2) enthält 0x0000 um den Schreibschutz wieder zu
aktivieren.
Eingangsdaten (Antwort der Busklemmen)
Byte 0: Status-Byte
0x9F (1001 1111
)
bin
Erläuterung:
• Die Klemme liefert im Status-Byte als Quittung einen Wert zurück der sich nur in Bit 0.6 vom Wert des
Control-Bytes unterscheidet.
• Das Eingangsdatenwort (Byte 1 und Byte 2) ist nach dem Schreibzugriff ohne Bedeutung. Eventuell
noch angezeigte Werte sind nicht gültig!
5.3
Auslesen der Prozessdaten
Einfaches Prozessabbild (Kompatibilitäts-Modus)
Wird von allen Firmware-Versionen unterstützt.
Beim einfachen Prozessabbild ist jedes Prozessdatenwort seinem Kanal fest zugeordnet und kann nur
Messwerte dieses Kanals auslesen!
Kanal
1
2
3
Wenn Sie im Prozessdatenbetrieb einen Prozessdatenindex in ein Control-Byte eintragen, wird das
Prozessdatum im zugehörigen Prozessdatenwort zurückgegeben.
Die Prozessdaten-Indices sind im Kapitel Control- und Status-Bytes [} 42] aufgelistet.
Beispiele für das einfache Prozessabbild
Spannung (Effektivwert) der Phasen L1, L2 und L3 auslesen
• Tragen Sie Prozessdatenindex [} 42] 0x1 in Control-Byte 1 ein.
Die Spannung (Effektivwert) der Phase L1 wird im Prozessdatenwort DataIN1 zurückgegeben.
52
Byte 1: DataOUT1, High-Byte
0x00
die Registernummer 31 an.
bin
Byte 1: DataIN1, High-Byte
0xXX
Kontroll-Byte
Control-Byte 1 [} 41]
Control-Byte 2 [} 41]
Control-Byte 3 [} 41]
Version: 3.2.0
Byte 2: DataOUT1, Low-Byte
0x00
Byte 2: DataIN1, Low-Byte
0xXX
zugehöriges Prozessdatenwort
DataIN1 [} 41]
DataIN2 [} 41]
DataIN3 [} 41]
KL3403/KS3403
