Konfigurations-Software KS2000

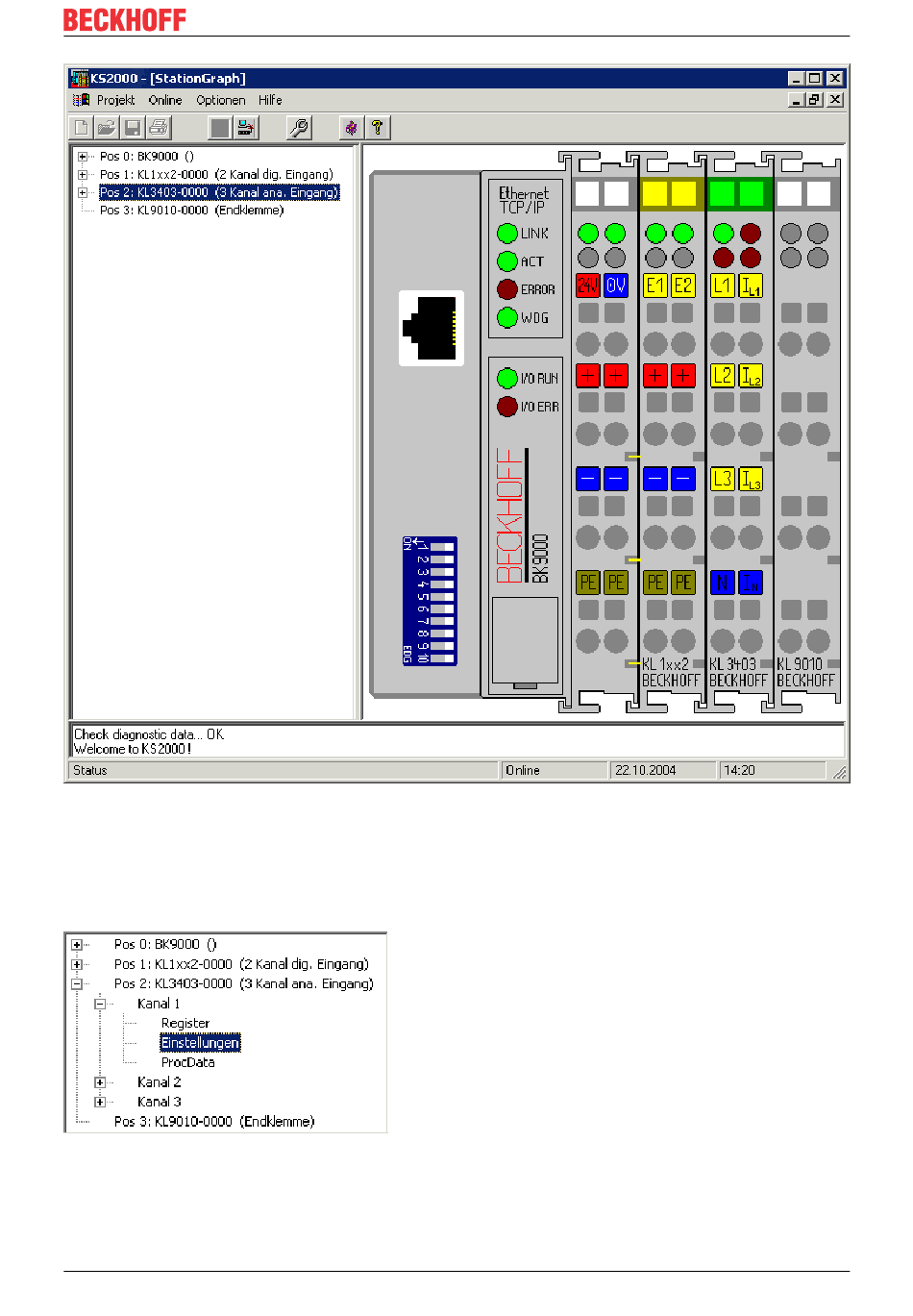

Abb. 23: Darstellung der Feldbusstation in KS2000
Das linke Fenster der KS2000 zeigt die Klemmen der Feldbusstation in einer Baumstruktur an.
Das rechte Fenster der KS2000 zeigt die Klemmen der Feldbusstation grafisch an.
Klicken Sie nun in der Baumstruktur des linken Fensters auf das Plus-Zeichen vor der Klemme, deren
Parameter sie verändern möchten (Im Beispiel Position 2).
Abb. 24: KS2000 Baumzweig für Kanal 1 der KL3403
Für jeden der drei Kanäle werden die Baumzweige Register, Einstellungen und ProcData angezeigt:
• Register erlaubt den direkten Zugriff auf die Register des Kanals.
