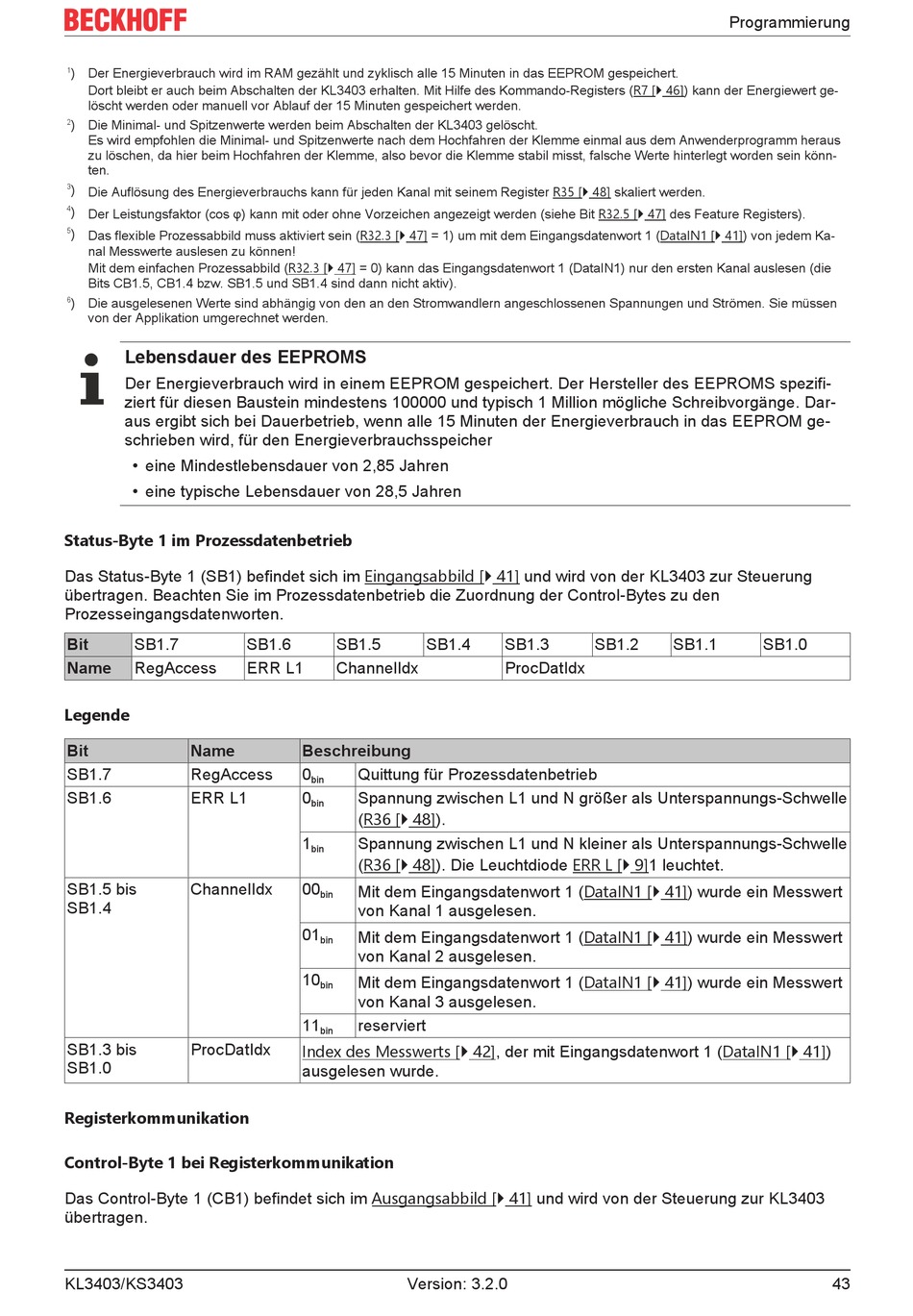

1
) Der Energieverbrauch wird im RAM gezählt und zyklisch alle 15 Minuten in das EEPROM gespeichert.
Dort bleibt er auch beim Abschalten der KL3403 erhalten. Mit Hilfe des Kommando-Registers (R7 [} 46]) kann der Energiewert ge-
löscht werden oder manuell vor Ablauf der 15 Minuten gespeichert werden.
2
) Die Minimal- und Spitzenwerte werden beim Abschalten der KL3403 gelöscht.
Es wird empfohlen die Minimal- und Spitzenwerte nach dem Hochfahren der Klemme einmal aus dem Anwenderprogramm heraus
zu löschen, da hier beim Hochfahren der Klemme, also bevor die Klemme stabil misst, falsche Werte hinterlegt worden sein könn-
ten.
3
) Die Auflösung des Energieverbrauchs kann für jeden Kanal mit seinem Register R35 [} 48] skaliert werden.
4
) Der Leistungsfaktor (cos φ) kann mit oder ohne Vorzeichen angezeigt werden (siehe Bit R32.5 [} 47] des Feature Registers).
5
) Das flexible Prozessabbild muss aktiviert sein (R32.3 [} 47] = 1) um mit dem Eingangsdatenwort 1 (DataIN1 [} 41]) von jedem Ka-
nal Messwerte auslesen zu können!
Mit dem einfachen Prozessabbild (R32.3 [} 47] = 0) kann das Eingangsdatenwort 1 (DataIN1) nur den ersten Kanal auslesen (die
Bits CB1.5, CB1.4 bzw. SB1.5 und SB1.4 sind dann nicht aktiv).
6
) Die ausgelesenen Werte sind abhängig von den an den Stromwandlern angeschlossenen Spannungen und Strömen. Sie müssen
von der Applikation umgerechnet werden.
Lebensdauer des EEPROMS
Der Energieverbrauch wird in einem EEPROM gespeichert. Der Hersteller des EEPROMS spezifi-
ziert für diesen Baustein mindestens 100000 und typisch 1 Million mögliche Schreibvorgänge. Dar-
aus ergibt sich bei Dauerbetrieb, wenn alle 15 Minuten der Energieverbrauch in das EEPROM ge-
schrieben wird, für den Energieverbrauchsspeicher
• eine Mindestlebensdauer von 2,85 Jahren
• eine typische Lebensdauer von 28,5 Jahren
Status-Byte 1 im Prozessdatenbetrieb
Das Status-Byte 1 (SB1) befindet sich im Eingangsabbild [} 41] und wird von der KL3403 zur Steuerung
übertragen. Beachten Sie im Prozessdatenbetrieb die Zuordnung der Control-Bytes zu den
Prozesseingangsdatenworten.
Bit SB1.7
Name RegAccess
Legende
Bit Name
SB1.7 RegAccess
SB1.6 ERR L1
SB1.5 bis ChannelIdx
SB1.4
SB1.3 bis ProcDatIdx
SB1.0
Registerkommunikation
Control-Byte 1 bei Registerkommunikation
Das Control-Byte 1 (CB1) befindet sich im Ausgangsabbild [} 41] und wird von der Steuerung zur KL3403
übertragen.
KL3403/KS3403
SB1.6 SB1.5
ERR L1 ChannelIdx
Beschreibung
0 Quittung für Prozessdatenbetrieb
bin
0 Spannung zwischen L1 und N größer als Unterspannungs-Schwelle
bin
(R36 [} 48]).
1 Spannung zwischen L1 und N kleiner als Unterspannungs-Schwelle
bin
(R36 [} 48]). Die Leuchtdiode ERR L [} 9]1 leuchtet.
00
Mit dem Eingangsdatenwort 1 (DataIN1 [} 41]) wurde ein Messwert
bin
von Kanal 1 ausgelesen.
01
Mit dem Eingangsdatenwort 1 (DataIN1 [} 41]) wurde ein Messwert
bin
von Kanal 2 ausgelesen.
10
Mit dem Eingangsdatenwort 1 (DataIN1 [} 41]) wurde ein Messwert
bin
von Kanal 3 ausgelesen.
11 reserviert
bin
Index des Messwerts [} 42], der mit Eingangsdatenwort 1 (DataIN1 [} 41])
ausgelesen wurde.
Version: 3.2.0
SB1.4 SB1.3 SB1.2
ProcDatIdx
Programmierung
SB1.1 SB1.0
