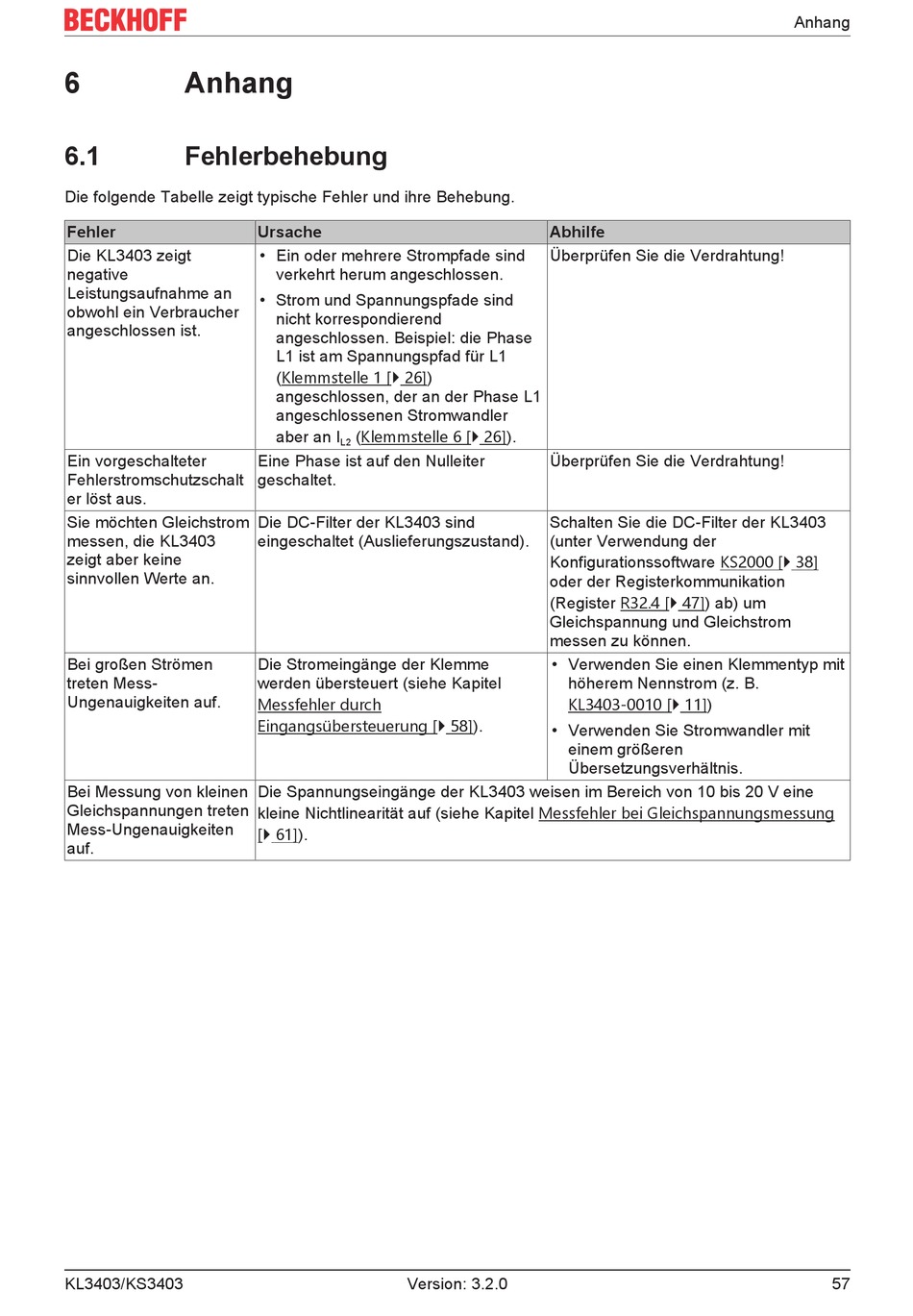

Anhang

6.1

Fehlerbehebung

Die folgende Tabelle zeigt typische Fehler und ihre Behebung.
Fehler
Die KL3403 zeigt
negative
Leistungsaufnahme an
obwohl ein Verbraucher
angeschlossen ist.
Ein vorgeschalteter
Fehlerstromschutzschalt
er löst aus.
Sie möchten Gleichstrom
messen, die KL3403
zeigt aber keine
sinnvollen Werte an.
Bei großen Strömen
treten Mess-
Ungenauigkeiten auf.
Bei Messung von kleinen
Gleichspannungen treten
Mess-Ungenauigkeiten
auf.
KL3403/KS3403
Ursache
• Ein oder mehrere Strompfade sind
verkehrt herum angeschlossen.
• Strom und Spannungspfade sind
nicht korrespondierend
angeschlossen. Beispiel: die Phase
L1 ist am Spannungspfad für L1
(Klemmstelle 1 [} 26])
angeschlossen, der an der Phase L1
angeschlossenen Stromwandler
aber an I (Klemmstelle 6 [} 26]).
L2
Eine Phase ist auf den Nulleiter
geschaltet.
Die DC-Filter der KL3403 sind
eingeschaltet (Auslieferungszustand).
Die Stromeingänge der Klemme
werden übersteuert (siehe Kapitel
Messfehler durch
Eingangsübersteuerung [} 58]).
Die Spannungseingänge der KL3403 weisen im Bereich von 10 bis 20 V eine
kleine Nichtlinearität auf (siehe Kapitel Messfehler bei Gleichspannungsmessung
[} 61]).
Version: 3.2.0
Abhilfe
Überprüfen Sie die Verdrahtung!
Überprüfen Sie die Verdrahtung!
Schalten Sie die DC-Filter der KL3403
(unter Verwendung der
Konfigurationssoftware KS2000 [} 38]
oder der Registerkommunikation
(Register R32.4 [} 47]) ab) um
Gleichspannung und Gleichstrom
messen zu können.
• Verwenden Sie einen Klemmentyp mit
höherem Nennstrom (z. B.
KL3403-0010 [} 11])
• Verwenden Sie Stromwandler mit
einem größeren
Übersetzungsverhältnis.
