Montage und Verdrahtung
3.5.1
Anwendungsbeispiele für Wechselstrom
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta-
ge, Demontage oder Verdrahtung der Busklemmen beginnen!
Stromwandler bestimmungsgemäß betreiben!
Beachten Sie, dass die Stromwandler vieler Hersteller nicht im Leerlauf betrieben werden dürfen! Schlie-
ßen Sie die KL3403 an die Sekundärwicklung der Stromwandler an, bevor Sie die Stromwandler in Betrieb
nehmen!
Leistungsmessung an einer Maschine
• Die Spannungsmessung erfolgt über die Anschlüsse L1, L2, L3 und N.
• Die Strommessung erfolgt mittels dreier Stromwandler [} 17] über die Anschlüsse I
(Sternpunkt der Stromwandler).
Strom und Spannungspfad nicht verwechseln!
Achten Sie beim Anschluss darauf, Strom und Spannungspfad nicht zu verwechseln, da der direkte An-
schluss von Netzspannung an die Klemmstellen für die Stromwandler (Eingangswiderstand typisch 33 mΩ)
die Leistungsmessklemme zerstört!

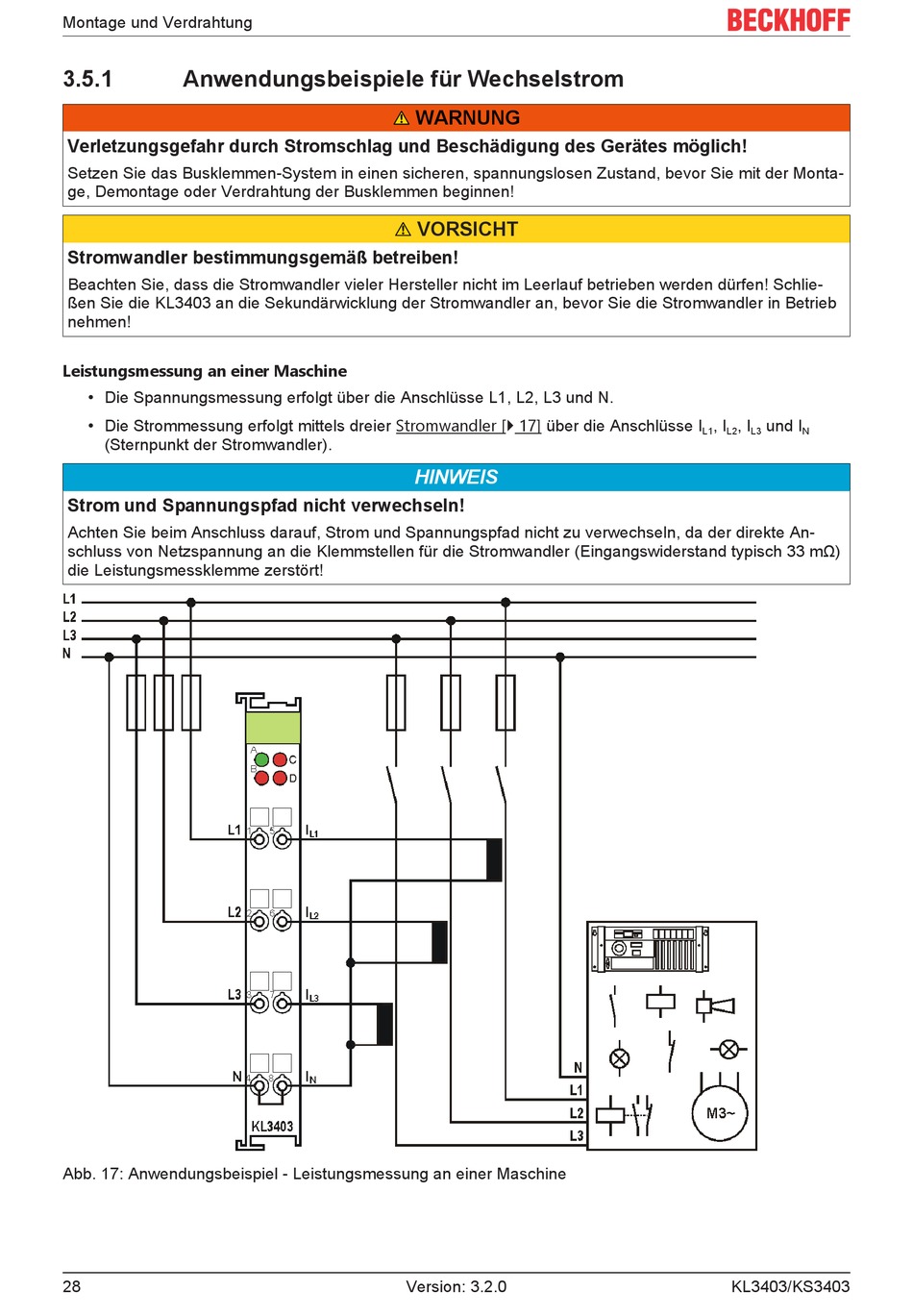

Abb. 17: Anwendungsbeispiel - Leistungsmessung an einer Maschine
28
WARNUNG
VORSICHT
HINWEIS
Version: 3.2.0
, I
, I
und I
L1
L2
L3
N
KL3403/KS3403
