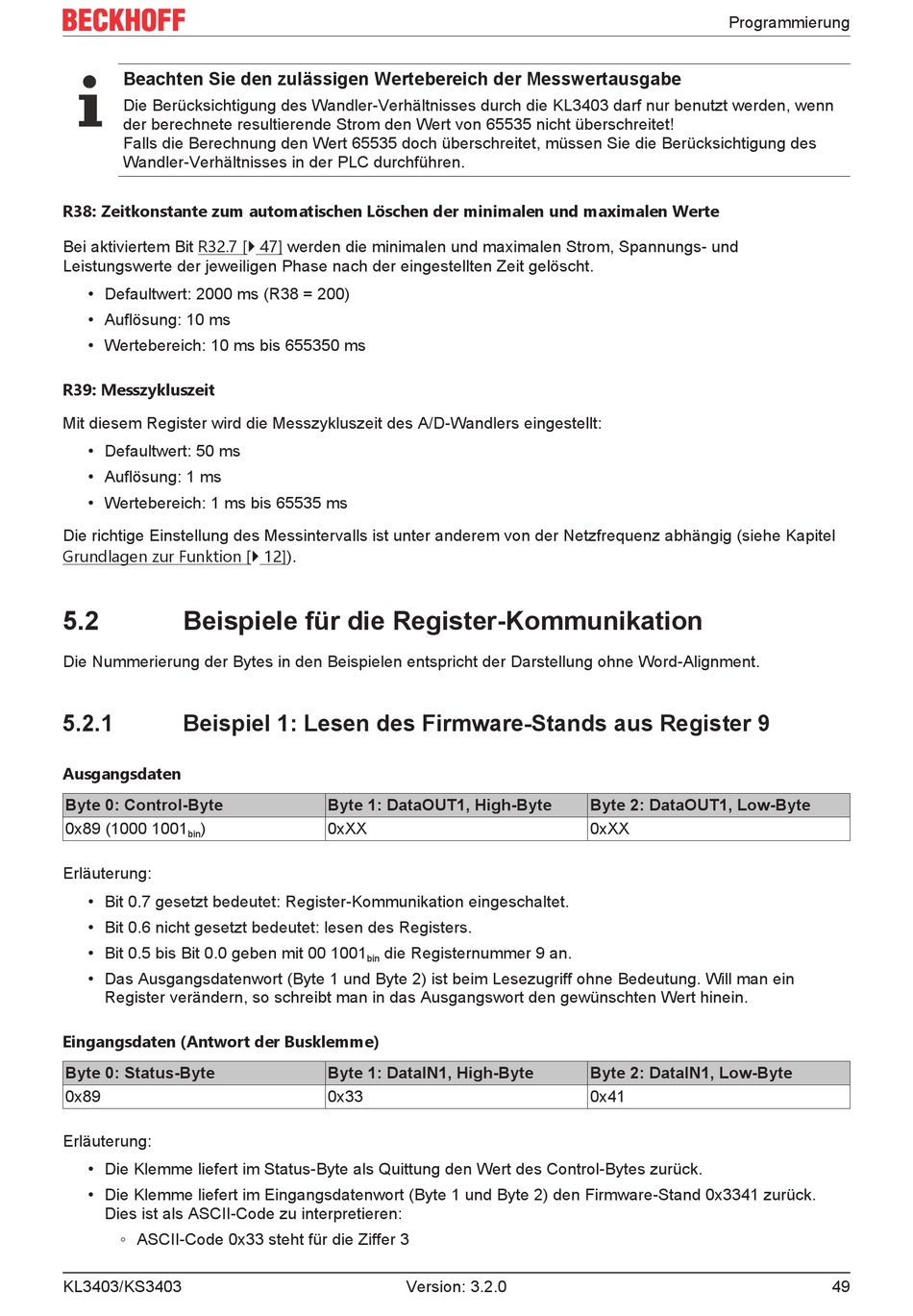

Beachten Sie den zulässigen Wertebereich der Messwertausgabe
Die Berücksichtigung des Wandler-Verhältnisses durch die KL3403 darf nur benutzt werden, wenn
der berechnete resultierende Strom den Wert von 65535 nicht überschreitet!
Falls die Berechnung den Wert 65535 doch überschreitet, müssen Sie die Berücksichtigung des
Wandler-Verhältnisses in der PLC durchführen.
R38: Zeitkonstante zum automatischen Löschen der minimalen und maximalen Werte
Bei aktiviertem Bit R32.7 [} 47] werden die minimalen und maximalen Strom, Spannungs- und
Leistungswerte der jeweiligen Phase nach der eingestellten Zeit gelöscht.
• Defaultwert: 2000 ms (R38 = 200)
• Auflösung: 10 ms
• Wertebereich: 10 ms bis 655350 ms
R39: Messzykluszeit
Mit diesem Register wird die Messzykluszeit des A/D-Wandlers eingestellt:
• Defaultwert: 50 ms
• Auflösung: 1 ms
• Wertebereich: 1 ms bis 65535 ms
Die richtige Einstellung des Messintervalls ist unter anderem von der Netzfrequenz abhängig (siehe Kapitel
Grundlagen zur Funktion [} 12]).
5.2 Beispiele für die Register-Kommunikation
Die Nummerierung der Bytes in den Beispielen entspricht der Darstellung ohne Word-Alignment.
5.2.1

Beispiel 1: Lesen des Firmware-Stands aus Register 9

Ausgangsdaten
Byte 0: Control-Byte
0x89 (1000 1001 )
bin
Erläuterung:
• Bit 0.7 gesetzt bedeutet: Register-Kommunikation eingeschaltet.
• Bit 0.6 nicht gesetzt bedeutet: lesen des Registers.
• Bit 0.5 bis Bit 0.0 geben mit 00 1001
• Das Ausgangsdatenwort (Byte 1 und Byte 2) ist beim Lesezugriff ohne Bedeutung. Will man ein
Register verändern, so schreibt man in das Ausgangswort den gewünschten Wert hinein.
Eingangsdaten (Antwort der Busklemme)
Byte 0: Status-Byte
0x89
Erläuterung:
• Die Klemme liefert im Status-Byte als Quittung den Wert des Control-Bytes zurück.
• Die Klemme liefert im Eingangsdatenwort (Byte 1 und Byte 2) den Firmware-Stand 0x3341 zurück.
Dies ist als ASCII-Code zu interpretieren:
◦ ASCII-Code 0x33 steht für die Ziffer 3
KL3403/KS3403
Byte 1: DataOUT1, High-Byte
0xXX
die Registernummer 9 an.
bin
Byte 1: DataIN1, High-Byte
0x33
Version: 3.2.0
Programmierung
Byte 2: DataOUT1, Low-Byte
0xXX
Byte 2: DataIN1, Low-Byte
0x41
