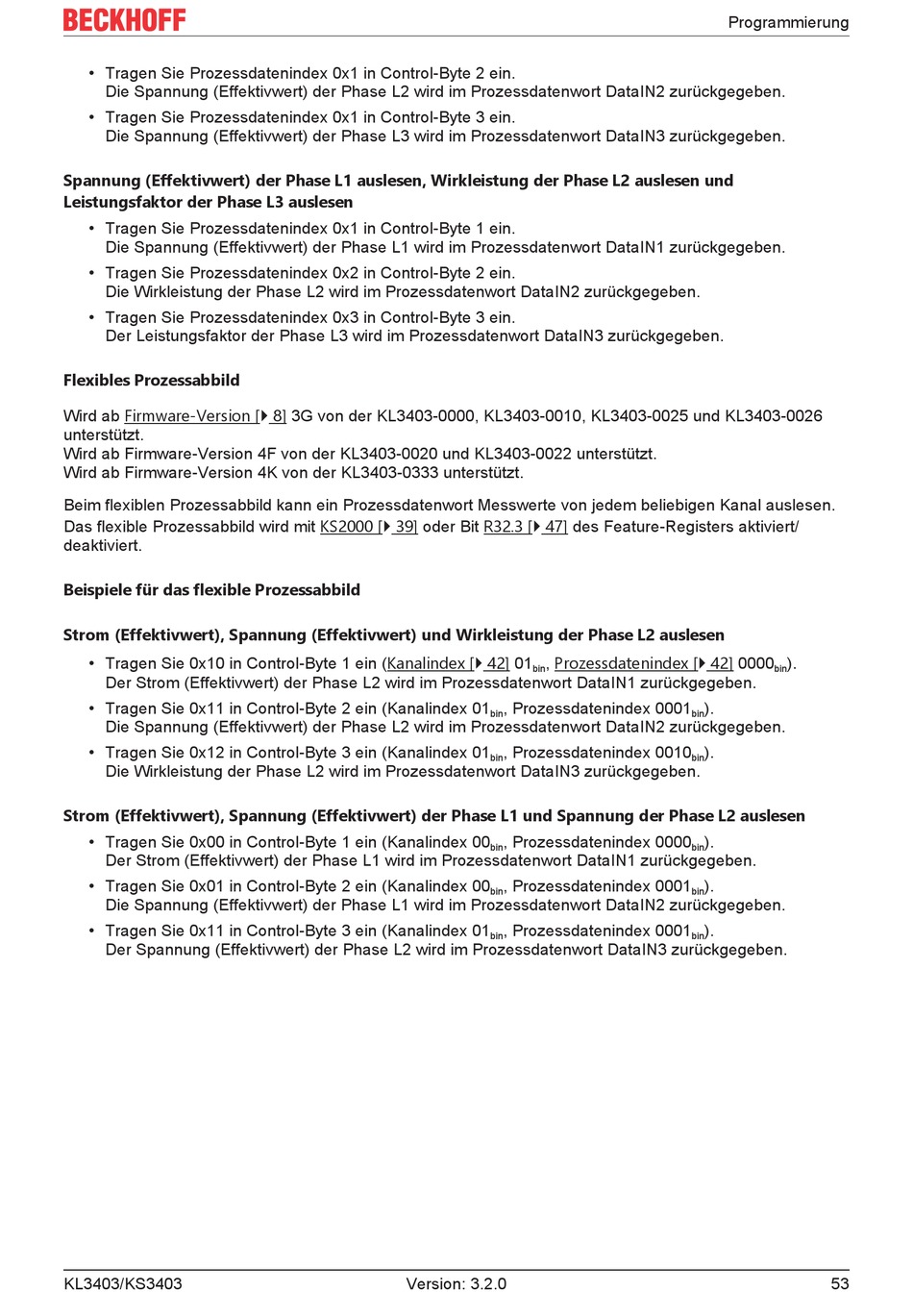

• Tragen Sie Prozessdatenindex 0x1 in Control-Byte 2 ein.
Die Spannung (Effektivwert) der Phase L2 wird im Prozessdatenwort DataIN2 zurückgegeben.
• Tragen Sie Prozessdatenindex 0x1 in Control-Byte 3 ein.
Die Spannung (Effektivwert) der Phase L3 wird im Prozessdatenwort DataIN3 zurückgegeben.
Spannung (Effektivwert) der Phase L1 auslesen, Wirkleistung der Phase L2 auslesen und
Leistungsfaktor der Phase L3 auslesen
• Tragen Sie Prozessdatenindex 0x1 in Control-Byte 1 ein.
Die Spannung (Effektivwert) der Phase L1 wird im Prozessdatenwort DataIN1 zurückgegeben.
• Tragen Sie Prozessdatenindex 0x2 in Control-Byte 2 ein.
Die Wirkleistung der Phase L2 wird im Prozessdatenwort DataIN2 zurückgegeben.
• Tragen Sie Prozessdatenindex 0x3 in Control-Byte 3 ein.
Der Leistungsfaktor der Phase L3 wird im Prozessdatenwort DataIN3 zurückgegeben.
Flexibles Prozessabbild
Wird ab Firmware-Version [} 8] 3G von der KL3403-0000, KL3403-0010, KL3403-0025 und KL3403-0026
unterstützt.
Wird ab Firmware-Version 4F von der KL3403-0020 und KL3403-0022 unterstützt.
Wird ab Firmware-Version 4K von der KL3403-0333 unterstützt.
Beim flexiblen Prozessabbild kann ein Prozessdatenwort Messwerte von jedem beliebigen Kanal auslesen.
Das flexible Prozessabbild wird mit KS2000 [} 39] oder Bit R32.3 [} 47] des Feature-Registers aktiviert/
deaktiviert.
Beispiele für das flexible Prozessabbild
Strom (Effektivwert), Spannung (Effektivwert) und Wirkleistung der Phase L2 auslesen
• Tragen Sie 0x10 in Control-Byte 1 ein (Kanalindex [} 42] 01
Der Strom (Effektivwert) der Phase L2 wird im Prozessdatenwort DataIN1 zurückgegeben.
• Tragen Sie 0x11 in Control-Byte 2 ein (Kanalindex 01
Die Spannung (Effektivwert) der Phase L2 wird im Prozessdatenwort DataIN2 zurückgegeben.
• Tragen Sie 0x12 in Control-Byte 3 ein (Kanalindex 01
Die Wirkleistung der Phase L2 wird im Prozessdatenwort DataIN3 zurückgegeben.
Strom (Effektivwert), Spannung (Effektivwert) der Phase L1 und Spannung der Phase L2 auslesen
• Tragen Sie 0x00 in Control-Byte 1 ein (Kanalindex 00
Der Strom (Effektivwert) der Phase L1 wird im Prozessdatenwort DataIN1 zurückgegeben.
• Tragen Sie 0x01 in Control-Byte 2 ein (Kanalindex 00
Die Spannung (Effektivwert) der Phase L1 wird im Prozessdatenwort DataIN2 zurückgegeben.
• Tragen Sie 0x11 in Control-Byte 3 ein (Kanalindex 01
Der Spannung (Effektivwert) der Phase L2 wird im Prozessdatenwort DataIN3 zurückgegeben.
KL3403/KS3403
, Prozessdatenindex [} 42] 0000
bin
, Prozessdatenindex 0001
bin
, Prozessdatenindex 0010
bin
, Prozessdatenindex 0000
bin
, Prozessdatenindex 0001
bin
, Prozessdatenindex 0001
bin
