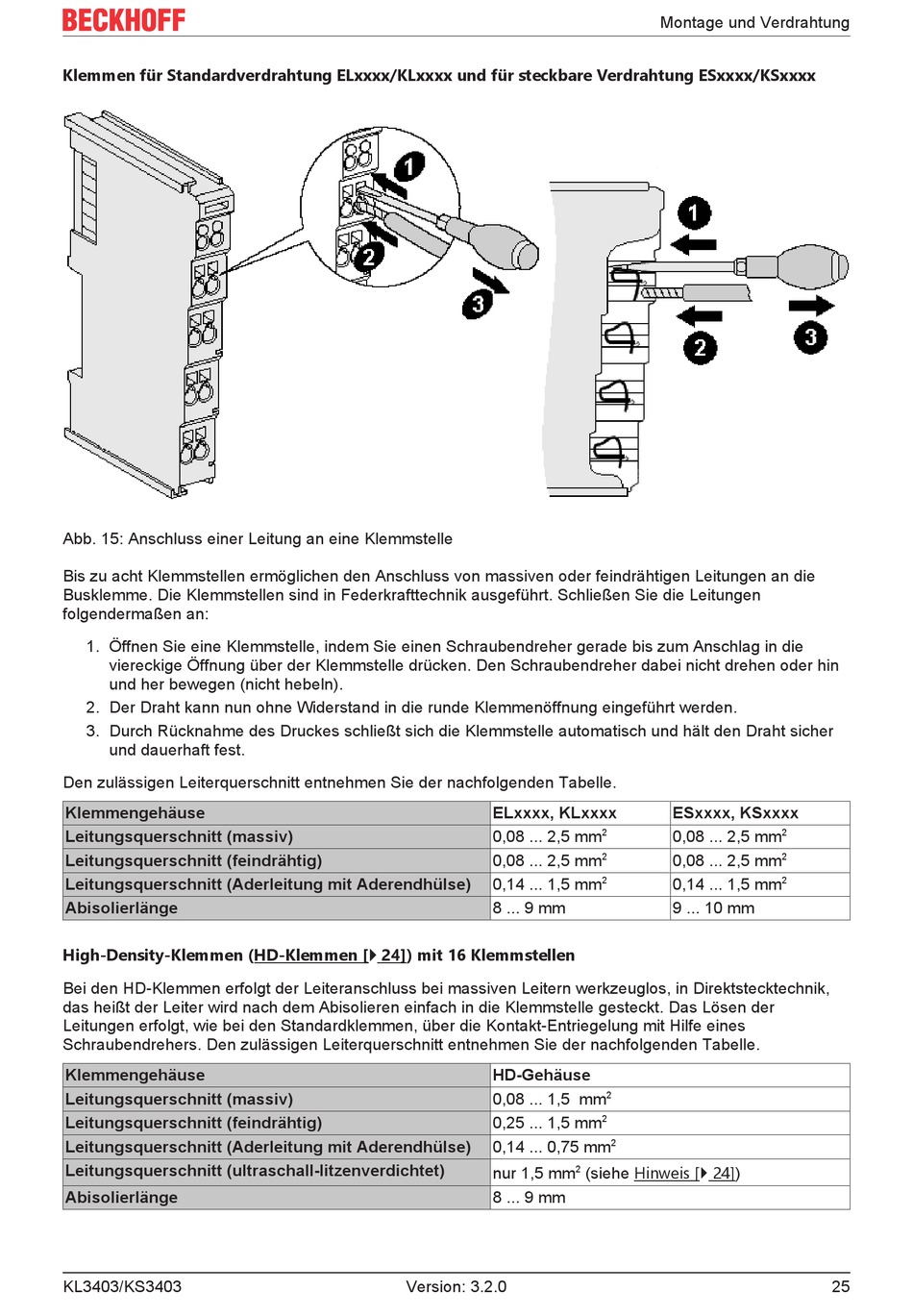

Klemmen für Standardverdrahtung ELxxxx/KLxxxx und für steckbare Verdrahtung ESxxxx/KSxxxx
Abb. 15: Anschluss einer Leitung an eine Klemmstelle
Bis zu acht Klemmstellen ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die
Busklemme. Die Klemmstellen sind in Federkrafttechnik ausgeführt. Schließen Sie die Leitungen
folgendermaßen an:
1. Öffnen Sie eine Klemmstelle, indem Sie einen Schraubendreher gerade bis zum Anschlag in die
viereckige Öffnung über der Klemmstelle drücken. Den Schraubendreher dabei nicht drehen oder hin
und her bewegen (nicht hebeln).
2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden.
3. Durch Rücknahme des Druckes schließt sich die Klemmstelle automatisch und hält den Draht sicher
und dauerhaft fest.
Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle.
Klemmengehäuse
Leitungsquerschnitt (massiv)
Leitungsquerschnitt (feindrähtig)
Leitungsquerschnitt (Aderleitung mit Aderendhülse)
Abisolierlänge
High-Density-Klemmen (HD-Klemmen [} 24]) mit 16 Klemmstellen
Bei den HD-Klemmen erfolgt der Leiteranschluss bei massiven Leitern werkzeuglos, in Direktstecktechnik,
das heißt der Leiter wird nach dem Abisolieren einfach in die Klemmstelle gesteckt. Das Lösen der
Leitungen erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines
Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle.
Klemmengehäuse
Leitungsquerschnitt (massiv)
Leitungsquerschnitt (feindrähtig)
Leitungsquerschnitt (Aderleitung mit Aderendhülse)
Leitungsquerschnitt (ultraschall-litzenverdichtet)
Abisolierlänge
KL3403/KS3403
ELxxxx, KLxxxx
0,08 ... 2,5 mm
0,08 ... 2,5 mm
0,14 ... 1,5 mm
8 ... 9 mm
HD-Gehäuse
0,08 ... 1,5 mm
0,25 ... 1,5 mm
0,14 ... 0,75 mm
2
nur 1,5 mm
8 ... 9 mm
Version: 3.2.0
Montage und Verdrahtung
ESxxxx, KSxxxx
2
0,08 ... 2,5 mm
2
0,08 ... 2,5 mm
2
0,14 ... 1,5 mm
9 ... 10 mm
2
2
2
(siehe Hinweis [} 24])
2
2
2
25
